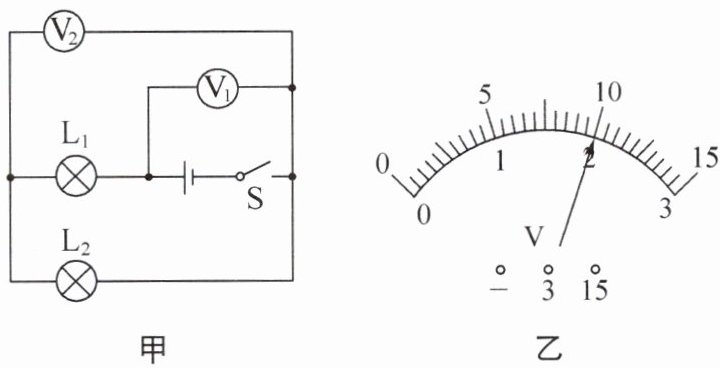

1.(2024·苏州吴江期中)如图甲所示,电路正常工作时,两个电压表的指针偏转角度相同,如图乙所示。下列说法正确的是(B)
$A. L_1$和$L_2$两灯并联
B. 灯$L_1$两端电压为8 V
C. 灯$L_2$两端电压为10 V
D. 电源电压为12 V

答案： B 提示:灯L₁、L₂串联,V₁表测电源电压，V₂表测灯L₂两端的电压,V₁表的示数应大于V₂表的示数,则V₁表的量程是0~15V,读数为10V,则电源电压U=10V;V₂表的量程是0~3V,示数U_V₂=2V;灯L₂两端的电压U₂=U_V₂=2V,灯L₁两端电压U₁=U - U₂=10V - 2V=8V。

2. 如图所示,开关S闭合时,电压表$V_1$的读数为4 V,电压表$V_2$的读数为6 V。如果把电压表$V_1$换成电流表$A_1,$电压表$V_2$换成电流表$A_2,$电流表A换成电压表V,则电压表V的示数为(A)
A.10 V
B.6 V
C.4 V
D.2 V

答案： A 提示:图中两灯泡串联,电压表V₁测灯L₁两端电压,电压表V₂测灯L₂两端电压,电源电压U=U₁+U₂=4V+6V=10V;若把电压表V₁换成电流表A₁,电压表V₂换成电流表A₂,电流表A换成电压表V,此时两灯并联,电流表A₁测灯L₂的电流,电流表A₂测灯L₁的电流,电压表V测电源电压,则此时电压表V的示数为10V。

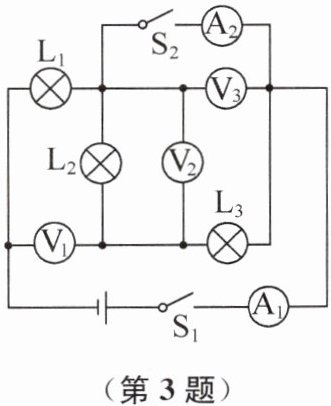

3. 如图所示,先只闭合开关$S_1$时,电压表$V_1、$$V_2、$$V_3$的示数分别为3 V、1 V、4 V,电源电压为6V；再将开关$S_1、$$S_2$都闭合,则灯L₁亮。

答案： 6 L₁ 提示:只闭合开关S₁时,三个灯泡串联,电压表V₁测灯L₁和L₂两端的电压,电压表V₂测灯L₂两端的电压,电压表V₃测灯泡L₂和L₃两端的电压,由题可知,U₂=1V,则U₁=2V,U₃=3V;电源电压U=U₁+U₂+U₃=6V,闭合开关S₁、S₂,只有灯L₁接入电路。

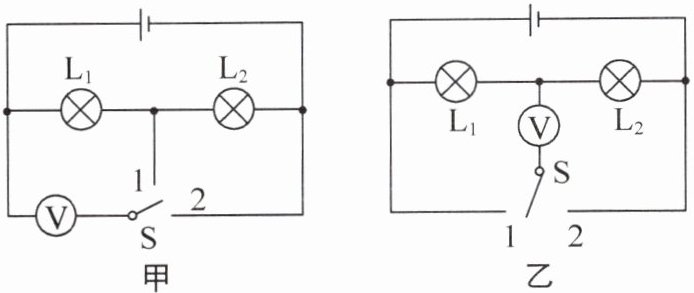

4.(2024·镇江润州期中)如图所示,两位同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,能测出灯$L_1$和$L_2$两端电压的电路图。请你判断,设计的电路图中图甲(填“甲”或“乙”)是正确的。他们选择正确的电路图进行测量,当开关拨至1时,电压表的示数为2 V；当开关拨至2时,电压表的示数为5 V。则灯$L_1$两端电压为2V,灯$L_2$两端电压为3V。

答案： 甲 2 3 提示:图甲中,开关S拨至1时,V表测灯L₁两端电压,开关S拨至2时,V表测两灯的总电压,可求得灯L₂两端电压;图乙中,开关S拨至1时,V表测灯L₁两端电压,开关S拨至2时,V表接在灯L₂两端,此时V表的正、负接线柱接反,不能测得灯L₂两端电压;图甲中,U₁=2V,U=5V,灯L₂两端电压U₂=U - U₁=5V - 2V=3V。

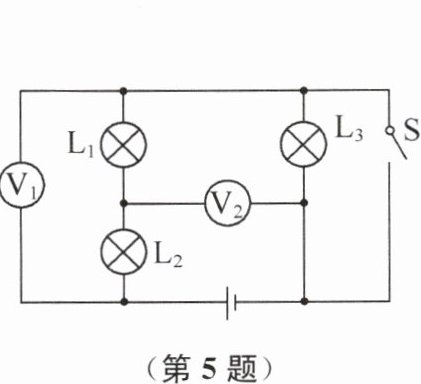

5. 如图所示的电路中,电源电压不变,当开关S断开时,电压表$V_1$的示数为5 V,电压表$V_2$的示数为7 V；当开关S闭合时,电压表$V_1$的示数为9 V,电压表$V_2$的示数为5.4 V。则电源电压为9V,开关S闭合时,灯$L_1$两端的电压为5.4V,开关S断开时,灯$L_1$两端的电压为3V。

答案： 9 5.4 3 提示:开关S闭合时,灯L₃被短路,电压表V₁测电源电压,为9V;开关S断开时,三灯串联,电压表V₁测灯L₁、L₂两端的电压,则灯L₃两端的电压U₃=9V - 5V=4V,电压表V₂测灯L₁、L₃两端的电压,灯L₂两端的电压U₂=9V - 7V=2V,灯L₁两端的电压U₁=U - U₂ - U₃=9V - 2V - 4V=3V;开关S闭合时,电压表V₂测灯L₁两端的电压,即灯L₁两端的电压U₁'=5.4V。

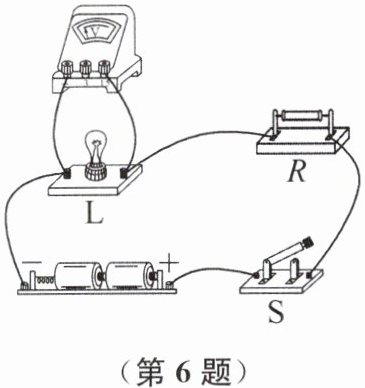

6. 如图所示的电路中,闭合开关后,灯L不亮,电压表无示数。经初步检查,电路中各处均接触良好,小明同学判断是灯L或电阻R发生了故障。
(1)请判断该电路中存在的故障可能是灯L短路、R断路。
(2)为进一步确定故障原因,小明同学将电压表拆下并联在开关S两端,并保持开关S处于断开状态,观察电压表的示数情况。若电压表有示数,说明故障是灯L短路；若电压表无示数,说明故障是R断路。
(3)为进一步确定故障,小华同学将电压表并联在电阻R两端,他不能(填“能”或“不能”)查找出电路的故障,理由是灯L短路或R断路时,电压表均有示数。

答案：
(1)灯L短路 R断路
(2)灯L短路 R断路
(3)不能 灯L短路或R断路时,电压表均有示数 提示:
(1)灯L被短路时,电压表测导线两端的电压,无示数;R断路时,灯L不亮,电压表无法和电源相连,无示数。
(2)将电压表拆下并联在开关S两端,并断开开关S,若电压表有示数,说明电压表正负接线柱与电源两极相连,故障是灯L短路;若电压表无示数,说明电压表正负接线柱不能与电源两极相连,故障是R断路。
(3)当把电压表接在R两端时,灯L被短路,电压表有示数且为电源电压,R断路时,电压表能接到电源上,示数也为电源电压,故不能判断故障所在。
