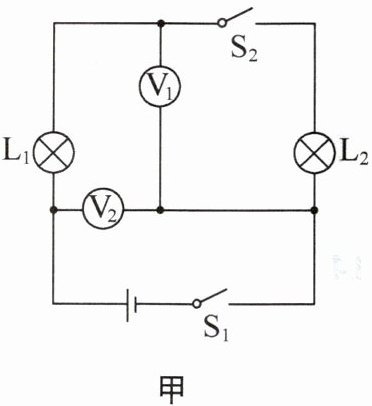

6. 如图甲所示的电路,闭合开关$S_1、$$S_2,$电压表$V_1、$$V_2$的示数如图乙所示。则$L_1$两端的电压是3V；断开开关$S_2,$电压表$V_1$将会超量程(填“变为0”“等于电源电压”或“超量程”)。

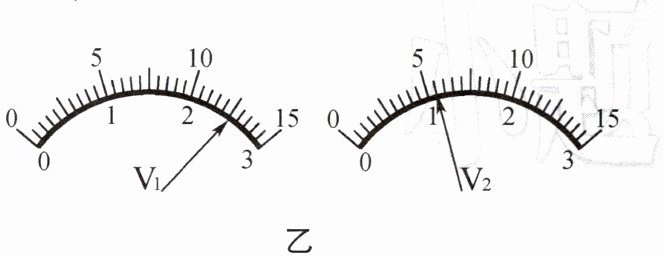

答案： 3 超量程 提示:由图甲可知,闭合开关S₁、S₂,灯L₁与L₂串联,电压表V₁测灯泡L₂两端的电压,电压表V₂测电源电压。因为串联电路两端的电压等于各部分电路两端的电压之和,所以电压表V₂的示数大于电压表V₁的示数,由图乙可知,电压表V₂的指针偏转角度小于电压表V₁的指针偏转角度,则电压表V₂选择的量程是0~15V,分度值为0.5V,示数为5.5V,即电源电压为U = 5.5V,电压表V₁选择的量程是0~3V,分度值为0.1V,示数为2.5V,即灯L₂两端的电压为U₂ = 2.5V,所以灯L₁两端的电压为U₁ = U - U₂ = 5.5V - 2.5V = 3V;断开开关S₂,电压表V₁与灯L₁并联,相当于测电源电压,电压表V₁的示数应为5.5V,大于它选择的小量程,故会超量程。

7. (2024·南京玄武期中)如图所示,闭合开关$S_1、$$S_2,$灯泡$L_1、$$L_2、$$L_3$的连接方式是并联,电流表$A_1$是测量灯泡$L_2$和$L_3$的总电流。若将两个开关都闭合时,电流表$A_1$和$A_2$的指针偏转角度相同,且电流表有两个量程分别为0~0.6 A,0~3 A,此时通过灯泡$L_1、$$L_3$的电流之比为1∶8,当将控制灯泡$L_1$的开关断开,发现电流表$A_2$的示数减少了0.32 A,那么两开关都闭合时流过灯泡$L_2$的电流为0.24A。

答案： 并联 灯泡L₂和L₃ 0.24 提示:灯泡L₁、L₂、L₃的连接方式是并联,A₁表测灯泡L₂和L₃的总电流,A₂表测灯泡L₁和L₂的总电流;控制灯泡L₁的开关S₂断开时,A₂表示数减少0.32A,则I₁ = 0.32A,I₃ = 8I₁ = 8×0.32A = 2.56A,A₁表示数Iₐ₁ = I₂+I₃ = I₂+2.56A,A₂表示数Iₐ₂ = I₁+I₂ = 0.32A+I₂,故A₁表示数大于A₂表示数;两表指针偏转角度相同时,有Iₐ₁ = 5Iₐ₂,即I₂+2.56A = 5×(0.32A+I₂),解得I₂ = 0.24A。

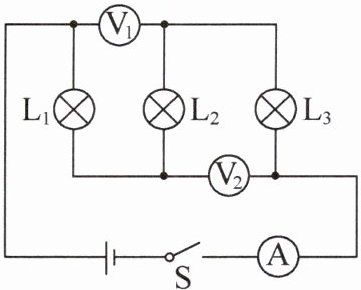

8. (2024·镇江丹阳模拟)如图所示,闭合开关S时,电压表$V_1$的示数为3 V,电压表$V_2$示数为4 V。若将灯$L_2、$$L_3$的位置调换$,V_1$的示数变为5 V,则电源电压为______V,灯$L_2$两端的电压为______V。若在灯$L_2、$$L_3$的位置调换后,将电压表$V_1、$$V_2$分别换为电流表$A_1、$$A_2,$开关闭合时,电流表$A_1、$$A_2、$A的示数分别1 A、1.8 A、2 A,则通过灯$L_2$中的电流为______A。


610.2

答案： 6 1 0.2 提示:开关S闭合时,三灯串联,V₁表测灯L₁和L₂的电压,V₂表测灯L₂和L₃的电压,若将灯L₂和L₃的位置调换后,V₁表测灯L₁和L₃的电压,有U₁+U₂ = 3V,U₂+U₃ = 4V,U₁+U₃ = 5V,解得U₁ = 2V,U₂ = 1V,U₃ = 3V,电源电压U = U₁+U₂+U₃ = 2V+1V+3V = 6V;若在灯L₂和L₃的位置调换后,将V₁表和V₂表分别换为A₁表和A₂表,开关S闭合时,三灯并联,A₁表测灯L₂和L₃的总电流,A₂表测灯L₁和L₃的总电流,A表测总电流,有I₂+I₃ = 1A,I₁+I₃ = 1.8A,I₁+I₂+I₃ = 2A,解得I₃ = 0.8A,I₂ = 0.2A,I₁ = 1A。

9. 如图所示,两只电表及导线完好。闭合开关S,两只电表示数均为零,现用一个完好的灯泡替换灯$L_2,$再闭合开关S。

(1)若电流表示数为零,电压表示数不为零,则原来的故障是灯L₁、L₂都断路。
(2)若电流表示数不为零,电压表示数为零,则原来的故障是灯L₂断路、L₁短路。

答案： （1）灯L₁、L₂都断路 （2）灯L₂断路、L₁短路 提示:（1）图中灯L₁、L₂串联,电压表V测灯L₁两端电压,电流表示数为零,说明电路一定断路;电压表示数为0,说明电压表与电源之间是断开的,灯L₂一定断路;现用一个完好的灯泡替换灯L₂,闭合开关,若只有电压表示数不为零,电流表示数还是零,说明灯L₁断路,原来故障是灯L₁、L₂都断路。（2）若只有电流表示数不为零,说明灯L₁没有断路,电压表示数为零,说明灯L₁短路(导致电压表被短路而无示数),原来故障是灯L₂断路和L₁短路。

（1）若灯$L_1$和$L_2$并联,实验中粗心的小明在读数时只在纸上记录了“0.3”“0.6”“1.2”的数字,则电表甲为电压表,通过灯$L_1$的电流为0.3A。
（2）若灯$L_1$和$L_2$串联,则电表甲为电流表,电表丙的读数为1.2V。

答案： （1）电压表 0.3 （2）电流表 1.2V 提示:（1）若灯L₁和L₂并联,甲为电压表测电源电压,乙为电流表测干路电流,丙为电流表测灯L₂支路的电流,两灯泡规格相同,通过两灯泡的电流相等,干路电流是灯L₂支路电流的2倍,由于电源电压为1.2V,则甲的示数为1.2V,乙的示数为0.6A,丙的示数为0.3A,通过灯L₁的电流为0.3A。（2）若灯L₁和L₂串联,甲为电流表测电路中的电流,乙为电压表测灯L₂两端的电压,丙为电压表测电源电压,两灯泡规格相同,它们两端的电压相等,即电源电压是灯L₂两端电压的2倍,即丙的示数是乙示数的2倍,由于电源电压为1.2V,则丙的示数为1.2V。
