《2025年小题狂做九年级物理上册苏科版巅峰版》

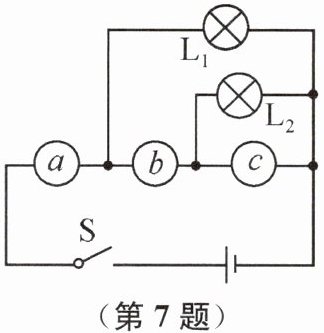

7. 如图所示,a、b、c是三个电表,且电路连接没有错误,两个灯泡均正常发光,已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5(单位是A或V)。则电源电压为2.5V;通过灯泡$L_1$的电流是0.3A。

答案： 2.5 0.3 提示:因两灯泡正常工作,则两灯泡和电源之间必定是通路,即a、b应为电流表;而c若为电流表,则电源被短路,故c只能为电压表;a测量通过干路的电流I = 1.5A;b测量通过灯泡L₂的电流I₂ = 1.2A。c测量电源电压,电源电压是2.5V;通过灯泡L₁的电流I₁ = I - I₂=1.5A - 1.2A=0.3A。

8. 如图所示的电路中,电源电压保持不变$,L_2$和$L_3$的规格相同。闭合开关$S_2、$$S_4,$断开$S_1、$$S_3$时,电压表$V_1$的示数为18 V,电流表$A_2$的示数为0.8 A。此时电路中灯泡______L₁(填$“L_1”“L_2”$或$“L_3”)$在工作,电源电压是______18V。闭合开关$S_1、$$S_2,$断开$S_3、$$S_4$时,电流表$A_2$的示数为1.0 A,此时电流表$A_1$的示数为______0.2A。若将电流表$A_1$替换为电压表$V_3,$闭合开关$S_1、$$S_3、$$S_4,$断开$S_2,$电压表$V_3$和$V_1$指针的偏转角度相同,电压表$V_2$的示数为______16V。

答案： L₁ 18 0.2 16 提示:闭合开关S₂、S₄,断开S₁、S₃时,仅灯泡L₁工作,电流表A₂示数即通过灯泡L₁的电流为0.8A,电压表V₁示数即电源电压为18V;闭合开关S₁、S₂,断开S₃、S₄时,灯L₂和L₁并联,通过灯L₁的电流不变,I₂ = I - I₁=1.0A - 0.8A=0.2A,即电流表A₁的示数为0.2A;若将电流表A₁替换为电压表V₃,只断开开关S₂时,三个灯泡串联,V₃表示数是V₁表示数的5倍,即5U₁ = U₁ + U₂,灯L₂和L₃的规格相同,因U₂ = U₃,有5U₁ + U₂ = 18V,U₁ + 2U₂ = 18V,得U₁ = 2V,U₂ = 8V,Uᵥ₂ = U₂ + U₃=8V + 8V=16V。

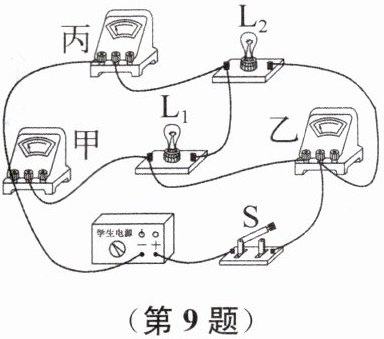

9. 小德同学在练习使用电压表、电流表时,连接了如图所示的实物电路图,由学生电源(电压恒定)、开关S、两个小灯泡和甲、乙、丙三个电表(可能是电流表或电压表)组成,电路中各元件均能正常工作。若乙电表为电流表,闭合开关S,甲电表一定不为电流表,此时电路中总电流大小为3 A,流过小灯泡$L_2$的电流为a,乙电表的示数为b。保持电路连接情况不变,若乙、丙两表为电压表,甲表为电流表,小灯泡$L_2$两端的电压大小为7 V,乙电表的示数为c,丙电表的示数为d;已知d与a的数值之比为5∶1,c与b的数值之比为6∶1,则电源电压大小为12V。

答案： 电流 12 提示:闭合开关S,若甲为电流表,则电路短路,故甲电表一定不为电流表,甲应为电压表,丙为电流表,两灯泡并联,乙表测灯L₁的电流,有a + b = 3A;当乙、丙两表为电压表,甲表为电流表时,两灯泡串联,乙测电源电压,丙测灯L₁的电压,有c = d + 7V,又因$\frac{d}{a}=\frac{5}{1},\frac{c}{b}=\frac{6}{1}$,解得电源电压c = 12V。

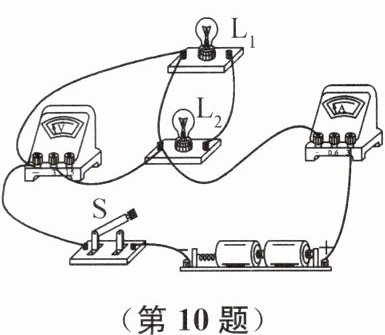

10. 小伟连接两灯并联电路的情况如图所示。当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是______。请你只改接图中的一根导线,使电路连接完全正确。(在错接的导线上画“×”,然后画出正确的接线位置)

答案：
烧毁电流表和电源 如图所示

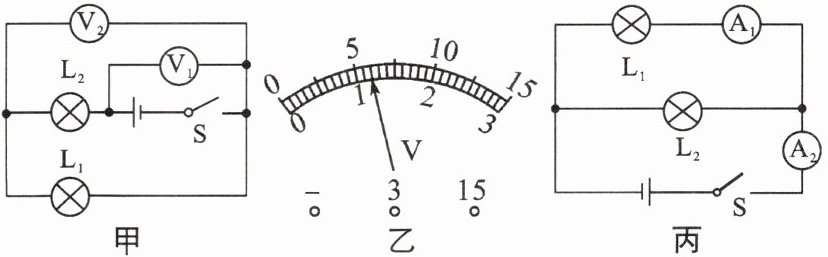

11. 如图甲所示电路$,V_1、$$V_2$是两只相同的电压表。当闭合开关S后,灯泡$L_1$和$L_2$都发光,这时两只电压表指针的偏转角度相同,均如图乙所示,指针刚好对准刻度线位置。问：

(1)灯$L_1$和$L_2$两端的电压是多少?
(2)若将灯$L_1$和$L_2$改接为图丙所示的电路,电源电压不变,闭合开关后灯$L_1$和$L_2$都发光,电流表$A_2$的示数为1.5 A,电流表$A_1$的示数为1.2 A,此时通过灯$L_2$的电流和$L_2$两端的电压是多少?

答案：
(1)U₁ = 1.2V U₂ = 4.8V
(2)I₂ = 0.3A U₂ = 6V 提示:
(1)由图甲所示电路图可知,两灯泡串联,电压表V₁测电源电压,电压表V₂测灯L₁两端电压。串联电路总电压大于部分电路电压,由图乙所示电压表可知,两电压表指针位置相同,则电压表V₁的量程为0~15V,示数为6V;电压表V₂的量程为0~3V,示数为1.2V,则灯L₁两端电压U₁ = 1.2V,灯L₂两端电压U₂ = U - U₁=6V - 1.2V=4.8V。
(2)由图丙所示电路可知,两灯泡并联,电流表A₁测灯L₁支路电流,电流表A₂测干路电流,通过灯L₂的电流I₂ = I - I₁=1.5A - 1.2A=0.3A,灯L₂并联在电源两端,电源电压为6V,则灯L₂两端电压为6V。
