《2025年小题狂做九年级物理上册苏科版巅峰版》

1. 如图所示的实物电路中,下列分析正确的是(D)
A.闭合开关前,滑动变阻器的滑片应滑到A端
B.闭合开关后,滑动变阻器和灯泡组成并联电路
C.闭合开关后,电压表测量的是滑动变阻器两端的电压
D.闭合开关后,滑片向左端滑动时,电压表示数变大,灯泡变亮

答案： D 提示:为保护电路，闭合开关前，滑片P应滑到阻值最大处，即B端;闭合开关后，$R_{变}$和灯L串联;V表测灯L两端的电压;闭合开关后，滑片向左端滑动时，$R_{变}$变小，V表示数$U_{L}$变大，灯L变亮。

2. 如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是(C)
A.
B.
C.
D.

答案： C 提示:图A中灯泡被短路，不发光;图B中$R_{变}$下半段和灯泡并联，调节滑片不能改变灯泡的亮度;图C中，移动滑片可改变电路中的电流，改变灯泡的亮度;图D中灯泡被短路，不发光。

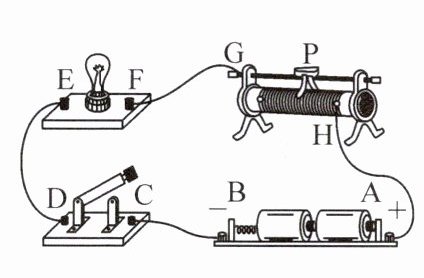

3. 如图所示,闭合开关后,无论如何移动滑片P,小灯泡始终不亮,已知导线及各处连接完好。为查找故障,开关闭合后,用电压表测得三次两接线柱间电压如下表所示,则(D)

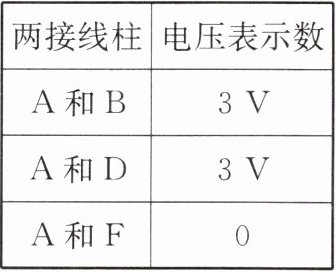

|两接线柱|电压表示数|
|A和B|3 V|
|A和D|3 V|
|A和F|0|


A.只可能是小灯泡发生短路故障
B.只可能是小灯泡发生断路故障
C.还需测得H、G间电压,才能判定滑动变阻器是否发生断路故障
D.还需测得G、B间电压,才能判定滑动变阻器是否发生断路故障

答案： D 提示:AB间电压即电源电压，为3V;若小灯泡短路，电压表接AF有示数，示数为3V;若小灯泡断路，电压表接AB、AD有示数，电压表接AF无示数，若滑动变阻器、小灯泡同时断路也会有上述现象出现，故不能判断滑动变阻器是否断路;若要判断滑动变阻器和灯泡是否同时断路，需将电压表接到GB间，若电压表有示数则滑动变阻器没有断路，若电压表无示数则滑动变阻器断路。

4. 某精密电子仪器为了便于调节电路中的电流,其调节部分使用了两个滑动变阻器,如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘磁管上制成的,其中$R_{1}$的总电阻是200 Ω,$R_{2}$的总电阻是5000 Ω,开始时两滑动变阻器都处于最大阻值。下面的几种方法中,能够既快又准确地使电流表指针指到要求位置的是(B)
A.先调节$R_{1}$,使电流表指针指到要求位置附近,再调节$R_{2}$
B.先调节$R_{2}$,使电流表指针指到要求位置附近,再调节$R_{1}$
C.同时调节$R_{1}$、$R_{2}$,使电流表指针指到要求位置
D.交替、反复调节$R_{1}和R_{2}$,使电流表指针指到要求位置

答案： B 提示:$R_{2}$比$R_{1}$大很多，调节$R_{2}$阻值变化大，对电流影响大，故要先调节大电阻$R_{2}$，快速将电路中的电流调到要求位置附近，当电流表的指针指到要求位置附近时，再调节小电阻$R_{1}$，因为它对电流的影响较小，能使指针准确地指到要求位置。

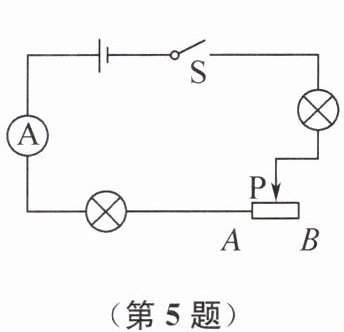

5. 某班同学做“用滑动变阻器改变电流”实验,电路如图所示。连接实物时,开关应当断开,滑片P应置于最右(填“左”或“右”)端。开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为滑动变阻器下面两个接线柱接入电路。乙同学发现无论怎样移动滑片P,灯一直很亮,这可能是因为滑动变阻器上面两个接线柱接入电路。丙同学缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是因为滑片和电阻丝接触不良。

答案： 断开 右 滑动变阻器下面两个接线柱接入电路 滑动变阻器上面两个接线柱接入电路 滑片和电阻丝接触不良 提示:将滑动变阻器连入电路时，为防止发生短路，应断开开关，并使滑片处于最大阻值位置，故将滑片P移动到最右端。无论怎样移动滑片P，灯的亮度不变化且一直很暗，可能是滑动变阻器下面两个接线柱接入电路。无论怎样移动滑片P，灯一直很亮，可能是滑动变阻器上面两个接线柱接入电路。移动滑片P时，灯忽亮忽灭，可能是滑片和电阻丝接触不良。
