《2025年小题狂做九年级物理上册苏科版巅峰版》

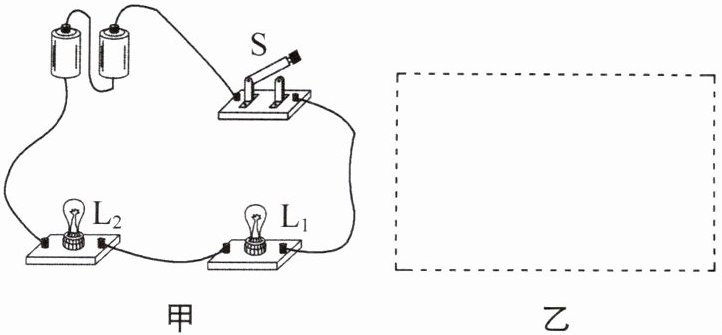

7. 小明同学连接了如图甲所示的电路进行实验。

(1)连接完电路后闭合开关S,灯泡$L_1$和$L_2$均发光,此时电路中的电流方向从______(填“灯泡$L_1$到$L_2”$或“灯泡$L_2$到$L_1”),$在图乙虚线框中画出电路的电路图。
(2)小明将开关S断开,然后把灯泡$L_2$两端的接线柱用一根导线相连接,再次闭合开关S,灯泡$L_2______($填“发光”或“不发光”)。
(3)受上面实验现象启发,为了让两盏灯同时熄灭,小明认为可以不断开开关,用一根导线同时连接图甲中$L_2$左端和$L_1$右端的接线柱即可。小明______(填“能”或“不能”)这样操作,具体的原因是______。

答案：
（1）灯泡L₁到L₂ 如图所示 （2）不发光 （3）不能 电源短路 　　　　　　　

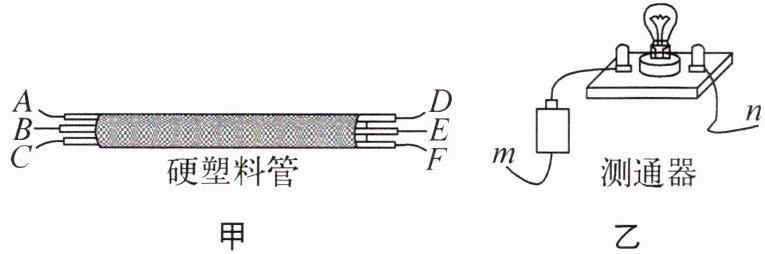

8. 物理课上,老师让同学们鉴别一根内含有三根完全相同导线的电线,如图甲所示。李华为了辨别哪两个线头为同一根导线的两端,用图乙所示的测通器来测试,操作过程如下:

(1)连接A和C,将测通器的m端连接在D上。当n端连接E时小灯泡发光,连接F时小灯泡不发光。由此可以确定______B、F(填字母,下同)为同一导线的两端。
(2)为了弄清另两根导线的两端,可连接A和B,测通器的m端与______F相连时,n端只需接触一根导线就能将两根导线辨别开。

答案： （1）B、F （2）F 提示:（1）连接A和C,将测通器的m端连接在D上。当n端连接E时小灯泡发光,说明ACDE连通,BF为另外的一根导线。（2）因BF为一根导线,将AB连在一起,先把m端连接在F上,若n端连接E时小灯泡发光,则AE为一根导线,若不亮,说明AD为一根导线。

9. 阅读短文,回答问题。
感应发光冰块
感应发光冰块产品是由食品级PS材料及电子元件组成的发光冰块,采用先进的触水式开关,具有入水即亮的特性(液体感应),外形仿如真实冰块一般。感应发光冰块采用电池供电,无化学变化,无毒无害,可放置于各类饮品中增添浪漫及神秘的气氛。感应发光冰块内部电子元件:液体感应器、纽扣电池和LED灯泡。感应发光冰块的使用方法是将发光冰块清洁干净后放入水中,它将自动发光;使用完毕后,用布擦干后放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后,再放入饮料内,可以降低饮料的温度。需要注意的是,请勿吞食感应发光冰块,避免放置于温度过高的饮品中。
(1)液体感应器是先进的触水式______(填“电源”“用电器”“开关”或“导线”)。
(2)冷冻后的感应发光冰块通过______的方式改变饮料的内能。
(3)LED灯泡发光时,将电能主要转化为______能。
(4)根据文中的信息,在虚线框中画出感应发光冰块内部的电路图。______

(5)用布擦干后的感应发光冰块内部的电路处于______状态。

答案：
（1）开关 （2）热传递 （3）光 （4）如图所示 （5）断路 　　　　　　　 提示:（1）根据基本电路各部分的作用可知,液体感应器起控制电路的作用,所以是先进的触水式开关。（2）感应发光冰块放入冰箱内冷冻后温度比较低,再放入饮料内,通过热传递改变饮料的内能,降低饮料的温度。（3）LED灯泡发光时,将电能主要转化为光能。（4）电路是由液体感应器、纽扣电池、LED灯泡和导线连接而成,所以是基本的电路,如图所示。（5）因为入水即亮,用布擦干后停止工作,所以用布擦干后的感应发光冰块内部的电路处于断路状态。
