《2025年小题狂做九年级物理上册苏科版巅峰版》

1. 如图所示的电路图中,下列分析错误的是(B)
A.只闭合开关$S_1、$$S_3$时,灯$L_1、$$L_2$发光$,L_3$不发光
B.若先闭合开关$S_2、$$S_4,$再闭合$S_1、$$S_3,$灯$L_1、$$L_2$和$L_3$都发光
C.若先闭合开关$S_1、$$S_3,$再闭合$S_2,$则灯$L_2$被短路
D.只闭合开关$S_2、$$S_4$时,灯$L_2、$$L_3$串联且发光$,L_1$断路

答案： B 提示:只闭合开关S₁、S₃时,灯L₁、L₂串联,L₁、L₂发光,L₃没有接入电路,不发光;若先闭合开关S₂、S₄,再闭合S₁、S₃,灯L₁、L₃并联,L₂被短路,故灯L₁、L₃发光,L₂不发光;若先闭合开关S₁、S₃,再闭合S₂,灯L₂被短路,L₃断路,只有L₁发光;只闭合开关S₂、S₄时,灯L₂、L₃串联且发光,L₁断路。

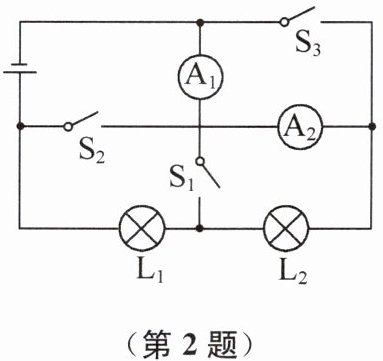

2. 如图所示,当开关$S_1、$$S_2$闭合$,S_3$断开时,电流表$A_1$的示数为0.5 A,电流表$A_2$的示数为0.3 A,下列说法正确的是(A)

A.只闭合开关$S_1$时,电流表$A_1$的示数为0.2 A
B.只闭合开关$S_2$时,灯$L_1、$$L_2$串联,电流表$A_2$的示数为0.3 A
C.只闭合开关$S_3$时,灯$L_1、$$L_2$串联,电流表$A_2$的示数为0.2 A
D.只闭合开关$S_1、$$S_2$时,灯$L_1、$$L_2$并联,通过灯$L_1$的电流为0.3 A

答案： A 提示:开关S₁、S₂闭合,S₃断开时,灯L₁、L₂并联,电流表A₁测干路电流,电流表A₂测灯L₂的电流,通过灯L₁的电流I₁=I - I₂=0.5A - 0.3A = 0.2A;只闭合开关S₁时,电流表A₁测灯L₁的电流,示数为0.2A;只闭合开关S₂时,电流表A₂示数为0;只闭合开关S₃时,灯L₁、L₂串联,电流表A₂没有电流通过,示数为0。

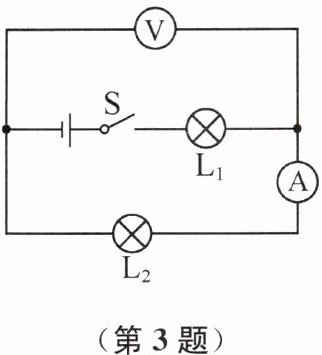

3. 如图所示,闭合开关S后,灯泡$L_1$和$L_2$都发光,两电表均有示数,由于某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,电压表示数比原来大,下列对电路和电路故障的分析正确的是(C)

A.灯泡$L_1$和$L_2$发光时,两灯并联
B.电压表测的是灯泡$L_1$两端的电压
C.灯泡熄灭是因为灯泡$L_2$断路
D.灯泡熄灭是因为灯泡$L_2$短路

答案： C 提示:开关闭合后,两灯泡串联,电压表测灯泡L₂两端的电压,此时电压表示数要小于电源电压;某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,说明电路出现了断路现象;电压表示数比原来大,说明电压表与电源之间是接通的,即测量的是电源电压,故故障是与电压表并联的灯泡L₂断路。

4. 如图所示,电源提供的电压为15 V,开关S闭合,满足下列情况后,正确的是(B)
A.若a和b处为电压表,a处的电压表示数为12 V,b处的电压表示数为8 V,则$L_1、$$L_2、$$L_3$三个灯泡的电压分别为3 V、5 V、7 V
B.若a和b处为电流表,且干路电流为1.5 A时,a处的示数为0.8 A,b处的示数为1.2 A,则流过灯$L_1$的电流为0.7 A,流过灯$L_2$的电流为0.5 A
C.若三个灯泡的规格相同,a处连接电压表,b处连接电流表,则$L_1$两端的电压为5 V
D.若将$L_3$替换为电压表,且a、b处都连接电流表,则$L_1$和$L_2$并联,且电流表示数相同,电压表测的是电源电压

答案： B 提示:若a和b处为电压表,三灯串联,U = U₁+U₂+U₃ = 15V,Uₐ = U₁+U₂ = 12V,Uᵦ = U₂+U₃ = 8V,解得U₁ = 7V,U₂ = 5V,U₃ = 3V;若a和b处都为电流表,三灯并联,I = I₁+I₂+I₃ = 1.5A,Iₐ = I₂+I₃ = 0.8A,Iᵦ = I₁+I₂ = 1.2A,解得I₁ = 0.7A,I₂ = 0.5A,I₃ = 0.3A;若a接电压表、b接电流表,仅L₁工作,灯L₁两端电压即电源电压;若将L₃替换为电压表,且a、b都为电流表,两灯并联,b表测干路电流,b表示数应大于a表示数,电压表测灯L₂两端电压,示数为电源电压。

5. 如图所示的电路中三只灯泡规格相同,电源为2节新的干电池,某同学对该电路进行分析,其中判断正确的是(D)
A.只闭合开关$S_1$时,只有灯$L_2$发光,电流表$A_2$的示数比$A_1$的大
B.只闭合开关$S_1、$$S_2$时,灯$L_2$和$L_3$并联,电流表$A_2$的示数比$A_1$的小
C.同时闭合开关$S_1、$$S_2、$$S_3$时,电源被短路,三只灯泡都不亮
D.若将两个电流表都换成电压表,开关$S_1、$$S_2、$$S_3$都闭合,两个电压表的示数之和大于3 V

答案： D 提示:只闭合开关S₁时,仅灯L₂工作,A₁表的示数等于A₂表的示数;只闭合开关S₁、S₂时,灯L₂和L₃并联,A₁表测灯L₂的电流,A₂表测干路电流,A₁表的示数比A₂表的小;闭合开关S₁、S₂、S₃时,三灯泡并联,不会发生电源短路;电源电压为2×1.5V = 3V,若将两个A表都换成V表,左边V表测灯L₂和L₃的电压,右边V表测灯L₁和L₂的电压,则两个V表的示数之和大于3V。
