《2025年小题狂做九年级物理上册苏科版巅峰版》

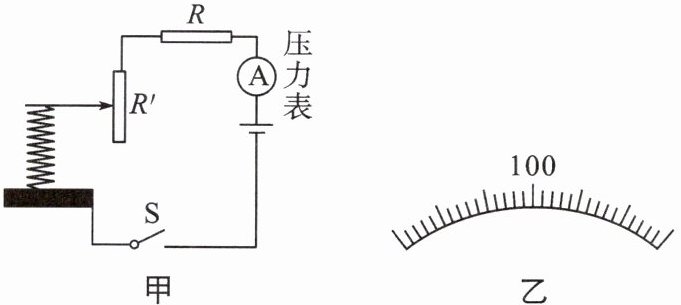

11. 小明用电流表和滑动变阻器设计了如图甲所示的压力测量仪,可以反映弹簧上方金属片受到的压力大小。其中$R'$是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际上是一个电流表。
(1)当开关S闭合,金属片受到的压力增大时,滑动变阻器接入电路的阻值变大,电流表示数变小。(均填“变大”“变小”或“不变”)
(2)我们将电流表中的电流刻度换成相应力的刻度,就能直接显示金属片受到的压力大小。如果刻度盘中间力的刻度值为100 N(图乙),则120 N的刻度应在100 N的左(填“左”或“右”)边。

答案： 11.
(1)变大 变小
(2)左 提示:
(1)当金属片受到的压力增大时，滑片下移，滑动变阻器$R'$接入电路中的电阻丝变长，阻值变大，电路中的总电阻变大，电路中的电流变小。
(2)若电流表中的电流刻度换成相应力的刻度，120N的力比100N的力大，所以此时接入电路的电阻更大，电流表的示数应该变小，故120N的刻度应在100N的左边。

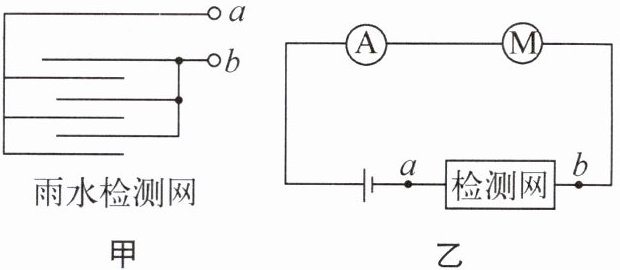

12. 某科技小组设计了一个自动雨刮器控制系统,其刮水的速度能够随着雨量的大小而相应地发生变化,雨停后,刮水器自动停止工作。如图所示,图甲是由一组手指状平行金属线组成的雨水检测网器件,图乙是自动控制系统的模拟电路。

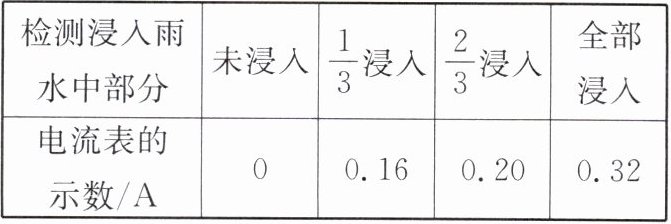

(1)将检测网竖立并浸入雨水中不同深度处进行实验,记录数据如下：
|检测浸入雨水中部分|未浸入|$\frac{1}{3}$浸入|$\frac{2}{3}$浸入|全部浸入|
|电流表的示数/A|0|0.16|0.20|0.32|

①雨水检测金属网在电路中起到的作用更类似于______(填“开关”或“滑动变阻器”)。
②根据表中的数据,解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是______。

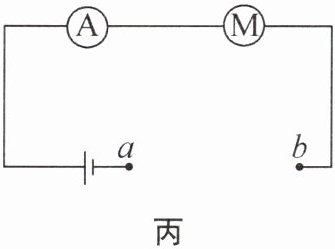

(2)活动小组发现无雨水时,电动机不能工作,无法实现无雨时车窗的清洗,于是增加了一个电路元件改进了电路,将“检测网”和增加的元件连入电路ab间,绘制在图丙中。

答案：
12.
(1)①滑动变阻器 ②雨量变大，检测金属网浸入雨水中后短路部分变多，阻值变小，电流变大，电动机转速变快
(2)如图所示

提示:
(1)①根据表格可知，金属网可以改变电路中的电流，其作用类似于滑动变阻器。②根据表中数据，刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大，检测金属网浸入雨水中后短路部分变多，阻值变小，电流变大，电动机转速变快。
(2)没有雨水时，电动机不能工作，其原因是a、b两点之间为断路。要使其在无雨时可以工作，可以在a、b之间增加一个开关与金属网并联，如图所示。

13. 用如图甲所示的电路可以估测小灯泡的阻值,按下列步骤进行实验。请将有关步骤填写完整,并回答相关问题。
第一步：按电路图正确连接电路；
第二步：断开开关$S_{2}$,闭合开关$S_{1}$、$S_{3}$,适当调节滑动变阻器,观察到电流表的示数为0.3 A；
第三步：断开开关$S_{3}$,闭合开关$S_{2}$,调节电阻箱连入电路的阻值,使电流表的示数仍然为0.3 A。
某同学在第三步操作中发现：当电阻箱的阻值调至图乙位置时,电流表示数恰为0.3 A,由此可判断小灯泡的阻值为19Ω。若该同学在第三步操作中无意将滑动变阻器的滑片向右移动了少许,则他测得的小灯泡的电阻将偏小(填“小”或“大”)。

答案： 13. $S_{3}$ $S_{2}$ 电阻箱 19 小 提示:断开开关$S_{2}$，闭合$S_{1}$、$S_{3}$，读出电流表的示数为0.3A;再断开开关$S_{3}$，闭合$S_{2}$，调节电阻箱，使电流表示数不变。则小灯泡的阻值与电阻箱的阻值相等，小灯泡的阻值即为19Ω。若第三步中无意将滑动变阻器的滑片向右移动了少许，则滑动变阻器连入电路的阻值变大，由于电流不变，电阻箱连入电路的阻值变小，即测得的小灯泡的阻值将偏小。
