《2025年小题狂做九年级物理上册苏科版巅峰版》

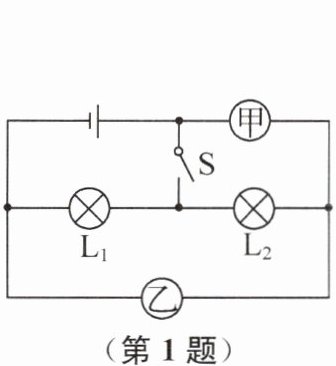

1. 如图所示的电路中,当开关S闭合后 (B)
①若甲表是电压表,乙表是电流表,则灯泡$L_1、$$L_2$并联
②若甲表是电流表,乙表是电流表,则整个电路短路
③若甲表是电压表,乙表是电压表,则灯泡$L_1、$$L_2$串联
④若甲表是电流表,乙表是电压表,则乙表示数为0

A.①正确
B.①②正确
C.②③④正确
D.①③④正确

答案： B 提示:若甲表是电压表,乙表是电流表,当开关S闭合后,电流有两条路径,则灯泡L₁、L₂并联;若甲表是电流表,乙表是电流表,当开关S闭合后,电流经甲表、乙表回到电源的负极,电路会形成电源短路;若甲表是电压表,乙表是电压表,当开关S闭合后,仅灯泡L₁工作;若甲表是电流表,乙表是电压表,当开关S闭合后,仅灯泡L₁工作,电流表示数为0,电压表乙连接在电源两端,测的是电源电压。

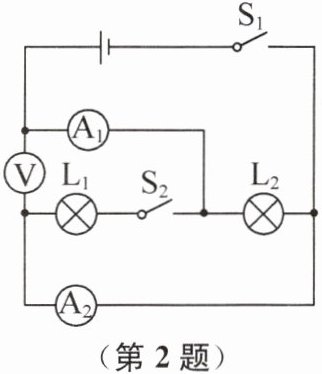

2. (2024·淮安涟水月考)如图所示,电源电压不变,仅闭合开关$S_1,$电压表的示数为3 V,再闭合开关$S_2$时,电流表$A_1$示数为1.2 A,电流表$A_2$的示数为0.7 A,以下说法正确的是(C)

A.此时通过灯$L_1$的电流为0.5 A
B.通过$L_2$的电流为0.7 A

$C.L_1$两端的电压为3 V
D.电源电压为5 V

答案： C 提示:仅闭合开关S₁时,仅灯L₂工作,V表测电源电压,故U=3 V;再闭合开关S₂时,两灯并联,V表测电源电压,A₁表测干路中的电流I=1.2 A,A₂表测灯L₁的电流,其示数为0.7 A,即I₁=0.7 A,I₂=I - I₁=1.2 A - 0.7 A=0.5 A;U₁=U=3 V。

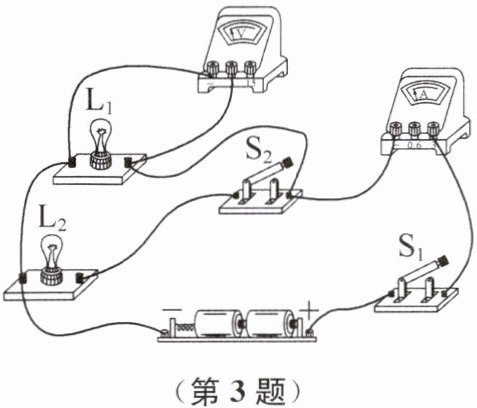

3. (2024·盐城盐都期末)如图所示,电源电压保持不变。关于电路的工作情况,下列说法正确的是(A)

A.若先闭合开关$S_1,$再闭合开关$S_2$时,电压表示数不变,电流表示数变大
B.同时闭合开关$S_1、$$S_2,$通过两灯泡的电流一定不同
C.若灯$L_1$短路,则闭合开关$S_1、$$S_2$后,灯$L_2$仍然亮
D.若电压表和电流表位置对调,闭合开关$S_1、$$S_2$后,则两电表都烧坏

答案： A 提示:只闭合开关S₁,仅灯L₁工作,V表测电源电压,再闭合开关S₂,两灯泡并联,V表测电源的电压,A表测干路电流,故V表示数不变,A表示数变大;因两灯泡的规格未知,无法比较并联时两灯泡的电流大小;若灯L₁短路,则闭合开关S₁、S₂后,灯L₂不会亮;若两表位置对调,闭合开关S₁、S₂后,V表接在干路上,测电源电压,A表几乎没有电流通过,两电表都不会损坏。

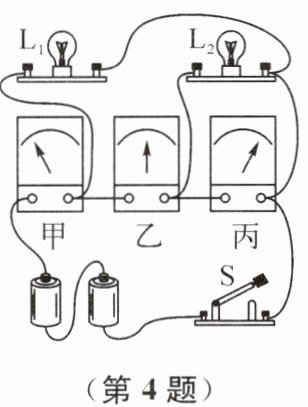

4. 如图所示是某同学实验时连接的实物电路。已知图中甲、乙、丙是三个电表,且连接无误。当他接通开关S后,发现灯泡$L_1、$$L_2$均正常发光。可以判定(C)

A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
C.甲、乙是电流表,丙是电压表
D.甲、乙是电压表,丙是电流表

答案： C 提示:由图知灯泡L₁和L₂并联;甲表串联在干路中,测干路电流,故甲是电流表;乙表与支路灯泡L₂串联,测灯泡L₂中的电流,故乙是电流表;丙表并联在灯泡L₂两端,测灯泡L₂两端的电压,故丙是电压表。

5. 小明按如图甲所示的电路进行实验,当开关闭合后,两只规格相同的电压表$V_1$和$V_2$的指针位置完全一样,如图乙所示,造成这一现象的原因是(A)

答案： A 提示:若灯泡L₁短路,电压表V₂和V₁测电源电压,两表都有示数,且相等;若灯泡L₂短路,电压表V₁测量电源电压,V₂示数为0;电路完好时,电压表V₁测电源电压,V₂测灯泡L₂两端电压,两表指针位置一样,说明V₁用的是大量程,且电源电压为10 V,V₂用的是小量程,则灯泡L₂两端的电压为2 V。
