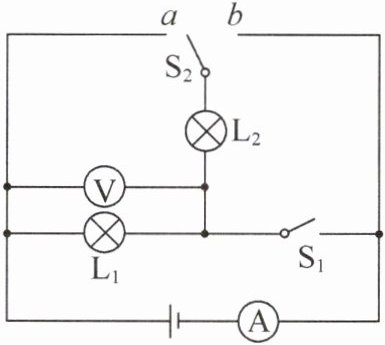

6. 如图所示,当开关$S_1$闭合$,S_2$接a时,电压表示数为2.8 V,电流表示数为2 A;当开关$S_1$断开$,S_2$接b时,电压表示数为2 V,电流表示数为1 A,则此时灯泡$L_2$两端的电压是0.8V;当开关$S_1$闭合$,S_2$接b时,通过灯$L_1$的电流小于(填“等于”“大于”或“小于”)2 A。

答案： 0.8 小于 提示:开关S₁闭合,S₂接a时,两灯泡并联,电压表示数即电源电压,为2.8 V;开关S₁断开,S₂接b时,两灯泡串联,电压表测灯L₁两端的电压,示数为2 V,则灯L₂两端的电压U₂=U - U₁=2.8 V - 2 V=0.8 V;开关S₁闭合,S₂接b时,仅灯L₁工作,通过灯L₁的电流小于灯L₁和L₂并联时的电流,即小于2 A。

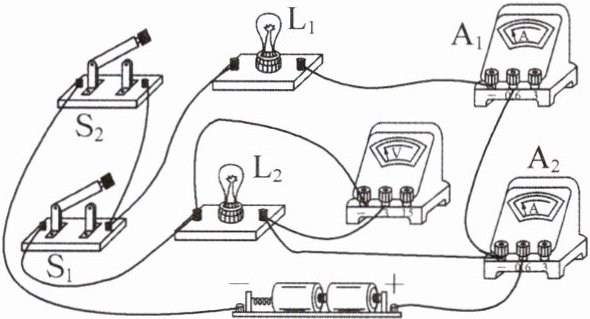

7. 如图所示电路,电源为两节旧的干电池。闭合开关$S_1、$$S_2,$电流表$A_1$的示数为0.3 A,电流表$A_2$的示数为0.5 A,则通过灯$L_2$的电流为0.2A,此时电压表V的示数为2.8 V,则灯$L_1$两端的电压为2.8V;再将开关$S_1$断开时,示数保持不变的电表是A₁表(填$“A_1$表$”“A_2$表”或“V表”)。

答案： 0.2 2.8 A₁表 提示:闭合开关S₁、S₂时,灯L₁、L₂并联,电流表A₁测灯L₁的电流,电流表A₂测干路电流,I₂=I - I₁=0.5 A - 0.3 A=0.2 A,电压表V示数为2.8 V,则灯L₁两端的电压为2.8 V;开关S₁断开时,仅灯L₁工作,两电流表都测灯L₁的电流,电流表A₁的示数不变,电压表V并联在灯L₂两端,示数减小为0。

8. 夜幕降临,道路两侧的彩灯五光十色,霓虹灯闪烁跳动,扮靓着城市。一般会使用如图所示的小彩灯串联成电路,一个彩灯熄灭后,其余彩灯依然明亮;如果取走任一只灯,整串灯也会熄灭。原因是小彩灯正常发光时,电流从灯丝(填“灯丝”或“金属丝”)上通过;灯丝断裂时,电流从金属丝(填“灯丝”或“金属丝”)上通过。如果有一串节日彩灯上有50只相同的小灯泡,接到220 V的照明电路中,50只小灯泡都发光,电源插头处的电流为200 mA,那么,通过每只小灯泡的电流是0.2A,每只小灯泡两端的电压为4.4V;当一个小彩灯灯丝烧坏时,它两端电压瞬间变成220V,最终变成0。

答案： 灯丝 金属丝 0.2 4.4 220 0 提示:小彩灯正常发光时,电流从灯丝通过,灯丝断裂时,电流能从金属丝中通过;若电源插头处的电流是200 mA,则通过每只灯泡的电流都是200 mA,即0.2 A;将50只小灯泡串联接到照明电路中,每只灯泡两端的电压为$\frac{220\ \text{V}}{50}=4.4\ \text{V}$;当一个灯泡灯丝烧断后,这个灯泡两端电压瞬间变成220 V,金属丝的绝缘层被击穿而成为导线,金属丝两端电压几乎为零,故其他灯还能继续发光。

9. 如图所示电路中,灯$L_1$和$L_2$的规格相同,闭合开关$S_1、$$S_2,$电流表$A_1$和$A_2$的示数分别为0.6 A和1.0 A,则通过灯$L_3$的电流为0.1A,电流表$A_3$的示数为1.1A。断开开关$S_2,$能继续发光的灯是$L_3$,电流表$A_1$的示数变小(填“变大”“变小”或“不变”)。

答案： 0.1 1.1 L₃ 变小 提示:由图知三灯并联,电流表A₃测干路电流,A₁测灯L₂和L₃支路的电流之和,电流表A₂测灯L₁和L₂支路的电流之和,灯L₁和L₂的规格相同,有I_{A2}=I₁+I₂=1.0 A,则I₁=I₂=0.5 A,I_{A1}=I₂+I₃=0.6 A,通过灯L₃的电流I₃=0.6 A - 0.5 A=0.1 A;A₃的示数I_{A3}=I₁+I₂+I₃=0.5 A+0.5 A+0.1 A=1.1 A;断开开关S₂后,电流从电源正极出发,经电流表A₃、A₁、灯L₃回到负极,故只有灯L₃发光,此时电流表A₁只测灯L₃的电流,示数变小。

10. 如图所示的电路中,闭合开关,两灯均发光。


(1)若在电路中添加一根导线,连接在a、b、c、d四点中的两点。为避免实验中电源短路,导线不能连接a、c两点。

(2)若过了一会儿,两灯都熄灭了。已知电路中只有一处故障,且发生在灯$L_1$或$L_2$上。经过思考,小华认为故障一定不(填“一定”“可能”或“一定不”)是短路;在电路中添加一只完好的小灯泡$L_3,$连接在a、b、c、d四点中的两点。当小灯泡$L_3$连接的是bc或cd两点时,闭合开关S,观察到小灯泡$L_3$始终不发光,就能判断故障一定发生在灯$L_1。$

答案：
(1)a、c
(2)一定不 bc或cd 提示:
(1)为避免实验中电源短路,导线不能连接a、c两点。
(2)原来灯L₁和L₂都发光,说明电路正常,经过一段时间,两灯都熄灭,若电路中只有一处故障,且只发生在灯L₁或L₂上,则灯L₁断路或L₂断路,一定不是短路;在电路中添加一只完好的小灯泡L₃,连接在a、b、c、d四点中的两点,要判断故障一定发生在灯L₁,则需要把灯泡L₃接在除L₁两端之外的电路上;当灯L₃接在a、c两点时,灯L₃会发光,不能判断是否是灯L₁断路;当灯L₃接在b、d两点时,灯L₃被闭合的开关短路,灯L₃不会发光,不能判断是否是灯L₁断路;当灯L₃接在b、c或c、d两点时,若灯L₃始终不发光,说明一定是灯L₁断路。

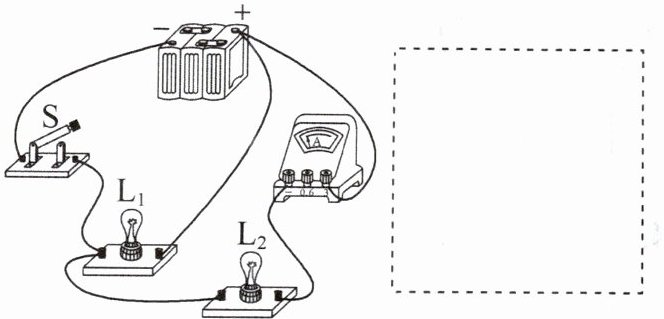

11. 如图所示,是小亮同学设计的电路,他想利用电流表测量小灯泡$L_2$中的电流。

(1)请在虚线框中画出相应的电路图。
(2)在图中改动一根导线,使电流表能直接测出两只电灯泡中的总电流,画出这根导线。

答案：

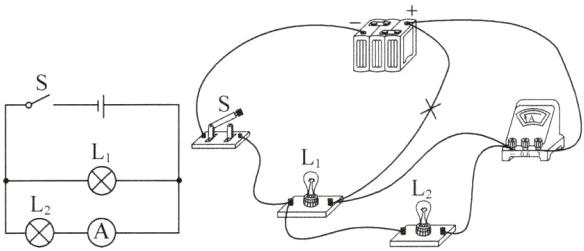

如图所示
