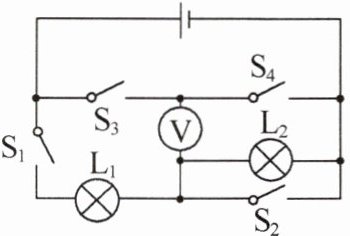

7. 如图所示,当开关$S_1、$$S_3$闭合$,S_2、$$S_4$断开时,电压表的示数为3 V。

(1)当开关$S_3$闭合$,S_1、$$S_2、$$S_4$断开时,灯$L_1、$$L_2$都不亮,电压表______有(填“有”或“无”)示数。
(2)当开关$S_3、$$S_4$闭合$,S_2、$$S_1$断开时,会出现______电源短路现象。
(3)问题解决后,将开关$S_1、$$S_4$闭合$,S_2、$$S_3$断开,灯$L_1$和$L_2$______串联,电压表的示数为1.5 V,电源电压是______4.5V。
(4)当开关$S_1、$$S_2、$$S_3$闭合$,S_4$断开时,电压表连接正确,电压表的示数为______4.5V。

答案：
(1)有
(2)电源短路
(3)串 4.5
(4)4.5V 提示:
(1)开关S₁、S₃闭合,S₂、S₄断开时,两灯串联,电压表测灯L₁两端的电压,示数为3V;当开关S₃闭合,S₁、S₂、S₄断开时,电压表与灯L₂串联,测的是电源电压。
(2)当开关S₂、S₄闭合,S₁、S₃断开时,电源两端被导线相连,电源短路。
(3)当开关S₁、S₄闭合,S₂、S₃断开时,两灯串联,电压表测灯L₂两端的电压,示数为1.5V,电源电压U=U₁+U₂=3V+1.5V=4.5V。
(4)当开关S₁、S₂、S₃闭合,S₄断开时,灯L₂被短路,电压表测量电源电压,示数为4.5V。

8. 为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为3 V)、电压表、多个小灯泡、开关、导线若干。

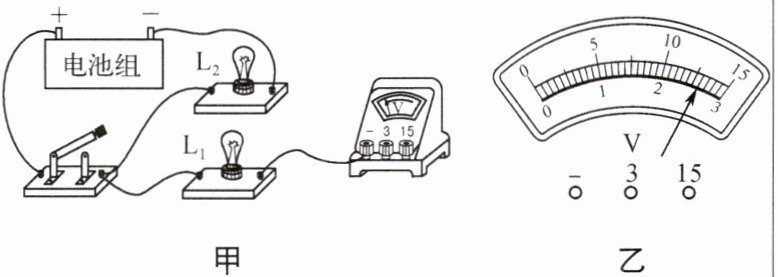

(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯$L_1$两端的电压。
(2)测量完灯$L_1$两端的电压后再去测量灯$L_2$两端的电压,拆接电压表时,开关要______。
(3)实验小组分别测出灯$L_1、$$L_2$两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______V。根据这组数据,该小组得出并联电路中电压的规律：______。
(4)你认为实验的不足之处是______。

答案：

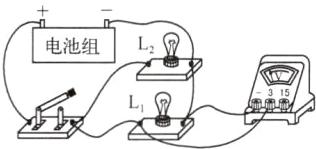

(1)如图所示
(2)断开
(3)2.6 在并联电路中,电路两端的总电压与各支路两端的电压相等(或U=U₁=U₂)
(4)只做一次实验就得出结论,结论具有偶然性 　　　　 提示:
(1)灯L₁、L₂并联,电压表选择0~3V量程。
(2)拆接电压表时,开关要断开。
(3)电压表的示数为2.6V。并联电路中电压的规律:在并联电路中,电路两端的总电压与各支路两端的电压相等。
(4)只做一次实验就得出结论,结论具有偶然性,应更换不同规格的灯泡,进行多次实验,才能得到具有普遍意义的规律。

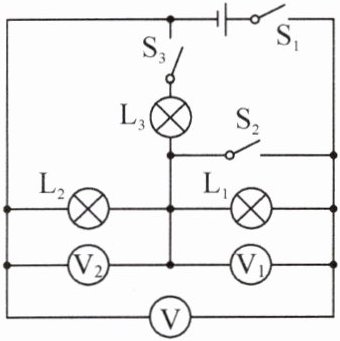

9. 在如图所示的电路中,电源电压保持不变,灯泡始终完好。
(1)当只闭合开关$S_1$时,电压表$V_1$和$V_2$的示数分别为6 V和4 V,请说明三只灯泡的工作情况并求出电源电压。
(2)当开关$S_1、$$S_2$和$S_3$都闭合时,请说明三只灯泡的工作情况及三个电压表的示数各是多少,并画出此时的等效电路图。

答案：

(1)L₁、L₂发光,L₃不发光 10V
(2)L₂、L₃发光,L₁不发光 0 10V 10V 如图所示 　　　　　　　　 提示:
(1)只闭合开关S₁时,灯L₁、L₂串联,电压表V测电源电压,V₁测灯L₁两端电压,V₂测灯L₂两端电压,灯L₃断路,则灯L₃不发光,灯L₁、L₂发光,电源电压U=U₁+U₂=6V+4V=10V。
(2)当开关S₁、S₂和S₃都闭合时,灯L₂、L₃并联,灯L₁、电压表V₁被短路,V、V₂表测的都是电源电压,则灯L₂、L₃发光,灯L₁不发光,V和V₂的示数均为10V,V₁的示数为0。

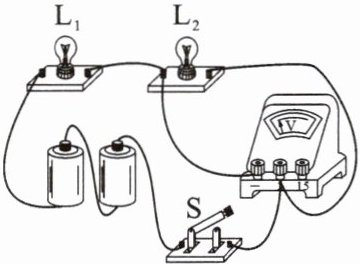

10. 如图是小明同学用电压表测灯泡$L_2$电压的电路图,当闭合开关S时,灯泡$L_1$不亮,检查电路,电源、电表连接完好,灯$L_2$完好。

(1)请判断电路中的故障是______灯L₁短路或断路。
(2)为了进一步检查故障,小明同学将电流表串联在电路中,闭合开关S,若电流表有示数,说明故障是______灯L₁短路；若电流表无示数,说明故障是______灯L₁断路。
(3)为进一步确定故障,小明又将电压表并联在灯$L_1$两端,他能查出故障吗？______能,理由是______若电压表有示数,则说明灯L₁断路;若电压表无示数,则说明灯L₁短路。

答案：
(1)灯L₁短路或断路
(2)灯L₁短路 灯L₁断路
(3)能 若电压表有示数,则说明灯L₁断路;若电压表无示数,则说明灯L₁短路 提示:
(1)电路故障要么短路、要么断路。灯泡L₁不亮,说明灯L₁有可能短路或断路。
(2)将电流表串联在电路中,若电流表有示数,说明电路中有电流通过,是通路,则说明电路故障是灯L₁短路;若电流表无示数,说明电路中无电流通过,则可确定电路故障是灯L₁断路。
(3)将电压表并联在灯L₁两端,若电压表有示数,则说明灯L₁断路;若电压表无示数,则说明灯L₁短路。
