《2025年课时提优计划作业本九年级物理上册苏科版》

4. 随着科技的发展,越来越多的家庭选择安装指纹锁.如图所示,手指轻轻触碰感应区即可解锁开门,这里的感应区相当于电路中的 ()

A. 开关
B. 导线
C. 电源
D. 用电器

答案： A 解析:手指轻轻触碰感应区即可解锁开门,这里的感应区相当于电路中的开关,用来控制电路的通断.A正确.

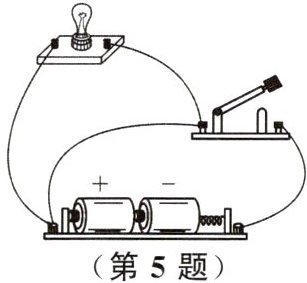

5. (2024·徐州)在如图所示的电路中,闭合开关,电路所处的状态是 ()

A. 通路
B. 断路
C. 短路
D. 无法判断

答案： C 解析:由题图可知,闭合开关后,电源两极直接被导线连接起来,电源被短路,灯泡不发光.C正确.

6. 下列说法正确的是 ()
A. 开关闭合的电路一定是通路
B. 导线内部断裂时会发生短路
C. 电路发生断路时电流很大,会造成事故
D. 电路中导线松脱时会发生断路

答案： D 解析:开关闭合时,电路各元件完好时电路是通路,如果电路某处断开则电路是断路,所以开关闭合的电路不一定是通路,A错误;导线内部断裂时电路是断路,B错误;电路发生断路时,电路中没有电流,不会造成事故,C错误;电路中导线松脱时会发生断路,D正确.

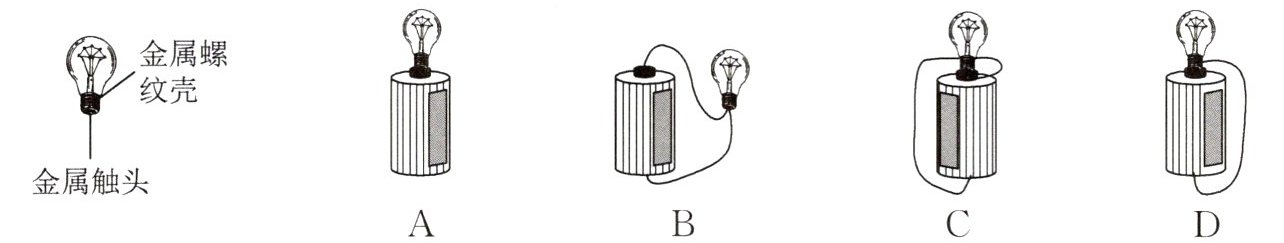

7. 到商店买手电筒的小灯泡时,常用一节干电池来检验小灯泡是否完好,下列检验方法中正确的是 ()

答案： D 解析:选项A中金属螺纹壳没有和电源的负极连接起来,没有形成电路,A错误;选项B中电池的正、负极均连在了小灯泡底端的金属触头上,电源被短路,B错误;选项C中电池的正、负极连在了一起,电源被短路,C错误;选项D中金属触头接在了电池正极上,金属螺纹壳连在了电池负极上,电路是通路,D正确.

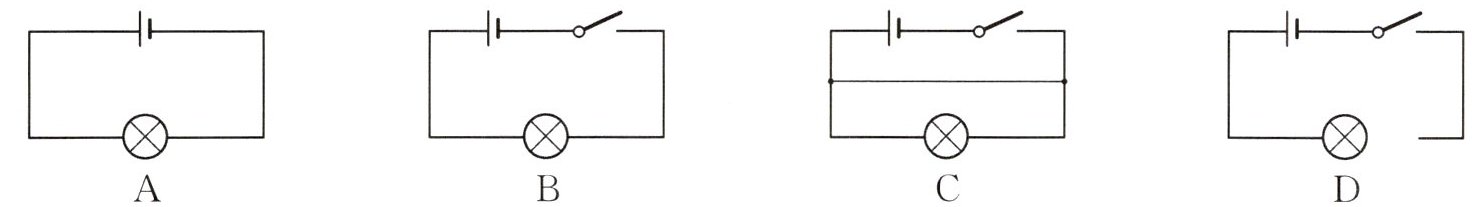

8. 下列电路图中设计正确的是 ()

答案： B 解析:选项A中电路缺少开关,是不完整的电路,A错误;选项B中有电源、开关、导线和用电器,是完整的电路,B正确;选项C中闭合开关时会形成短路,C错误;选项D中缺少部分导线,是不完整的电路,D错误.

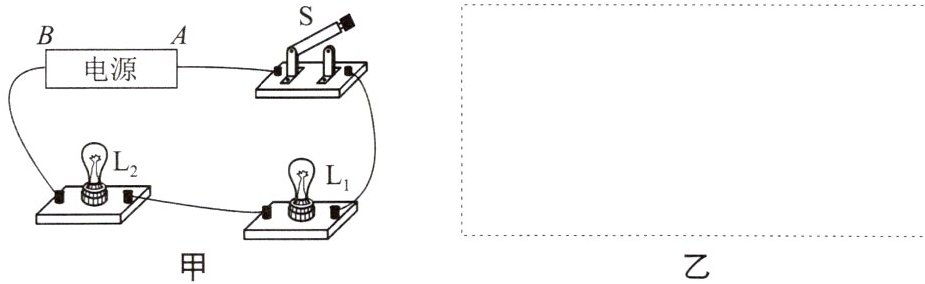

9. 小明同学连接了如图甲所示的实物电路进行实验.

(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关______(选填“闭合”或“断开”).
(2)连接完电路后闭合开关S,灯泡$L_1$和$L_2$均发光,此时电路中的电流从$L_1$流到$L_2,$则电源的正极在______(选填“A”或“B”)端.在图乙虚线框中画出对应的电路图.
(3)小明将开关S断开,然后把灯泡$L_2$两端的接线柱用一根导线相连接,小明再次闭合开关S,灯泡$L_2$将______(选填“发光”或“不发光”).
(4)受上面实验现象启发,为了让两盏灯同时熄灭,小明认为可以不断开开关,而用一根导线同时连接图甲中灯泡$L_2$的左端接线柱和灯泡$L_1$的右端接线柱即可.根据所学知识,我们应该告诉小明______(选填“能”或“不能”)这样操作,具体的原因是______.

答案：

(1)断开
(2)A 如图所示
(3)不发光
(4)不能 会造成电源短路
　　　　　　　　　
解析:
(1)为了保护电路,连接电路前,开关应该断开.
(2)在电路中,电流的方向是从电源的正极出发,经用电器回到负极,所以当电路中的电流方向是从$L_{1}$到$L_{2}$时,电源的正极在A端;根据题图甲画出对应的电路元件符号,并连成电路图.
(3)将开关S断开,然后把灯泡$L_{2}$两端的接线柱用一根导线相连接,小明再次闭合开关S,该导线将灯泡$L_{2}$短路,灯泡$L_{2}$不发光.
(4)用一根导线同时将灯泡$L_{2}$的左端接线柱和灯泡$L_{1}$的右端接线柱连接起来,此时两个灯泡被短路,该导线直接将电源两极相连,造成电源短路,会烧坏电源,故不能这样操作.
