在并联电路中,干路电流等于______,电路两端的总电压______。

答案： 各支路电流之和　　与各支路两端的电压相等

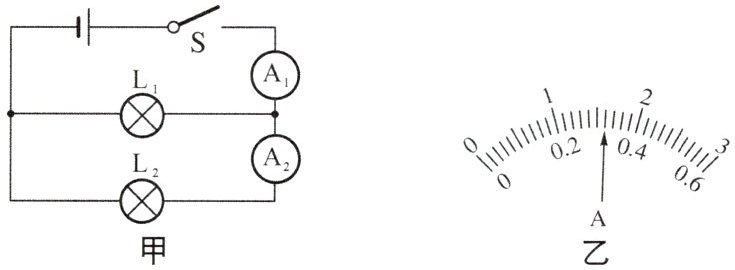

1. 在“用电流表测电流”的实验中,某同学设计出如图甲所示的电路.当开关闭合后,两灯都发光,两个电流表的指针所指的位置均如图乙所示,则电流表$A_1$选用的量程是______,通过灯$L_2$的电流为______A,通过灯$L_1$的电流为______A.

答案： 0~3A 0.32 1.28 解析:由题图甲可知,灯$L_{1}$和$L_{2}$并联,电流表$A_{1}$测干路电流,电流表$A_{2}$测通过灯$L_{2}$的电流,因并联电路中干路电流等于各支路电流之和,且两个电流表指针所指的位置相同,所以电流表$A_{1}$的量程是0~3A,分度值为0.1A,电流表$A_{1}$的示数$I_{1}=1.6A$,电流表$A_{2}$的量程是0~0.6A,分度值是0.02A,电流表$A_{2}$的示数$I_{2}=0.32A$,即通过灯$L_{2}$的电流为0.32A;通过灯$L_{1}$的电流$I_{L_{1}}=I_{1}-I_{2}=1.6A - 0.32A = 1.28A$.

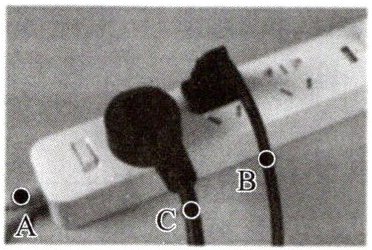

2. 如图所示为家用插线板示意图,图中A线接入家庭电路中,B线接台灯,C线接取暖器.两个用电器均正常工作时,通过A、B、C线的电流分别为$I_A、$$I_B、$$I_C,$则它们的大小关系是()

$A. I_A = I_B = I_C$
$B. I_A = 2I_B = 2I_C$
$C. I_A = I_B + I_C$
$D. I_B = I_C$

答案： C 解析:家庭电路中用电器是并联的,由题意可知,A线在干路上,$I_{A}$为干路电流,B、C线在支路上,$I_{B}$、$I_{C}$分别为通过台灯、取暖器的电流,由于并联电路中干路电流等于各支路电流之和,故$I_{A}=I_{B}+I_{C}$.

3. 如图所示,开关S由断开到闭合,电流表A、$A_1$的示数I、$I_1$的变化情况是()

A. I变大$,I_1$变小
B. I变小$,I_1$变大
C. I变大$,I_1$不变
D. I变小$,I_1$不变

答案： C 解析:由题图可知,开关断开时,电路为灯泡$L_{1}$的简单电路,两个电流表示数相等;开关闭合时,灯泡$L_{1}$和$L_{2}$并联,电流表A测量干路电流,电流表$A_{1}$测量通过灯泡$L_{1}$的电流,开关S由断开到闭合,对通过灯泡$L_{1}$的电流没有影响,所以$A_{1}$的示数不变,灯$L_{2}$连入电路,电路的总电流变大,所以I变大,$I_{1}$不变,C正确.

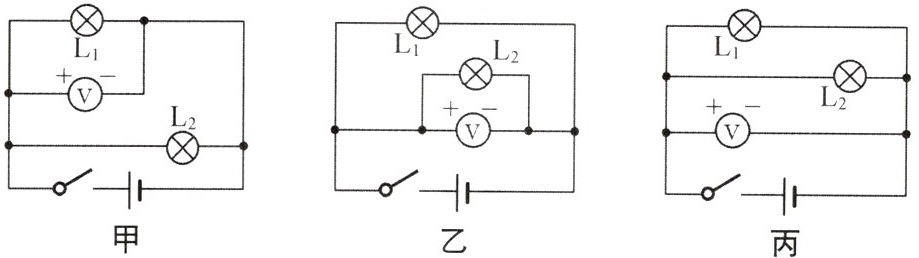

4. 如图所示是用电压表测并联电路电压的三种接法.若三个电路中的电源电压均相同,则()

A. 图甲、乙的测量结果之和等于图丙的测量结果
B. 三种接法的测量结果都不同
C. 三种接法的测量结果相同
D. 只有图甲、乙两种接法的测量结果是相同的

答案： C 解析:在题图甲、乙、丙中,两个灯泡均并联,因并联电路中各支路两端的电压与电源电压相等,所以电压表均测电源电压,三种接法的测量结果相同.
