11. 如图所示,根据电路图中所标出的电流方向,在图中的A、B和C、D间分别补上一个电源或一只电流表的符号.要求:①使电路中实际的电流方向和图中所标出的方向一致;②符合电流表的使用要求.

答案：
如图所示
　　　　　　　
解析:若 $ A、B $ 间为电源，$ C、D $ 间为电流表，则灯泡 $ L_{2} $ 会被电流表短路，不符合题意，所以 $ C、D $ 间是电源，$ A、B $ 间是电流表；由题图可知，经过灯泡 $ L_{2} $ 的电流方向是由上向下的，则 $ C $ 点接电源的正极，$ A $ 点接电流表的正接线柱。

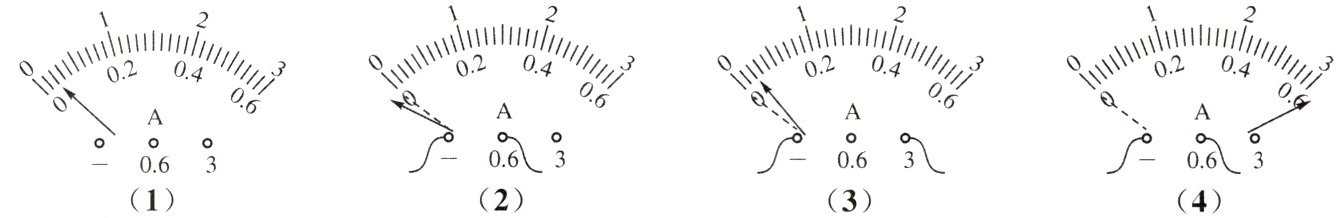

12. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验,甲在连接电路前发现指针偏转情况如图(1)所示;乙、丙、丁闭合开关前,他们的电流表指针均指在“0”刻度线处,当闭合开关试触时,发现电流表指针摆动分别出现了如图(2)、(3)、(4)所示的三种情况.

(1)甲同学接下来应进行的操作是____.
(2)乙同学的问题:电流表的正、负接线柱在接线时____.
(3)丙同学的问题:____.
(4)丁同学的问题:____.

答案：
(1)对电流表进行调零
(2)接反了
(3)所选的量程太大了
(4)所选的量程太小了 解析:
(1)甲同学在测量前没有将指针调在“0”刻度线处，所以接下来的操作是对电流表进行调零。
(2)题图
(2)中的指针反向偏转，说明出现的问题是电流表的正、负接线柱接反了。
(3)题图
(3)中的指针偏转角度太小，说明出现的问题是选择的“$ 0 \sim 3A $”量程太大了。
(4)题图
(4)中的指针偏转角度太大，说明出现的问题是量程太小了。

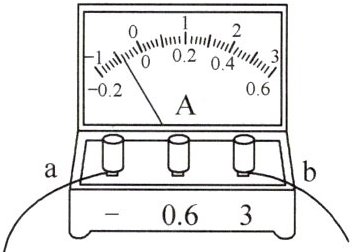

13. 如图所示是实验室用的一种电流表,其“0”刻度线不在表盘的最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示,此时电流是从导线____(选填“a”或“b”)流入电流表的,电流大小为____A.为了增大指针的偏转角度从而减小读数误差,应将导线a与标有“____”的接线柱相连,b与标有“____”的接线柱相连.

答案： $ a $ 0.4 0.6 − 解析:由题图可知，电流表指针指在了“0”刻度线的左侧，原因是电流表的正、负接线柱接反了，也就是电流从导线 $ a $ 进入了电流表，此时电流大小为 $ 0.4A $；为正确测量并且使读数误差较小，需要改变电流进入电流表的方向，改接小量程，所以需要将导线 $ a $ 与标有“0.6”的接线柱相连，$ b $ 与标有“−”的接线柱相连。

14. 某电流表有“0~0.6A”和“0~3A”两个量程,某次测量中用“0~0.6A”的量程,从“0~3A”量程的刻度盘上发现指针正指在“2.4A”的刻度线上,测得实际电流大小为 ()
A. 2.4A
B. 0.44A
C. 0.48A
D. 0.8A

答案： C 解析:电流表的两个量程使用同一个表盘，指针指在同一位置时，大量程的示数是小量程的 5 倍；选用“$ 0 \sim 3A $”这一量程读数时，示数是 $ 2.4A $，则用“$ 0 \sim 0.6A $”这一量程读数时，示数为 $ 2.4A \times \frac{1}{5} = 0.48A $。C 正确。

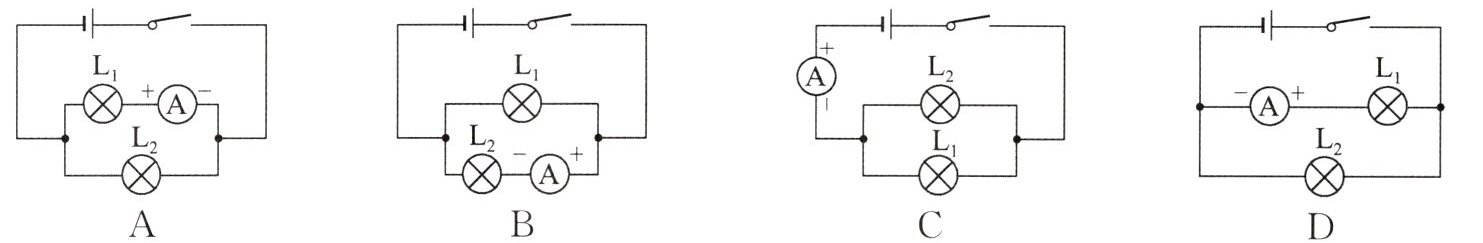

15. 下列电路图中能测量出通过灯$L_{1}$的电流的是 ()

答案： D 解析:选项 A 中电流表连接错误，正、负接线柱接反了，A 不符合题意；选项 B 中电流表接在灯 $ L_{2} $ 所在的支路上，测的是通过灯 $ L_{2} $ 的电流，B 不符合题意；选项 C 中电流表接在干路上，测的是干路电流，C 不符合题意；选项 D 中电流表接在灯 $ L_{1} $ 所在的支路上，且电路连接正确，能测量出通过灯 $ L_{1} $ 的电流，D 符合题意。

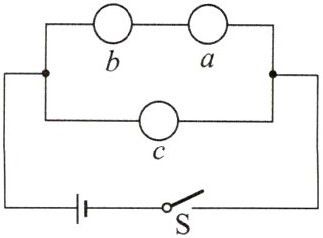

16. 在如图所示的电路中,有一个电流表和两个灯泡,下列判断不正确的是 ()

A. a、c是灯泡,b是电流表
B. a、b是灯泡,c是电流表
C. b、c是灯泡,a是电流表
D. 无法判断

答案： B 解析:电流表相当于一根导线，不能直接接在电源两极，故 $ a、b $ 中一定有一个为灯泡，另一个为电流表。
