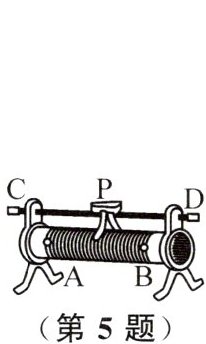

5. (2024·自贡)如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使其接入电路的电阻变大,应选择的接线柱为()

A. A和B
B. B和C
C. B和D
D. A和D

答案： D　解析:根据题意可知，当滑片P向右移动时，要使其接入电路的电阻变大，则滑片左侧的电阻丝接入电路中，即选择左下接线柱，上面的两个接线柱任选一个即可，所以应选择的接线柱为C、A或D、A,D正确。

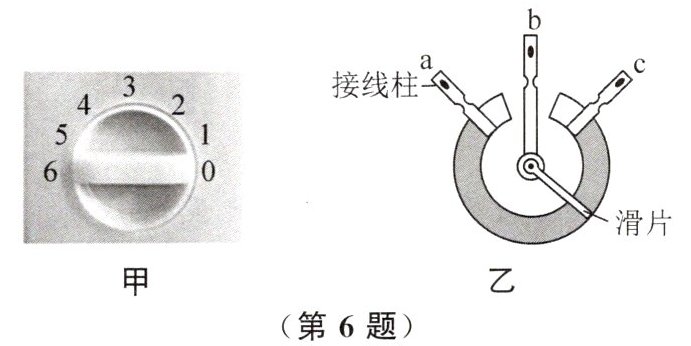

6. 图甲是家用风扇的调速开关,图乙是家用风扇中的电位器结构图,a、b、c是它的三个接线柱. 若要使滑片顺时针转动时风扇转速加快,则下列连接方法正确的是()

A. 将接线柱a与b接入电路
B. 将接线柱b与c接入电路
C. 将接线柱a与c接入电路
D. 以上连接方法都可以

答案： A　解析:电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变风扇转速的目的。将a、b接入电路，滑片左边的电阻丝接入电路，顺时针转动滑片时,电位器接入电路的电阻变小，电路中电流变大，风扇转速变大,A正确;将b、c接入电路,滑片右边的电阻丝接入电路,顺时针转动滑片时，电位器接入电路的电阻变大，电路中电流变小,风扇转速变小,B错误;将a、c接入电路,电位器的电阻丝全部都接入电路，顺时针转动滑片时，接入电路中的电阻不变，不能改变电路中电流,所以不能改变风扇的转速,C、D错误。

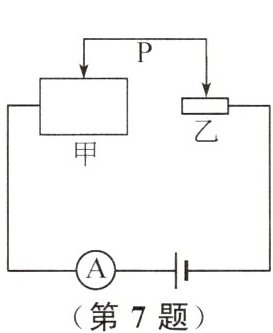

7. 如图所示,用镍铬合金制成长度相同的圆柱体甲、乙,甲比乙粗,一根可自由移动的金属丝P与甲、乙连接. 当金属丝P向右移动时,电流表示数的变化情况是()

A. 变大
B. 变小
C. 先变大再变小
D. 先变小再变大

答案： A　解析:根据题图可知,金属丝甲、乙串联接入电路中,电流表测量电路中的电流;甲、乙的材料和长度相同,甲比乙粗，则甲的电阻小于乙的电阻;当金属丝P向右移动时,甲接入电路的电阻变大,乙接入电路的电阻变小，根据影响导体电阻的因素可知,甲增大的接入电路的电阻小于乙减小的接入电路的电阻,所以整个电路的电阻变小，电路中电流变大，电流表示数变大.A正确。

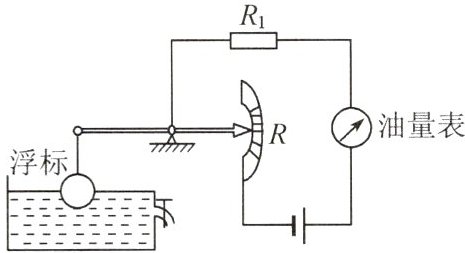

8. 如图所示是一种自动测定油箱内油面高度的装置,$R_{1}$是定值电阻,R的金属滑片是杠杆的一端.
(1)图中定值电阻$R_{1}$能起到____的作用.
(2)图中R是电学中的____(填电路元件名称).
(3)油量表是用____表改装而成的.
(4)当油箱中的浮标向上运动时,R接入电路中的阻值将____,对电流的阻碍作用将____,此时电路中的电流将____.(以上均选填“增大”或“减小”)

答案：
(1)保护电路　
(2)滑动变阻器　　
(3)电流　　
(4)减小　减小　增大　解析:
(1)题图中的定值电阻是为了防止电路中电阻过小、电流过大,起到保护电路的作用。
(2)题图中的R起到改变电路中电阻大小的作用,相当于滑动变阻器。
(3)油量表串联接入电路中，故是用电流表改装而成的。
(4)浮标向上运动时,滑片向下移动,则R接入电路中的阻值将减小,即对电流的阻碍作用将减小,电流将增大。

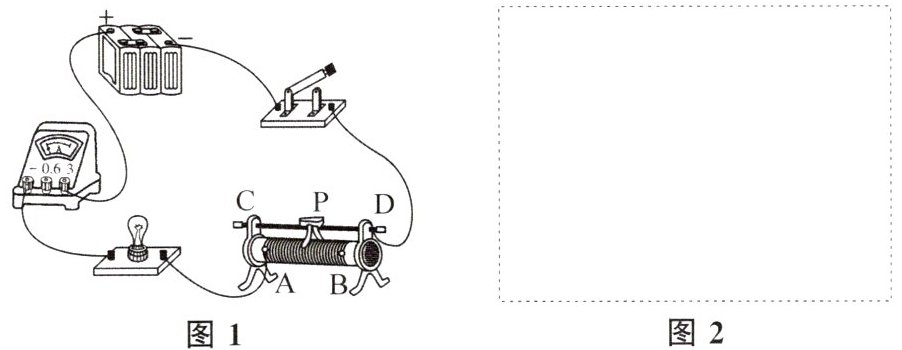

9. 在“用滑动变阻器改变灯泡亮度”的实验中,同学们设计了如图1所示的实物电路.

(1)请在图2的虚线框内画出与图1相对应的电路图.
(2)连接完电路,闭合开关前,应将滑动变阻器的滑片移到最____(选填“左”或“右”)端. 闭合开关后,在调节滑动变阻器的滑片位置时,手调节滑片,眼睛应该观察____(选填“滑动变阻器”或“电流表示数”).
(3)甲同学连接好电路,闭合开关后,发现无论怎样移动滑片P,电流表示数不变且较小,灯泡的亮度不发生变化且一直很暗,这可能是因为滑动变阻器接入电路的两个接线柱为____(选填字母).
(4)丙同学连接电路时,当接完最后一根导线时,灯泡立刻发出耀眼的光并很快熄灭. 请找出他操作中的两个不当之处(滑动变阻器用了“一上一下”接法):①____;②____.

答案：

(1)如图所示　　
(2)右　　电流表示数　　
(3)A、B　
(4)①连接电路时开关没有断开　　②没有将滑动变阻器的阻值调至最大
　　　　　　
解析:
(1)根据实物图可知,该电路为串联电路，电流表测量电路中的电流,电路图如答图所示。
(2)为了保护电路,闭合开关前，滑动变阻器阻值要调至最大,即应将滑动变阻器的滑片移到最右端;闭合开关后,在调节滑动变阻器的滑片位置时，手调节滑片，眼睛应该观察电流表示数，以判断滑动变阻器对电路电流的调节作用。
(3)如果滑动变阻器接入电路中的是下面两个接线柱A、B,则滑动变阻器的电阻丝全部接入电路中，无论怎样移动滑动变阻器的滑片，电流表示数都不变，而且灯泡的亮度比较暗。
(4)连接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，有两个不当之处:①连接电路时开关没有断开;②没有将滑动变阻器的滑片移到阻值最大处。
