《2025年课时提优计划作业本九年级物理上册苏科版》

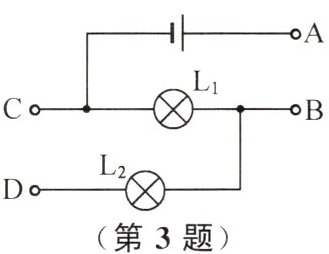

3. 如图所示,A、B、C、D表示四个接线柱,请按下述要求,用导线将有关接线柱连接起来。要使$L_{1}$发光、$L_{2}$不亮,则连接____；要使$L_{1}$、$L_{2}$串联,则连接____；要使$L_{1}$、$L_{2}$并联,则连接____和____。

答案： A、B　A、D　A、B　C、D　解析:要使$L_{1}$发光、$L_{2}$不亮,则只有$L_{1}$与电源相连,则连接A、B;要使$L_{1}$、$L_{2}$串联,则$L_{1}$、$L_{2}$、电源构成回路且只有一条电流路径,则连接A、D;要使$L_{1}$、$L_{2}$并联,则电路中有两条电流的流通路径,则连接A、B和C、D。

4. (2023·鄂州)如图所示,开关S闭合时,小灯泡$L_{1}$、$L_{2}$都不亮,用一段导线的两端接触a、b两点时,两个小灯泡都不亮；用一段导线的两端接触b、c两点时,两个小灯泡也不亮；用一段导线的两端接触c、d两点时,两个小灯泡都亮。电路中的故障可能是()

A. 小灯泡$L_{1}$断路
B. 小灯泡$L_{2}$断路
C. 开关S断路
D. 小灯泡$L_{2}$短路

答案： C　解析:由题图可知,闭合开关S,两灯串联,如果灯$L_{1}$断路,用一段导线的两端接触a、b两点时,$L_{2}$会发光,A不符合题意;如果灯$L_{2}$断路,导线两端接触b、c两点时,$L_{1}$会发光,B不符合题意;导线两端接触c、d两点时,电路是通路,两灯都发光,则故障可能是c、d间的开关断路,C符合题意;如果灯$L_{2}$短路,则开关闭合后灯$L_{1}$会发光，与题意不符,D不符合题意。

5. 如图所示,使灯$L_{1}和L_{2}$组成并联电路的正确连线方法是()

A. 分别连接A、B和C、E
B. 分别连接A、B和D、E
C. 分别连接A、C和B、E
D. 分别连接A、C和C、E

答案： C　解析:分别连接A、B和C、E时,灯$L_{1}$被短路,电路为$L_{2}$的简单电路,A不符合题意;分别连接A、B和D、E,闭合开关后，电源短路，B不符合题意;分别连接A、C和B、E时,电路中有两条电流路径,分别经过灯$L_{1}$、$L_{2}$，即两个灯泡并联,C符合题意;分别连接A、C和C、E时,闭合开关后,电源短路,D不符合题意。

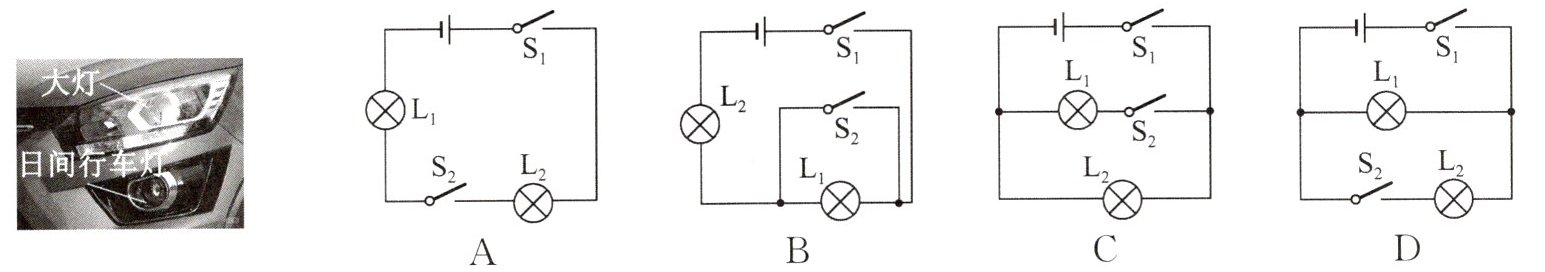

6. 如图所示,汽车装有日间行车灯可以提高行车安全,当汽车启动时,$S_{1}$闭合,日间行车灯$L_{1}$立即亮起；再闭合$S_{2}$,车前大灯$L_{2}$也亮起。符合这一情况的电路图是()

答案： D　解析:由选项A可知，只闭合$S_{1}$时，两个灯泡均不亮，A不符合题意;由选项B可知，只闭合$S_{1}$时，两个灯泡都亮，再闭合$S_{2}$时，灯$L_{1}$被短路,灯$L_{1}$不亮，B不符合题意;由选项C可知,只闭合$S_{1}$时,灯$L_{2}$亮,再闭合$S_{2}$时,灯$L_{1}$亮，C不符合题意;由选项D可知，只闭合$S_{1}$时,灯$L_{1}$亮，再闭合$S_{2}$时,$L_{2}$亮,D符合题意。

7. 请在下图的两个虚线框内分别将“电源”和“小灯泡$L_{2}$”的元件符号连入电路,使两灯组成并联电路且开关只控制灯$L_{2}$。

答案：
如图所示
　　　　　　　　
解析:要求满足两灯组成并联电路且开关只控制灯$L_{2}$，那么开关在灯$L_{2}$所处的支路上,因此下面虚线框中只能为灯$L_{2}$，则上面虚线框为电源，当开关闭合后，两个灯泡并联，且都发光，开关只控制灯$L_{2}$，如答图所示。

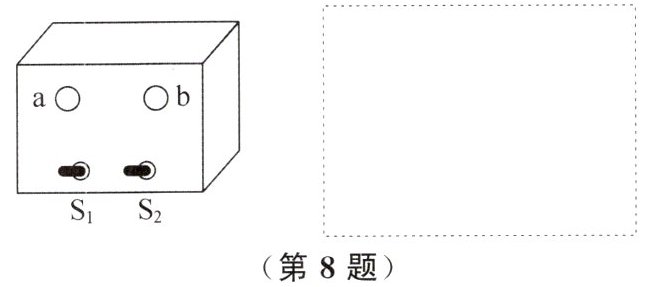

8. 如图所示是一个黑盒子,a、b是面板上两个窗口,a内是红灯,b内是黄灯,有三节干电池串联供电。只闭合$S_{1}$时,红灯、黄灯都亮；只闭合$S_{2}$时,两灯都不亮；$S_{1}$、$S_{2}$都闭合时,只有黄灯亮。请在虚线框中画出盒子内的电路图。

答案：
如图所示
　　　　　　　　
解析:由题意可知,只闭合$S_{1}$时,红灯、黄灯都亮;只闭合$S_{2}$时,两灯都不亮;$S_{1}$、$S_{2}$都闭合时,只有黄灯亮;所以红灯与黄灯串联,开关$S_{2}$应与红灯并联,开关$S_{1}$串联在电路中,如答图所示。

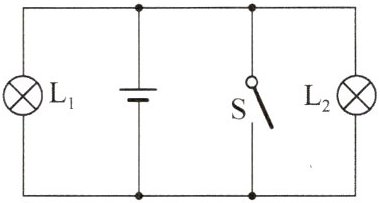

9. 在如图所示的电路中,闭合开关S后,会产生的结果是()

A. 灯$L_{1}$、$L_{2}$都亮
B. 灯$L_{2}$亮,$L_{1}$不亮
C. 电源被烧坏
D. 两灯全被烧坏

答案： C　解析:开关断开时，两个灯泡并联，即两个灯泡都亮;当开关闭合时，导线将电源两极直接连接在了一起，导致电源短路，所以两个灯泡均不亮，并且完好无损，但电源会被烧坏。
