《2025年课时提优计划作业本九年级物理上册苏科版》

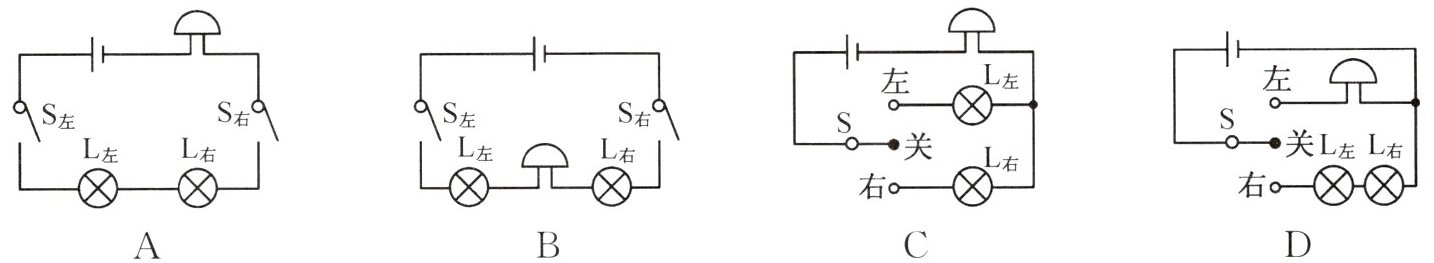

1. 某电动车上装有转向灯和蜂鸣器,开关拨至“左”,左转向灯亮、蜂鸣器响；开关拨至“右”,右转向灯亮、蜂鸣器响；左、右转向灯不能同时亮.下列电路图中符合要求的是 ()

答案： C 解析:解析:由题意可知,左、右转向灯独立工作,互不影响,是并联的;左、右转向灯中任何一个灯亮,蜂鸣器都会响,说明蜂鸣器接在干路上;可用一个单刀双掷开关控制支路上的转向灯,保证左、右转向灯不能同时亮,C符合题意.

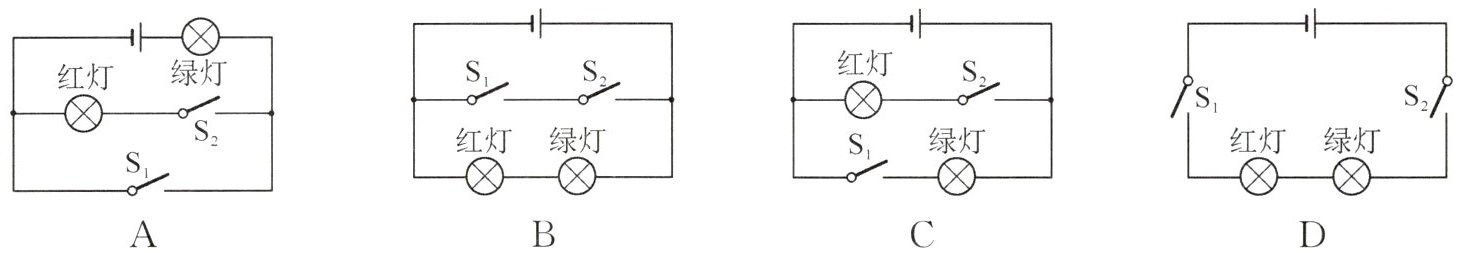

2. (2024·自贡)小布同学在经过十字路口时,观察了人行横道的交通信号灯,画出下列控制红、绿灯的电路图,你认为正确的是 ()

答案： C 解析:A选项中,闭合开关$S_{2}$时两灯都发光,闭合$S_{1}$时绿灯亮,A错误;B选项中,两个开关都闭合时会造成电源短路且两个灯泡不发光,任何一个开关断开时两灯同时发光,B错误;C选项中,闭合开关$S_{1}$时绿灯亮,闭合开关$S_{2}$时红灯亮,两灯独立工作,互不影响,C正确;D选项中,两个开关均闭合时两灯同时发光,只闭合一个开关两灯均不发光,D错误.

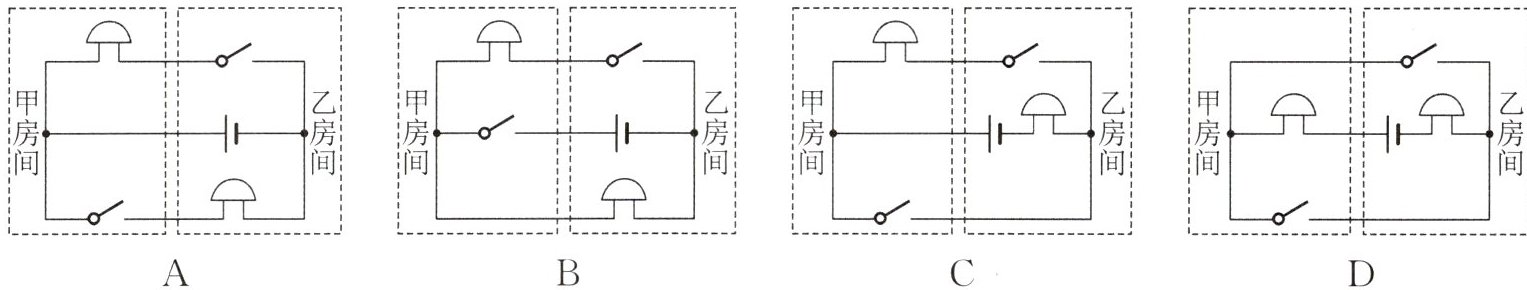

3. 甲、乙为两个独立的房间,当闭合甲房间开关时,只有乙房间电铃响;当闭合乙房间开关时,只有甲房间电铃响.符合此要求的电路图是 ()

答案： A 解析:根据题意可知,两个电铃能独立工作,是并联的,甲房间的开关与乙房间的电铃串联在一条支路中,乙房间的开关和甲房间的电铃串联在另一条支路中.

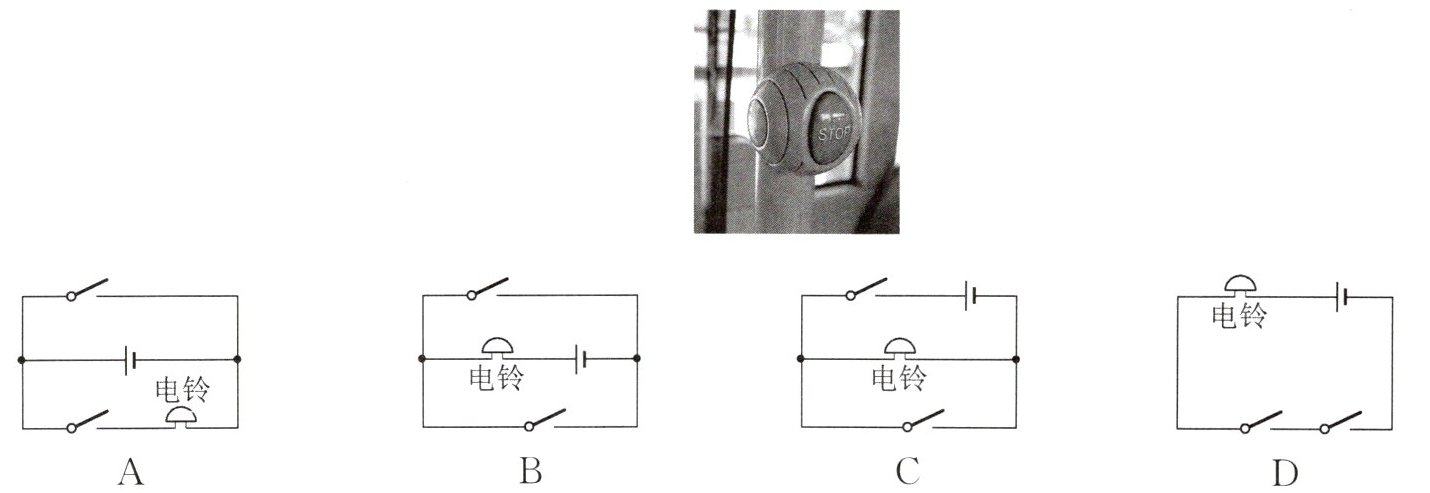

4. 自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示),想要下车的乘客只要按下其中任一个按钮,装在车内的电铃就会发出声音,以提醒司机停车.下列电路图中符合要求的是 ()

答案： B 解析:A选项中上面开关闭合后,会造成电源短路,A不符合题意;B选项中两个开关并联,任一个开关闭合后,电铃都能发出声音,B符合题意;C选项中下面开关闭合后,电铃不能发出声音,C不符合题意;D选项中两个开关串联,两个开关必须同时闭合,电铃才能发出声音,D不符合题意.

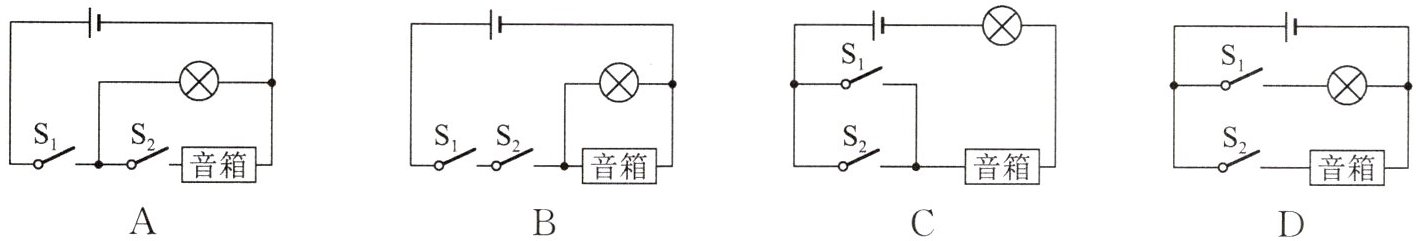

5. 超市自助结账机快捷方便,深受年轻人的喜爱.当商品扫码时,开关$S_{1}$闭合,指示灯亮;付款成功时,开关$S_{2}$闭合,音箱提示支付成功;只闭合开关$S_{2}$,音箱不提示.下列电路图中符合要求的是 ()

答案： A 解析:当商品扫码时,开关$S_{1}$闭合,指示灯亮,这说明$S_{1}$能控制指示灯;付款成功时,开关$S_{2}$闭合,音箱提示支付成功,只闭合开关$S_{2}$,音箱不提示,这说明音响和指示灯能独立工作,是并联的,$S_{1}$在干路中,$S_{2}$在音箱所处的支路中.A正确.
