《2025年课时提优计划作业本九年级物理上册苏科版》

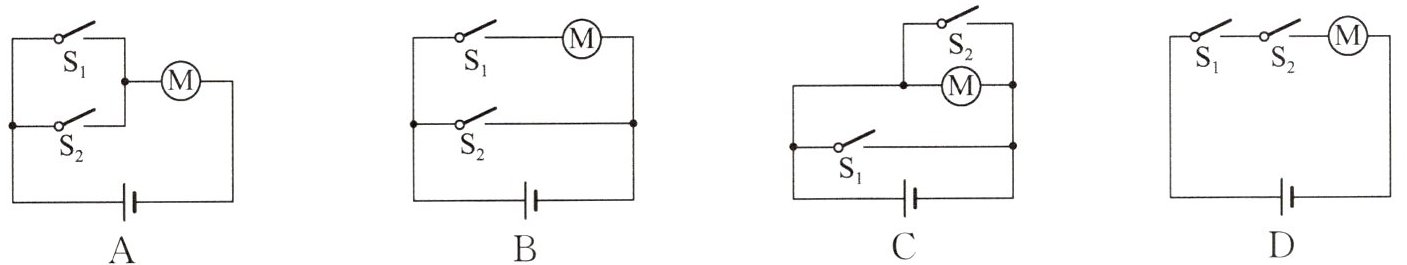

1. 教室有$CO_2$通风机,$S_1$是手动开关,$S_2$是自动控制开关。只有手动闭合$S_1且CO_2浓度达到定值时自动闭合开关S_2$,电动机才工作。下列电路图中符合要求的是()

答案： D 解析:由题意可知,只有手动闭合$S_{1}$且$CO_{2}$浓度达到定值时自动闭合$S_{2}$,电动机才工作,即两个开关同时闭合时电动机才工作,所以两个开关串联后共同控制电动机.

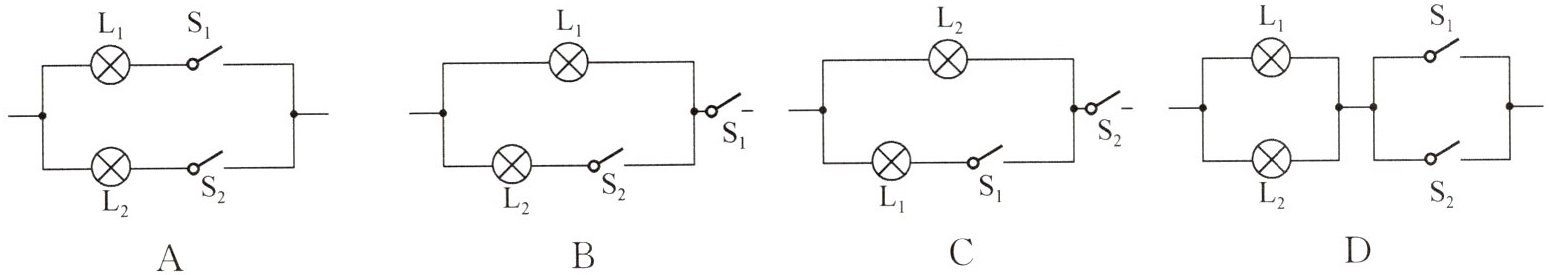

2. (2023·安徽)老师给小龙一个密封盒,其表面可见两个开关$S_1$、$S_2和两盏灯L_1$、$L_2$。为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合$S_1$,只有灯$L_1$发光；又闭合$S_2$,两灯都发光；再断开$S_1$,两灯都熄灭。符合上述实验结果的连接方式为()

答案： B 解析:根据题意可知,先闭合$S_{1}$,只有灯$L_{1}$发光,又闭合$S_{2}$,两灯都发光,则两灯工作时互不影响,是并联的;再断开$S_{1}$,两灯都熄灭,这说明开关$S_{1}$在干路中,$S_{2}$与灯泡$L_{2}$串联在一条支路中,B正确.

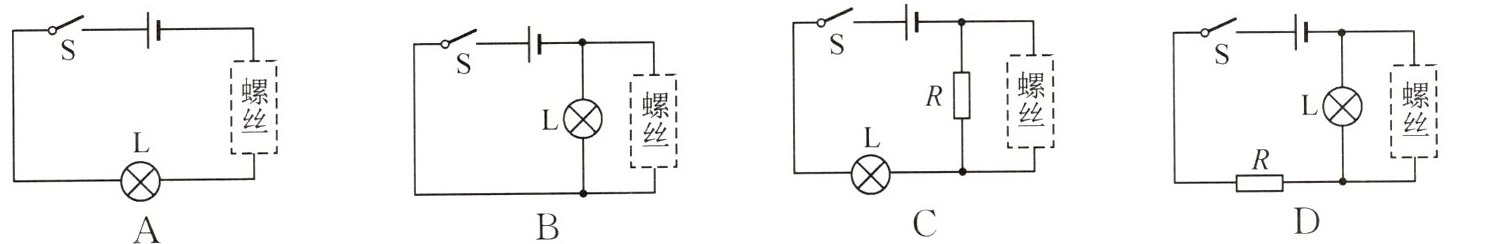

3. 高铁轨道中的螺丝会因震动而松动,检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品(5G高铁轨道螺丝警报器)设计了检测螺丝松动的报警方案。其主要的科学原理是螺丝(螺丝在电路图中用虚线框表示,其电阻不计)连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,此时电灯亮起从而发出警报,及时提醒工人修理。下列符合原理的电路图是()

答案： D 解析:由题意可知,螺丝连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,螺丝不接入电路中,即螺丝所在支路发生了断路,此时指示灯会发光,这表明螺丝与灯泡是并联连接的.由于螺丝的电阻忽略不计,为了保护电路,防止电源短路,应该在干路中接上一个保护电阻.

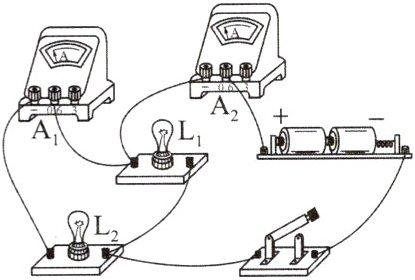

4. 关于如图所示的电路有以下判断：①$L_1和L_2$两个灯泡串联；②$L_1和L_2$两个灯泡并联；③电流表$A_1测通过灯泡L_1$的电流；④电流表$A_2$测电路中的总电流。其中正确的有()

A. ①③
B. ①④
C. ②③
D. ②④

答案： D 解析:由题图可知,开关闭合后,电流分为两条路径分别经过两个灯泡,因此两个灯泡的连接方式是并联;电流表$A_{2}$在干路中,测电路中的总电流;电流表$A_{1}$与灯泡$L_{2}$串联,测通过灯泡$L_{2}$的电流;所以②④正确.

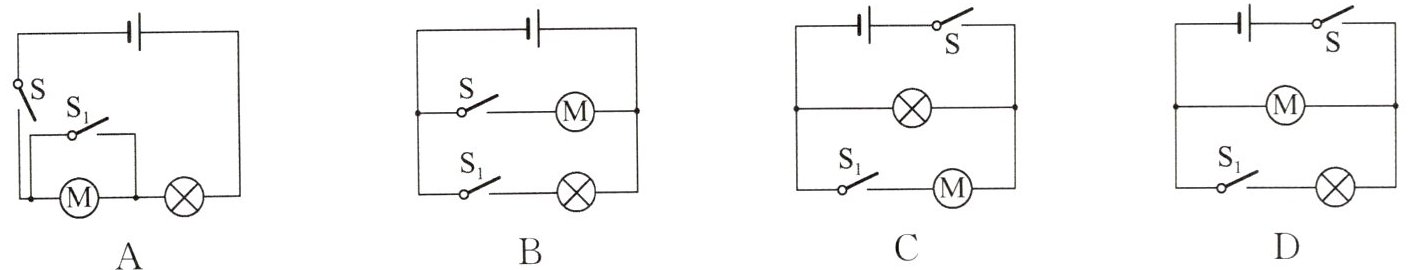

5. (2024·遂宁)电动独轮车依靠电力驱动,低碳环保。当电源开关$S$闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车开始运动。下列电路图符合上述要求的是()

答案： C 解析:由题意可知,当电源开关S闭合时指示灯先亮起,等人站在独轮车上时开关$S_{1}$自动闭合,电动机才能启动,这说明指示灯和电动机并联,开关S在干路中,开关$S_{1}$控制电动机,C正确.
