1. 在如图所示的电路中,闭合开关S,灯泡$L_{1}$、$L_{2}$均不发光,且电流表A和电压表V指针均指在“0”刻度线处.现将灯泡$L_{1}和L_{2}$位置对调,其余元件位置不变,重新闭合开关S时,发现两只灯泡仍不发光,电流表A指针仍然不动,但电压表V的指针发生了明显偏转.依据上述信息可以判断,故障可能是 ()
A. 灯泡$L_{1}$的灯丝断了
B. 灯泡$L_{2}$的灯丝断了
C. 电源接线处松脱
D. 电流表损坏了

答案： B 解析：由题图可知，$L_{1}$与$L_{2}$串联，电压表测$L_{1}$两端的电压，电流表测电路中的电流，电流表和电压表无示数，说明电路存在断路故障；将灯泡$L_{1}$和$L_{2}$位置对调，其余元件位置不变，此时$L_{1}$与$L_{2}$串联，电压表测$L_{2}$两端的电压，电流表测电路中的电流，只有电压表V的指针发生了明显偏转，说明电压表两个接线柱与电源之间是通路，则电路故障为灯泡$L_{2}$断路，B正确。

2. 如图所示,小明在“探究串联电路电流规律”的实验中,闭合开关后,两灯均不亮,他用一个电流表去检测电路故障.当电流表接线柱接A、B两点时,两灯均不亮;当电流表接线柱接B、C两点时,有一盏灯亮了,且电流表有示数.则故障可能是 ()
A. $L_{1}$断路
B. $L_{1}$短路
C. $L_{2}$断路
D. $L_{2}$短路

答案： C 解析：若$L_{1}$断路，当电流表接线柱接A、B两点时，灯泡$L_{2}$会发光，电流表有示数，A不符合题意；若$L_{1}$短路，则闭合开关时，灯泡$L_{2}$会发光，B不符合题意；若$L_{2}$断路，当电流表接线柱接A、B两点时，两灯都不会发光，当电流表接线柱接B、C两点时，灯泡$L_{1}$会发光，电流表有示数，C符合题意；若$L_{2}$短路，则闭合开关时，灯泡$L_{1}$会发光，D不符合题意。

3. 小明在探究串联电路电压的规律时,连接了如图所示的电路,闭合开关后他看到灯泡$L_{1}$、$L_{2}$均不发光,电压表的指针不动,当把灯泡$L_{1}$与电压表交换位置后,电压表指针有明显偏转且接近电源电压.若电路中只有一处故障,则下列判断正确的是 ()
A. 灯泡$L_{1}$可能短路
B. 灯泡$L_{2}$可能短路
C. 灯泡$L_{1}$可能断路
D. 灯泡$L_{2}$可能断路

答案： C 解析：由题图可知，灯泡$L_{1}$、$L_{2}$串联，电压表测量灯泡$L_{2}$两端的电压；开关闭合后，两个灯泡都不发光，电压表示数为零，说明电路是断路；当把灯泡$L_{1}$与电压表交换位置后，电压表指针有明显偏转且接近电源电压，说明此时电压表与电源连通，电压表测量电源电压，则故障可能是$L_{1}$断路，C正确。

4. 在如图所示的电路中,闭合开关后,电流表和电压表示数均为零,将一根导线的一端接在电源的正极,另一端依次试触接线柱a、b、c、d,当试触接线柱d时,电压表才出现示数(试触接线柱a、b、c时电压表无示数)且等于电源电压,电流表示数仍为零.若电流表、开关、导线的各接线处均完好,则电路中的故障可能是 ()
A. 灯$L_{1}$和电流表断路
B. 灯$L_{1}短路和灯L_{2}$断路
C. 灯$L_{1}和灯L_{2}$断路
D. 灯$L_{1}$和电流表短路

答案： C 解析：由题图可知，该电路为串联电路，电流表测电路中的电流，电压表测$L_{1}$两端的电压；闭合开关后，两个电表示数均为零，说明电路中有断路故障；将一根导线的一端接在电源的正极，另一端依次试触接线柱a、b、c、d，当试触接线柱d时，电压表有示数且等于电源电压，电流表示数仍为零，此时电压表与电源之间是接通的，与电压表并联的灯$L_{1}$断路；因为试触a、b、c时电压表无示数，则灯$L_{2}$也处于断路状态；所以故障可能是灯$L_{1}$和$L_{2}$断路，C正确。

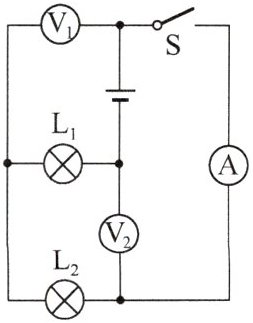

5. 如图所示,电源电压不变,闭合开关S,灯$L_{1}和L_{2}$均发光,过了一段时间,突然三个电表中一个示数变大,一个示数变小,一个示数不变.若电路中的故障只有一处,且只发生在灯$L_{1}或L_{2}$处,则下列说法正确的是 ()

A. 可能是灯$L_{1}$短路
B. 可能是灯$L_{1}$断路
C. 可能是灯$L_{2}$短路
D. 一定是灯$L_{2}$断路

答案： C 解析：根据题图可知，灯$L_{1}$和$L_{2}$串联，电流表测电路中的电流，电压表$V_{1}$测$L_{2}$两端的电压，电压表$V_{2}$测电源电压，过了一段时间，突然三个电表中一个示数变大，一个示数变小，一个示数不变，说明不变的是电压表$V_{2}$的示数，如果电流表示数变大，电压表$V_{1}$示数变小，则灯$L_{2}$短路，如果电压表$V_{1}$示数变大，电流表示数变小，则灯$L_{2}$断路，C正确。
