《2025年课时提优计划作业本九年级物理上册苏科版》

1. 如图所示是小明用“起子”开盛有汽水的玻璃瓶瓶盖时的示意图,请在图中画出作用在“起子”上的动力$F_{1}的力臂及阻力F_{2}$的示意图.

答案：
如图所示

解析:先反向延长力 $ F_{1} $ 的作用线，然后从支点 $ O $ 作 $ F_{1} $ 的作用线的垂线段，即为力臂 $ l_{1} $；$ F_{1} $ 使起子逆时针转动，瓶盖对起子的力阻碍了起子的转动，所以是阻力 $ F_{2} $，方向竖直向下。

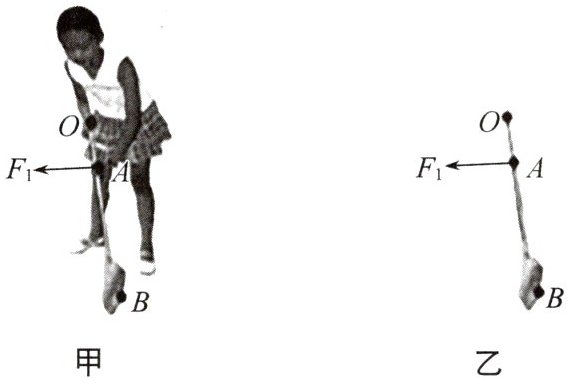

2. 如图甲所示,小华用笤帚扫地.$O$为支点,作用在$A点的动力为F_{1}$.在图乙中画出作用在$B点的阻力F_{2}的示意图及其力臂l_{2}$.

答案：
如图所示

解析:动力 $ F_{1} $ 使杠杆沿顺时针方向转动，而阻力 $ F_{2} $ 阻碍其转动，所以 $ F_{2} $ 使杠杆逆时针转动，方向水平向右；反向延长 $ F_{2} $ 作用线，过 $ O $ 点作 $ F_{2} $ 作用线的垂线段，即为 $ F_{2} $ 的力臂 $ l_{2} $。

3. 汽车刹车部件利用了杠杆原理,该部件可绕$O$点转动,在图中画出动力$F_{1}的力臂l_{1}以及阻力F_{2}$(其中$P为阻力F_{2}$的作用点,$l_{2}为F_{2}$的力臂).

答案：
如图所示

解析:过支点 $ O $ 作动力 $ F_{1} $ 作用线的垂线段，即为动力臂 $ l_{1} $；过 $ P $ 点作垂直于阻力臂 $ l_{2} $ 的垂线段，即为阻力 $ F_{2} $，方向向左。

1. 如图所示,杠杆在力$F_{1}$、$F_{2}$的作用下处于平衡状态,$l_{1}为F_{1}$的力臂.请在图中作出$F_{2}的力臂l_{2}及力F_{1}$.

答案：
如图所示

解析:$ F_{2} $ 与杠杆垂直，故连接支点 $ O $ 与 $ F_{2} $ 的作用点 $ B $ 即为力臂 $ l_{2} $；过 $ l_{1} $ 的左端点作 $ l_{1} $ 的垂线，交杠杆于一点，即为 $ F_{1} $ 的作用点 $ A $，因为 $ F_{2} $ 使杠杆逆时针旋转，所以 $ F_{1} $ 使杠杆顺时针旋转，因此 $ F_{1} $ 的方向向上。

2. 如图所示,轻质杠杆处于静止状态,$O$为支点,请在图中画出动力$F_{1}的力臂l_{1}和阻力F_{2}$的示意图.

答案：
如图所示

解析:反向延长 $ F_{1} $ 的作用线，过支点 $ O $ 作 $ F_{1} $ 的作用线的垂线段，即为 $ F_{1} $ 的力臂 $ l_{1} $；过力臂 $ l_{2} $ 的右端点作垂直于 $ l_{2} $ 的垂线，与杠杆 $ OA $ 的交点为力 $ F_{2} $ 的作用点，$ F_{1} $ 使杠杆顺时针转动，则 $ F_{2} $ 使杠杆逆时针转动，所以 $ F_{2} $ 方向向上。
