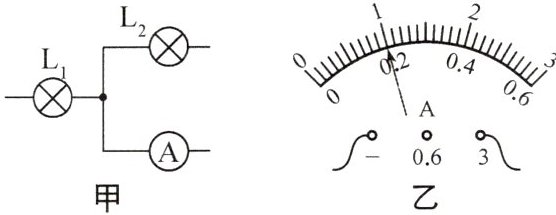

5. 图甲是电路图中的一部分,已知通过灯泡$L_1$的电流为0.6 A,通过灯泡$L_2$的电流为0.4 A,电流表的示数如图乙所示,则下列判断正确的是()

A. 电流表的示数为0.2 A
B. 电流表在支路上
$C. L_1$和$L_2$是并联的
D. 如果将灯泡$L_1$拧下来$,L_2$将熄灭

答案： C 解析:由题图乙可知,电流表使用的量程为0~3A,分度值为0.1A,示数为1A,A错误;已知通过灯泡$L_{1}$的电流为0.6A,通过灯泡$L_{2}$的电流为0.4A,0.6A + 0.4A = 1A,说明两灯是并联的,电流表在干路中,B错误,C正确;并联电路中,各支路之间互不影响,如果将灯泡$L_{1}$拧下来,$L_{2}$仍会继续发光,D错误.

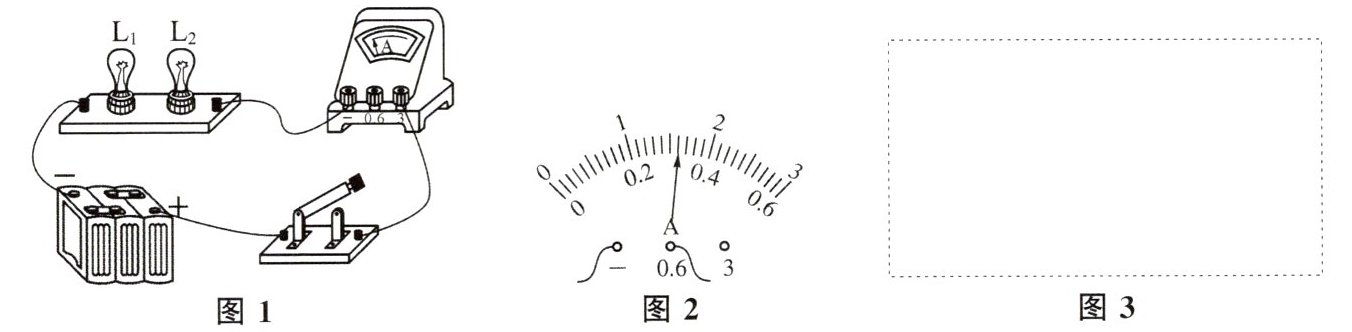

6. 图1中两个灯泡$L_1、$$L_2$在盒内的连接方式未知,开关闭合后两灯均发光,电流表示数为0.9 A；若把$L_1$取下$,L_2$仍发光,电流表示数如图2所示.

(1)电路中$L_1$和$L_2$是串联还是并联？由此在图3虚线框中画出相对应的电路图.
(2)原来通过$L_1$的电流$I_1$是多大？

答案：

(1)并联 如图所示
(2)$I_{1}=I - I_{2}=0.9A - 0.32A = 0.58A$
　　　　　　　　
解析:
(1)由题意可知,两个灯泡互不影响,则说明$L_{1}$和$L_{2}$并联;电流表测干路电流,电路图如答图所示.
(2)题图2中,电流表的量程为0~0.6A,分度值为0.02A,示数为0.32A,即通过$L_{2}$的电流为0.32A;把$L_{1}$取下,对通过$L_{2}$的电流没有影响,所以原来通过$L_{1}$的电流$I_{1}=I - I_{2}=0.9A - 0.32A = 0.58A$.

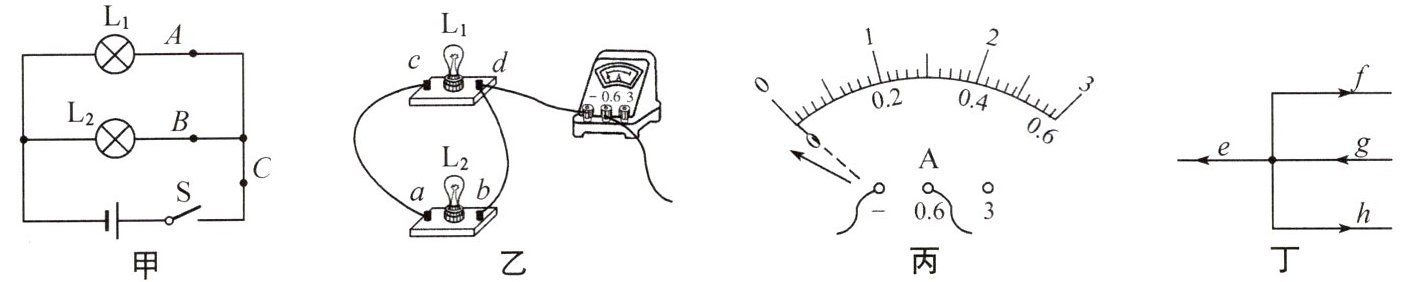

7. 实验小组用如图甲所示的电路来探究并联电路中电流的关系,其实验思路是接好电路后,把电流表分别接入到A、B、C三处.

(1)实验时,接好电路后闭合开关,发现两灯都亮.但由于连线较乱,一时无法确定两灯是串联还是并联,小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯是串联的,小明的方法是______(选填“正确”或“错误”)的.
(2)图乙是某同学连接的并联电路的局部图,某次实验中,测量完干路电流之后,该同学想测量通过$L_1$的电流,重新接入电流表时,a、b、c、d四个接点中,最方便的导线拆接点是______点.测量过程中,电流表出现图丙中的实验现象,说明______.
(3)图丁中已标明了电流的方向,若f、g、h中的电流大小分别为0.3 A、0.6 A、0.2 A,则e中的电流大小为______A.

答案：
(1)错误
(2)d 电流表的正、负接线柱接反了
(3)0.1 解析:
(1)两个灯泡串联时,拆除任意一根导线,电路断路,两个灯泡熄灭;两个灯泡并联时,拆除干路中的一根导线,两个灯泡也同时熄灭,所以根据“拆除电路中的一根导线后两个灯泡都熄灭”不能判定两个灯泡是串联的,故小明的方法是错误的.
(2)由题图乙可知,想测量通过$L_{1}$的电流,则电流表应与灯$L_{1}$串联,应将接线柱b、d之间的导线从d端改接到电流表正接线柱上;由题图丙可知,电流表指针反向偏转,这是电流表正、负接线柱接反造成的.
(3)由题图丁可知,e、f、h在支路上,g在干路上,根据并联电路电流的规律可知,$I_{e}=I_{g}-I_{f}-I_{h}=0.6A - 0.3A - 0.2A = 0.1A$.
