《2025年课时提优计划作业本九年级物理上册苏科版》

10. 将20只节日小彩灯串联接在电压为220V的家庭照明电路中,若电源插头处的电流为100mA,则流过每只小彩灯的电流为____A.这是因为串联电路____;每只小彩灯两端的电压是____V.这是因为串联电路____.

答案： 0.1　电流处处相等　11　两端的总电压等于各用电器两端的电压之和　解析:节日小彩灯是串联的,由于串联电路中电流处处相等,若电源插头处的电流是 100 mA,那么通过每只小彩灯的电流都是$100mA = 0.1A$;照明电路的电压是 220 V,因为串联电路中电路两端的总电压等于各部分电路两端的电压之和,所以将 20 只小彩灯串联接到照明电路中,每只小彩灯两端的电压为$\frac{220V}{20} = 11V$.

11. 如图所示,电源电压保持不变,当开关$S_{1}$闭合、$S_{2}$断开时,电压表的示数是3V;当开关$S_{1}$断开、$S_{2}$闭合时,电压表的示数是4.5V,则灯$L_{1}$、$L_{2}$两端的电压分别为____V和____V.

答案： 3　1.5　解析:当开关$S_{1}$断开、$S_{2}$闭合时,两个灯泡串联,电压表测电源电压,所以电源电压$U = 4.5V$;当开关$S_{1}$闭合、$S_{2}$断开时,两个灯泡串联,电压表测灯$L_{1}$两端的电压,所以灯$L_{1}$两端的电压$U_{1} = 3V$;由串联电路的电压特点可知,灯$L_{2}$两端的电压$U_{2} = U - U_{1} = 4.5V - 3V = 1.5V$.

12. 小明看到外面的高压电线比自家的电线要粗很多,于是就找来两根粗细不同的电线组装在一起,探究经过电线的电流大小,如图所示,通过AB的电流$I_{AB}$和通过BC的电流$I_{BC}$的大小关系是 ()

A. $I_{AB}＞I_{BC}$
B. $I_{AB}= I_{BC}$
C. $I_{AB}＜I_{BC}$
D. 无法确定

答案： B　解析:电线 AB 和 BC 串联,根据串联电路中电流处处相等可知,$I_{AB} = I_{BC}$.B 正确.

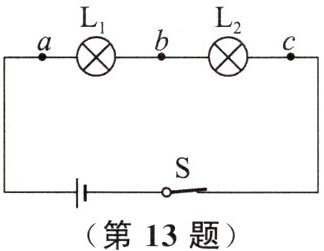

13. 如图所示,在探究串联电路中电压的规律时,小芳同学用电压表测出a和b、b和c、a和c之间的电压分别为$U_{ab}= 3V$、$U_{bc}= 3V$、$U_{ac}= 6V$.在表格中记录数据后,下一步应该做的是 ()

A. 整理器材,分析数据,得出结论
B. 对换$L_{1}和L_{2}$的位置,再测出一组电压值
C. 改变电源电压,再测出几组电压值
D. 换用不同规格的小灯泡,再测出几组电压值

答案： D　解析:两个小灯泡串联,由$U_{ab} = 3V$、$U_{bc} = 3V$可知,两个小灯泡规格相同,接下来的操作是换用不同规格的小灯泡,再测出几组电压值,然后分析数据,这样得出的结论才具有普遍性.D 正确.

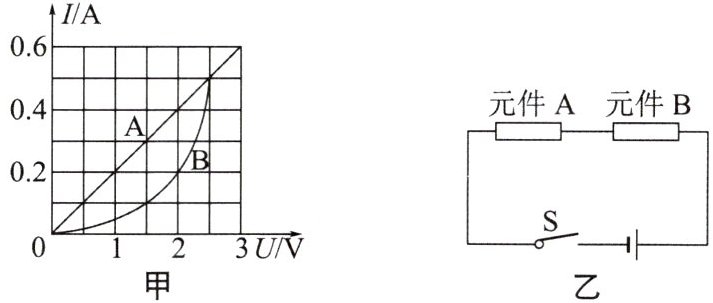

14. 通过电路元件A和B的电流与它们两端电压的关系图像如图甲所示.把它们串联在如图乙所示的电路中,闭合开关S,电路中的电流为0.2A,则电源电压为____V;若电源电压为2V,则电路中的电流为____A.

答案： 3　0.1　解析:由题图乙可知,电路元件 A 和 B 串联,串联电路中各处的电流相等,则通过 A、B 的电流均为 0.2 A,由题图甲可知,此时 A 和 B 两端的电压分别为$U_{A} = 1V$、$U_{B} = 2V$,串联电路两端的总电压等于各部分电路两端的电压之和,则电源电压$U = U_{A} + U_{B} = 1V + 2V = 3V$;若电源电压为 2 V,则由题图甲可以看出,电流为 0.1 A 时,A 和 B 两端的电压之和为 2 V.

15. 如图所示,电源电压不变,闭合开关S,电压表$V_{1}$的示数为6V,电压表$V_{2}$的示数为2V.下列说法正确的是 ()

A. $L_{1}$两端电压为2V
B. 电源电压为4V
C. 断开开关,只将电压表$V_{2}$换成电流表,则$L_{1}与L_{2}$串联
D. 断开开关,将两个电压表都换成电流表,则$L_{1}与L_{2}$并联

答案： D　解析:由题图可知,两个灯泡串联,电压表$V_{1}$测电源电压,电压表$V_{2}$测$L_{2}$两端的电压,由两个电压表的示数可知,电源电压$U = 6V$,$L_{2}$两端的电压$U_{2} = 2V$,因串联电路中总电压等于各分电压之和,所以$L_{1}$两端电压$U_{1} = U - U_{2} = 6V - 2V = 4V$,A、B 错误;断开开关,只将电压表$V_{2}$换成电流表,则电路为灯泡$L_{1}$的简单电路,C 错误;断开开关,将两个电压表都换成电流表,由于电流表相当于导线,则$L_{1}$与$L_{2}$并联,D 正确.
