《2025年课时提优计划作业本九年级物理上册苏科版》

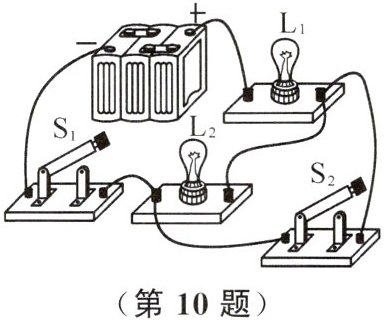

10. 小红在做实验时,先连接如图所示的电路,然后闭合开关$S_{1}$,最后闭合开关$S_{2}$,小红看到的现象是()

A. 开始两个灯泡都亮,后来灯$L_{1}$不亮
B. 两个灯泡都亮
C. 两个灯泡都不亮
D. 开始两个灯泡都亮,后来灯$L_{2}$不亮

答案： D　解析:当闭合开关$S_{1}$时,灯$L_{1}$和$L_{2}$都亮，构成串联电路;再闭合开关$S_{2}$后,灯$L_{2}$被短路,只有灯$L_{1}$亮。

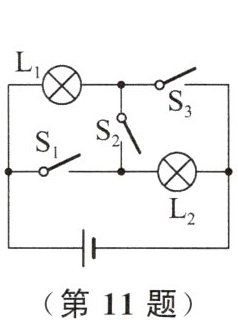

11. 在如图所示的电路中,下列说法正确的是()

A. 闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$时,灯$L_{1}$、$L_{2}$串联
B. 闭合开关$S_{2}$,断开开关$S_{1}$、$S_{3}$时,灯$L_{1}$、$L_{2}$并联
C. 闭合开关$S_{1}$、$S_{2}$,断开开关$S_{3}$时,灯$L_{1}$、$L_{2}$不亮
D. 同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,灯$L_{1}$、$L_{2}$不亮

答案： D　解析:闭合开关$S_{1}$、$S_{3}$，断开开关$S_{2}$时,电流有两条路径且分别经过灯$L_{1}$、$L_{2}$，所以灯$L_{1}$、$L_{2}$并联,A错误;闭合开关$S_{2}$，断开开关$S_{1}$、$S_{3}$时,电流只有一条路径,所以灯$L_{1}$、$L_{2}$串联,B错误;闭合开关$S_{1}$、$S_{2}$，断开开关$S_{3}$时,灯$L_{1}$被短路，电路中只有$L_{2}$，所以灯$L_{1}$不亮、$L_{2}$亮,C错误;同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,电源的两极被导线直接相连,电源被短路,没有电流经过$L_{1}$、$L_{2}$，灯$L_{1}$、$L_{2}$都不亮,D正确。

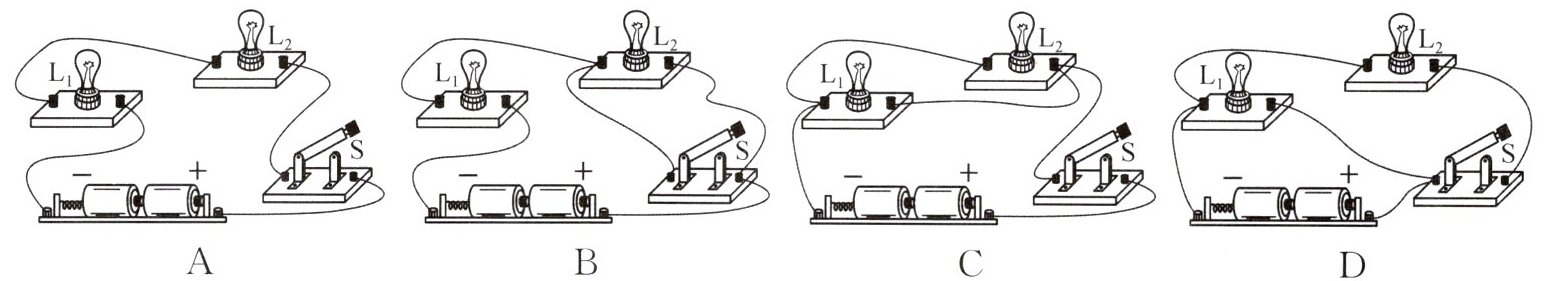

12. 下列电路中,开关能够同时控制两个灯泡,且两灯发光情况互不影响的是()

答案： C　解析:两灯发光情况互不影响,则两个灯泡是并联的;开关能够同时控制两个灯泡,则开关在干路上;综上所述,C符合题意。

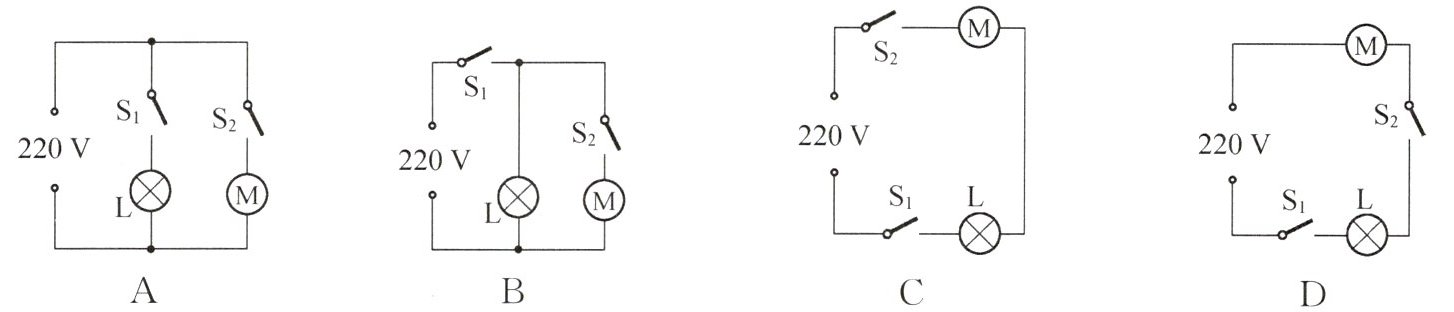

13. (2024·无锡)电冰箱冷藏室中的照明灯L由门控开关$S_{1}$控制,压缩机(电动机)由温控开关$S_{2}$控制,要求照明灯和压缩机既能单独工作又能同时工作。下列电路中符合上述要求的是()

答案： A　解析:由题意可知，照明灯与压缩机并联，且照明灯与门控开关$S_{1}$串联，压缩机与温控开关$S_{2}$串联。A正确。

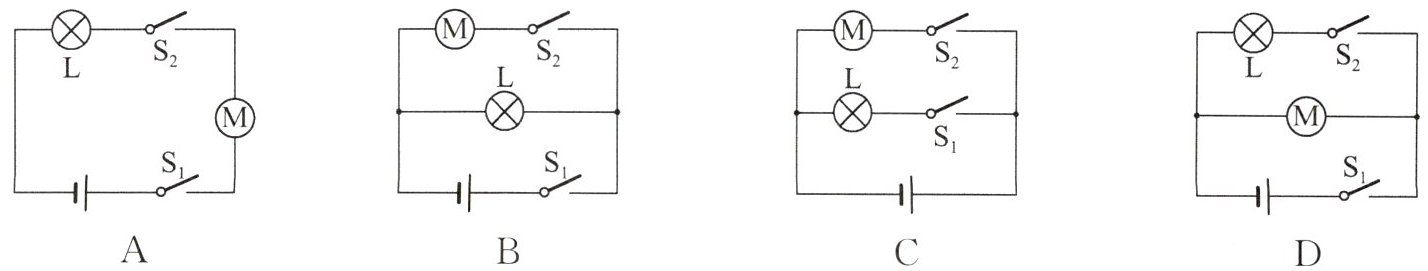

14. (2024·南充)某校科创小组为“共享助力车”的安全头盔设计了以下方案：扫码成功后开关$S_{1}$闭合,指示灯L亮；从车筐内取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,电动机通电工作；扫码且戴头盔才能骑行。下列电路符合以上设计要求的是()

答案： B　解析:根据题意可知，扫码成功后,开关$S_{1}$闭合，指示灯L亮，但电动机不工作;从车筐内取出头盔并戴上后，头盔内遥控设备遥控$S_{2}$闭合，电动机工作,这说明指示灯与电动机工作时互不影响,是并联的;扫码并戴头盔才能骑行，则开关$S_{1}$在干路中,开关$S_{2}$与电动机在一条支路中。B正确。
