16. 在如图所示的电路中,闭合开关,电压表$V_{1}$的示数是6V,电压表$V_{2}$的示数为9V.若$L_{3}两端电压是L_{1}$两端电压的两倍,则电源电压是 ()

A. 12V
B. 11V
C. 10V
D. 9V

答案： A　解析:由题图可知,三个灯泡串联,电压表$V_{1}$测$L_{1}$、$L_{2}$两端的总电压,电压表$V_{2}$测$L_{2}$、$L_{3}$两端的总电压,$L_{3}$两端的电压是$L_{1}$两端电压的两倍,设$L_{1}$、$L_{2}$、$L_{3}$两端的电压分别是$U_{1}$、$U_{2}$、$U_{3}$,由于串联电路中电源电压等于各分电路两端电压之和,则$U_{1} + U_{2} = 6V$ ①,$U_{2} + U_{3} = 9V$ ②,$U_{3} = 2U_{1}$ ③,联立①②③解得$U_{1} = 3V$,$U_{2} = 3V$,$U_{3} = 6V$,故电源电压$U = U_{1} + U_{2} + U_{3} = 3V + 3V + 6V = 12V$.

17. 同学们在做“探究串联电路电压特点”的实验.

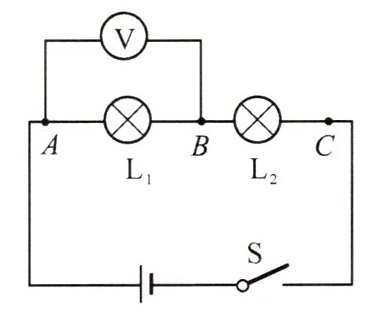

(1)如图所示,连接电路时,至少需要____根导线.实验中应选择规格____(选填“相同”或“不同”)的小灯泡.
(2)在测灯$L_{1}$两端的电压时,闭合开关,发现电压表的示数为零,原因可能是____(写出一种即可).
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,来测量灯$L_{2}$两端的电压.她能否测出灯$L_{2}$两端的电压?____,理由是____.

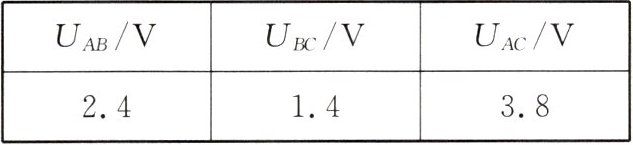

(4)小明分别测出AB、BC、AC间的电压并记录在表格中,分析实验数据得出结论:串联电路电源电压等于各部分电路两端的电压之和.小明的做法存在的不足是____,改进方法是____.

答案：
(1)6　不同　
(2)$L_{1}$短路(答案不唯一)　
(3)不能　电压表正、负接线柱接反了　
(4)一次实验得出的结论具有偶然性　更换规格不同的灯泡进行多次实验　解析:
(1)由题图可知,共需要 6 根导线;为了避免实验的偶然性,使探究得出的结论具有普遍性,应该选取不同规格的小灯泡进行实验.
(2)电压表的示数为零,若灯$L_{1}$短路,则电压表被短路,电压表没有示数;若灯$L_{2}$或开关断路,则没有电流通过电压表,电压表也没有示数.
(3)电压表测量灯$L_{1}$两端的电压时,A 点与电压表的正接线柱相连,将与 A 点相连的导线改接到 C 点,则电流从电流表的负接线柱流入,所以小芳的做法是错误的.
(4)小明只做了一次实验,没有进行多次测量,只凭一组实验数据得出的结论具有偶然性,故应更换规格不同的灯泡进行多次实验.

18. 在如图所示的电路中,电源电压不变,当开关S断开时,$V_{1}$的示数为5V,$V_{2}$的示数为7V;当开关S闭合时,$V_{1}$的示数为9V,$V_{2}$的示数为5.4V.
(1)求电源电压.
(2)开关S闭合时,求$L_{2}$两端的电压.
(3)开关S断开时,求$L_{1}$两端的电压.

答案：
(1)当开关 S 闭合时,$L_{3}$被短路,$L_{1}$与$L_{2}$串联,电压表$V_{1}$测电源电压,则电源电压$U = 9V$
(2)当开关 S 闭合时,$V_{2}$测量$L_{1}$两端的电压,所以$L_{1}$两端的电压$U_{1} = 5.4V$,因为串联电路两端的总电压等于各部分电路两端的电压之和,所以$L_{2}$两端的电压$U_{2} = U - U_{1} = 9V - 5.4V = 3.6V$
(3)当开关 S 断开时,三个灯泡串联,$V_{1}$测$L_{1}$与$L_{2}$两端的总电压,$V_{2}$测$L_{1}$与$L_{3}$两端的总电压,因为串联电路两端的总电压等于各部分电路两端的电压之和,所以$L_{3}$两端的电压$U_{3}' = U - U_{1}' = 9V - 5V = 4V$,$L_{1}$两端的电压$U_{1}' = U_{2}' - U_{3}' = 7V - 4V = 3V$
