《2025年课时提优计划作业本九年级物理上册苏科版》

在串联电路中,电流____,电路两端的总电压等于____.

答案： 处处相等　各部分电路两端的电压之和

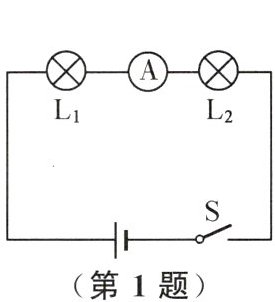

1. 如图所示,闭合开关后,电流表的示数为0.4A,灯$L_{1}比灯L_{2}$亮,则通过灯$L_{1}$的电流为____A,通过灯$L_{2}$的电流____(选填“大于”“小于”或“等于”)0.4A.

答案： 0.4　等于　解析:由题图可知,灯$L_{1}$、$L_{2}$串联,则通过两个灯泡的电流相等,电流表的示数为 0.4 A,所以通过$L_{1}$、$L_{2}$的电流均为 0.4 A.

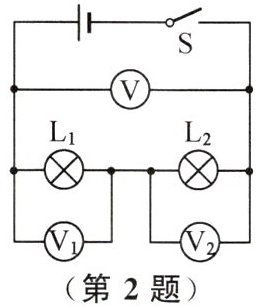

2. (2023·怀化)在如图所示的电路中,闭合开关后电压表$V_{1}$的示数为2.5V,电压表V的示数为4.5V,则电路的电源电压为____V,灯$L_{2}$两端电压为____V.

答案： 4.5　2　解析:由题图可知,闭合开关,两个灯泡串联,电压表$V_{1}$测$L_{1}$两端的电压,电压表$V_{2}$测$L_{2}$两端的电压,电压表 V 测电源电压,所以电源电压$U = 4.5V$,灯$L_{1}$两端的电压$U_{1} = 2.5V$,因为串联电路两端的总电压等于各部分电路两端的电压之和,所以灯$L_{2}$两端的电压$U_{2} = U - U_{1} = 4.5V - 2.5V = 2V$.

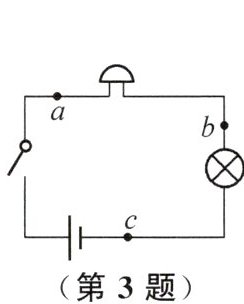

3. 在如图所示的电路中,为了测量通过电铃的电流大小,电流表 ()

A. 一定是串联在a点
B. 一定是串联在b点
C. 一定是串联在c点
D. 串联在a、b、c中任意一点都可以

答案： D　解析:串联电路中电流处处相等,用电流表测串联电路中的电流时,接在任意一点都可以.

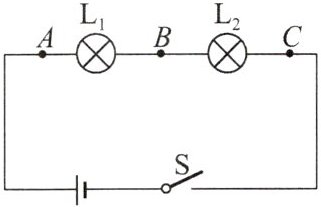

4. 在研究串联电路中电流的特点时,设计出如图所示的电路,实验时发现灯$L_{1}比L_{2}$亮一些,电流表甲和乙的示数分别为0.18A和0.14A,造成两个电流表示数不同的原因可能是 ()

A. 电流经过灯$L_{2}$时被消耗了一些
B. 灯$L_{1}$亮,所以电流表甲的示数就应该更大一些
C. 电流表自身的问题
D. 导线粗细不均匀

答案： C　解析:由题图可知,灯$L_{1}$、$L_{2}$和两个电流表串联接入电路,串联电路中电流处处相等,而实验时电流表甲和乙的示数分别为 0.18 A 和 0.14 A,则造成两个电流表示数不同的原因可能是两个电流表出现了问题,如使用前未调零.

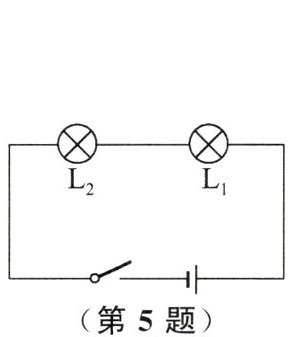

5. 如图所示,在“探究串联电路电流特点”实验中,小明发现$L_{1}$很亮,$L_{2}$很暗,造成这种现象的原因是 ()

A. 通过$L_{1}$的电流大
B. $L_{2}$的灯丝断了
C. $L_{1}$靠近电源的正极
D. 两个灯泡的规格不同

答案： D　解析:两只灯泡串联,由串联电路的电流规律可知,通过两灯的电流相等,但两灯的亮度不同,则两灯两端的电压不同,即两个灯泡的规格不同,与是否靠近电源正极无关,A、C 不符合题意,D 符合题意;两灯串联,若$L_{2}$的灯丝断了,整个电路断路,两灯都不能发光,B 不符合题意.

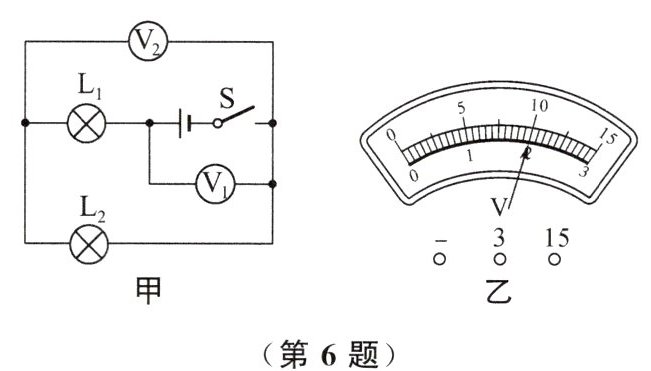

6. 如图甲所示的电路图中,S闭合后,两个电压表的指针偏转角度相同,如图乙所示.则$L_{1}和L_{2}$两端的电压分别是 ()


A. 10V、2V
B. 8V、2V
C. 2V、8V
D. 10V、8V

答案： B　解析:由题图可知,灯$L_{1}$和$L_{2}$串联,电压表$V_{1}$测的是电源电压,电压表$V_{2}$测的是灯$L_{2}$两端的电压.根据串联电路的电压特点可知,电压表$V_{1}$的示数大于电压表$V_{2}$的示数,而两个电压表的指针偏转角度相同,所以电压表$V_{1}$选的量程应是 0~15 V,其分度值是 0.5 V,示数为 10 V,则电源电压$U = 10V$;电压表$V_{2}$选的量程应是 0~3 V,其分度值是 0.1 V,示数为 2 V,则$L_{2}$两端的电压$U_{2} = 2V$,$L_{1}$两端的电压$U_{1} = U - U_{2} = 10V - 2V = 8V$.B 正确.
