《2025年课时提优计划作业本九年级物理上册苏科版》

1. 电源是能______的装置,从能量转化角度来看,电源是将______的能转化为______能的装置.常见的电源有______电源和______电源.

答案： 持续供电 其他形式 电 直流 交流

2. 直流电源有正极和负极,干电池是最常用的直流电源.直流电源供电时,电路中的电流方向是______.

答案： 由电源的正极经用电器到负极

3. 用电器是利用______能工作的装置,从能量转化角度来看,用电器是将______能转化为______的能的装置.

答案： 电 电 其他形式

4. 电路就是用______将电源、______和______等元件连接起来组成的电流的路径.

答案： 导线 用电器 开关

5. 电路有三种状态,分别是______、______和______.如果不经过用电器,用导线直接将电源两极相连,就会形成______路,损坏______.

答案： 短路 断路 通路 短 电源

6. 在连接电路时,需要注意:
(1)在连接电路的过程中,开关必须处于______状态.
(2)将导线接到电路元件的______上,并旋紧螺帽,以保证______.

答案：
(1)断开
(2)接线柱 接触良好

7. 用______表示电路连接的图叫作电路图.

答案： 电路元件符号

8. 画出下列电路元件的符号.
(1)电池______ (2)开关______ (3)灯泡______
(4)电铃______ (5)电动机______ (6)交流电源______

答案：
(1)$-|-$
(2)$-⌒-$
(3)$-Ⓧ-$
(4)$-⌒-$
(5)$-Ⓜ-$
(6)$\sim$

1. 小华家里有:A.电扇、B.电热毯、C.电视机、D.手电筒、E.日光灯.当它们与电源连接后,只把电能转化为内能的是______,主要把电能转化为机械能的是______,主要把电能转化为光能和声能的是______,这些用电器中通常使用直流电源供电的是______.(选填序号)

答案： B A C D 解析:电扇工作时主要把电能转化为机械能;电热毯工作时只把电能转化为内能;电视机工作时主要把电能转化为光能和声能;手电筒工作时既发光又发热,将电能转化成光能和内能;日光灯工作时主要将电能转化为光能;手电筒通常采用两节干电池供电,干电池提供的是直流电,而电扇、电热毯、电视机、日光灯是使用交流电源供电的.

2. 如图所示是塑料外壳手电筒的电路,其中,干电池是电路中的______,金属带是电路中的______,塑料外壳上的按钮是电路中的______,小灯

泡是电路中的______.

答案： 电源 导线 开关 用电器 解析:电源是提供电能的装置,用电器是将电能转化为其他形式的能的装置,开关是用来控制电路通断的装置,导线的作用是将电源、用电器、开关连接起来构成电路.

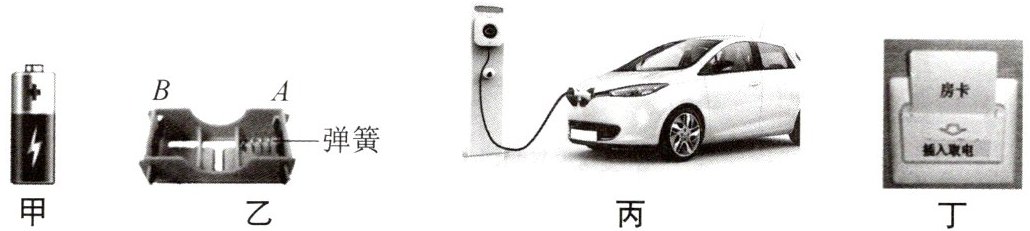

3. 将图甲中的一节干电池正确装入图乙的电池盒中,则电池的正极应接到电池盒的______(选填“A”或“B”)端;图丙是人们利用充电桩给电动汽车充电时的情景,此时电动汽车内的锂离子电池相当于电路中的______(选填“用电器”或“电源”);图丁为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡相当于电路中的______.

答案： B 用电器 开关 解析:干电池装入电池盒时,要将电池盒的弹簧端连接电池的负极,故应将电池的正极接到电池盒的B端;在电动汽车充电过程中,锂离子电池消耗电能,获得化学能并储存起来,所以此时锂离子电池相当于用电器;房卡可以控制用电器的工作,所以房卡相当于电路中的开关.
