《2025年课时提优计划作业本九年级物理上册苏科版》

3. 如图甲所示,闭合开关$S$后,两个灯泡都能发光,图乙为电流表$A_1$指针的位置,若电流表$A_2示数是0.6A$,则下列说法错误的是()
A. 电流表$A_1的示数是0.3A$
B. 灯$L_1和L_2$并联
C. 电流表$A_1$接入电路的一定为“—”“3”接线柱
D. 通过灯$L_1的电流为0.9A$

答案： A 解析:由题图甲可知,电流从电源正极流出经电流表$A_{1}$后分成两个支路,一支通过$L_{1}$,另一支通过$L_{2}$和$A_{2}$,所以两灯并联,电流表$A_{1}$测干路电流,电流表$A_{2}$测通过$L_{2}$的电流,B正确;因为并联电路中干路电流等于各支路电流之和,且电流表$A_{2}$示数是0.6A,电流表$A_{1}$的示数大于电流表$A_{2}$的示数,由题图乙可知,电流表$A_{1}$应选择“0~3A”的量程,则电流表$A_{1}$的示数为1.5A,A错误,C正确;通过$L_{1}$的电流$I_{1}=I-I_{2}=1.5A-0.6A=0.9A$,D正确.

4. 如图所示,闭合开关$S$后,灯泡$L_1比L_2$亮,电压表$V_2示数为6V$。下列说法正确的是()
A. 电压表$V_1示数为6V$
B. 电压表$V_1示数大于6V$
C. 电压表$V示数小于6V$
D. 电压表$V示数大于6V$

答案： A 解析:由题图可知,两个灯泡并联,电压表V测量电源电压,电压表$V_{1}$测量$L_{1}$两端的电压,电压表$V_{2}$测量$L_{2}$两端的电压,而并联电路电源电压与各支路两端的电压相等,因此电压表V、电压表$V_{1}$、电压表$V_{2}$的示数相等,都等于6V.

5. 如图甲所示,当开关$S由接点1转到接点2$时,电表示数变化情况如图乙所示,此时$L_1和L_2$组成______电路,灯泡$L_2$两端的电压是______$V$,电源电压是______$V$。

答案： 串联 4 6 解析:由题图甲可知,当S接1时,电路为灯$L_{1}$的简单电路,电压表测电源电压,由题图乙可知,电源电压$U=6V$;当S接2时,两个灯泡串联,电压表测灯$L_{1}$两端的电压,由题图乙可知,此时灯$L_{1}$两端的电压$U_{1}=2V$,故灯泡$L_{2}$两端的电压$U_{2}=U-U_{1}=6V-2V=4V$.

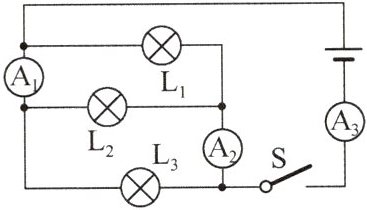

6. 如图所示,闭合开关$S$,电流表$A_1的示数为0.5A$,电流表$A_2的示数为0.4A$,电流表$A_3的示数为0.7A$。
(1)电流表$A_1$测的是通过灯______的电流,电流表$A_2$测的是通过灯______的电流,电流表$A_3$测的是通过灯______的电流。(以上均选填“$L_1$”“$L_2$”“$L_3$”中的一个或多个)
(2)通过$L_1$、$L_2$、$L_3$的电流分别为______$A$、______$A$、______$A$。

答案：
(1)$L_{2}$、$L_{3}$ $L_{1}$、$L_{2}$ $L_{1}$、$L_{2}$、$L_{3}$
(2)0.2 0.2 0.3 解析:
(1)由题图可知,三个灯泡并联,电流表$A_{1}$测通过灯$L_{2}$、$L_{3}$的总电流,电流表$A_{2}$测通过灯$L_{1}$与$L_{2}$的总电流,电流表$A_{3}$测干路电流(即通过$L_{1}$、$L_{2}$、$L_{3}$的电流之和).
(2)根据并联电路的电流特点可得,$I_{L_{2}}+I_{L_{3}}=I_{A_{1}}=0.5A$ ①,$I_{L_{1}}+I_{L_{2}}=I_{A_{2}}=0.4A$ ②,$I_{L_{1}}+I_{L_{2}}+I_{L_{3}}=I_{A_{3}}=0.7A$ ③,联立①②③解得$I_{L_{1}}=0.2A$,$I_{L_{2}}=0.2A$,$I_{L_{3}}=0.3A$.

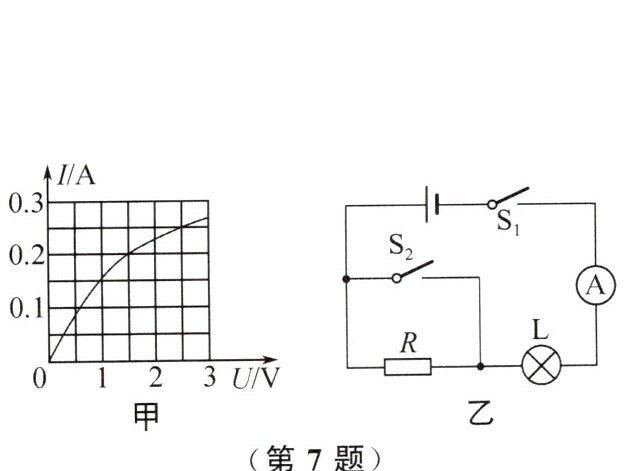

7. (2023·淄博)小灯泡的$I-U$图像如图甲所示,将它与定值电阻$R$接入图乙的电路中。只闭合开关$S_1$,电流表的示数为$0.2A$；再闭合开关$S_2$时,电流表的示数为$0.25A$。则电源电压为______$V$；只闭合开关$S_1$时,电阻$R$两端的电压为______$V$。

答案： 2.5 1 解析:只闭合开关$S_{1}$时,R与L串联,电流表测量电路中的电流,再闭合开关$S_{2}$时,R被短路,电路为小灯泡L的简单电路,此时小灯泡L两端的电压等于电源电压,通过小灯泡L的电流$I_{L}=0.25A$,由题图甲可知,此时小灯泡两端的电压$U_{L}=2.5V$,即电源电压$U=U_{L}=2.5V$;当只闭合开关$S_{1}$时,通过小灯泡的电流$I'_{L}=0.2A$,由题图甲可知,$U'_{L}=1.5V$,根据串联电路的电压特点可知,电阻R两端的电压$U_{R}=U-U'_{L}=2.5V-1.5V=1V$.

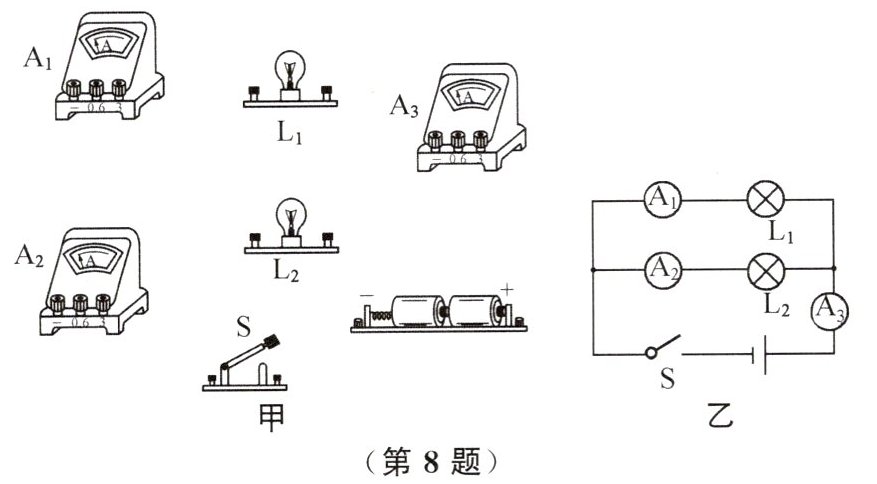

8. 在研究并联电路的电流规律时,某次实验所用的实验器材如图甲所示。
(1)按照如图乙所示的电路图,以笔画线代替导线完成如图甲所示的电路连接。

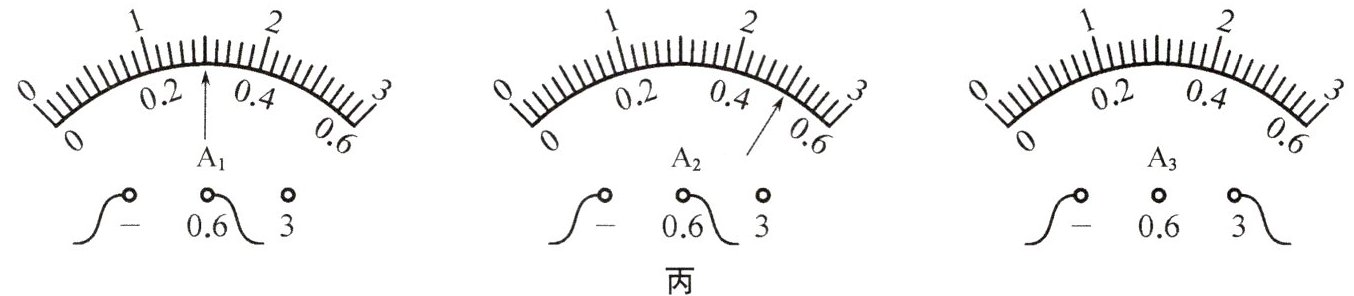

(2)实验时,电流表$A_1$、$A_2$的示数如图丙所示,通过灯$L_1$的电流为______$A$。如不计实验误差,请在图丙中标出此时电流表$A_3$指针的位置。

答案：

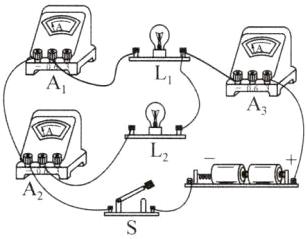

(1)如图所示(答案不唯一)
(2)0.3 图略

解析:
(1)根据“电流流向法”，先从电源正极出发依次串联电流表$A_{3}$、灯泡$L_{1}$、电流表$A_{1}$、开关、电源的负极，然后把电流表$A_{2}$、灯泡$L_{2}$串联后与电流表$A_{1}$、灯泡$L_{1}$并联。
(2)由题图丙可知，通过$L_{1}$的电流为0.3A，通过$L_{2}$的电流为0.5A，由并联电路中干路电流等于各支路电流之和可知，干路电流$I=I_{1}+I_{2}=0.3A+0.5A=0.8A$，即电流表$A_{3}$的示数为0.8A。
