《2025年课时提优计划作业本九年级物理上册苏科版》

12. 将两盏灯与电源、开关组成一个电路,用电流表测得通过两盏灯的电流相等,则两盏灯的连接方式()
A. 一定是串联
B. 一定是并联
C. 可能是串联,也可能是并联
D. 以上选项都错误

答案： C 解析:由题意可知,用电流表测得通过两盏灯的电流相等,若两盏灯串联,则通过两盏灯的电流相等;若两盏灯并联且灯的规格相同,则通过两盏灯的电流也相等,所以两盏灯可能串联,也可能并联.

13. 如图所示,当开关S闭合,电流表$A_1$的指针偏转,正常工作且有示数,电流表$A_2$的指针不动,则电路的故障可能是()

A. 灯$L_1$短路了
B. 灯$L_1$灯丝断了
C. 灯$L_2$灯丝断了
D. 灯$L_2$短路了

答案： C 解析:由题图可知,两个灯泡并联,电流表$A_{1}$测量干路电流,电流表$A_{2}$测量通过灯泡$L_{2}$的电流;当开关S闭合时,$A_{1}$指针偏转,$A_{2}$的指针不动,若两个灯泡中任一灯泡短路,则会使电源短路,电流表被烧坏,故电路中的故障不是短路,而是断路.由于电流表$A_{2}$的指针不动,说明灯$L_{2}$灯丝断了.

14. 如图所示,电源电压恒定,闭合开关S后,电路正常工作.过了一会儿,突然一个电表的示数变大,另一个电表的示数变为零,则该电路中出现的故障()

A. 一定是电阻R断路
B. 可能是电阻R短路
C. 可能是灯L断路
D. 一定是灯L短路

答案： B 解析:若电阻R断路,则电流表示数变为零,电压表示数变大,接近电源电压,符合题意,则故障可能是电阻R断路;若电阻R短路,电路总电阻减小,电路电流增大,则电流表示数变大,电压表示数变为零,符合题意,则故障可能是电阻R短路,A错误,B正确;若灯L断路,则两个电表的示数都变为零,不符合题意,C错误;若灯L短路,电路总电阻减小,电路电流增大,则电流表示数变大,电压表示数也变大,不符合题意,D错误.

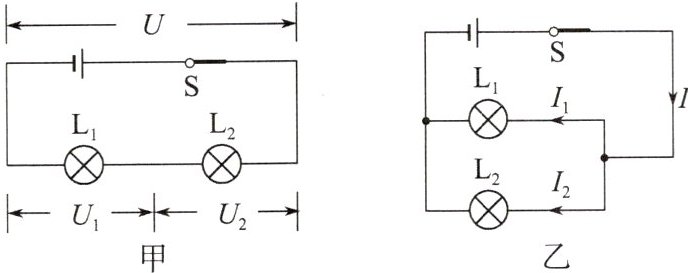

15. 在如图所示的串联电路和并联电路中,两个灯泡$L_1、$$L_2$的规格不同,开关S闭合.关于电路中的电流或电压的关系,下列说法正确的是()

A. 甲电路中$,U = U_1 = U_2$
B. 甲电路中$,U ＞ U_1 = U_2$
C. 乙电路中$,I = I_1 + I_2$
D. 乙电路中$,I ＞ I_1 = I_2$

答案： C 解析:甲电路中,两个灯泡串联,则$U = U_{1}+U_{2}$,因为两个灯泡规格不同,则$U_{1}≠U_{2}$,A、B错误;乙电路中,两个灯泡并联,则$I = I_{1}+I_{2}$,因为两个灯泡规格不同,所以$I_{1}≠I_{2}$,C正确,D错误.

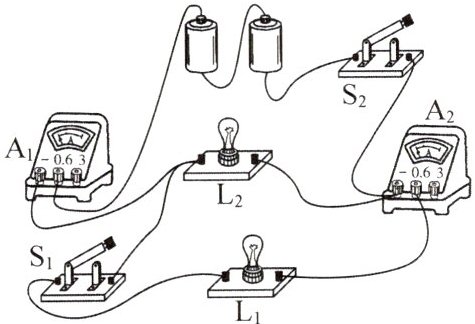

16. 在如图所示的电路中,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均发光$,A_1$示数为$0.5 A,A_2$示数为0.3 A,下列判断正确的是()

A. 电流表$A_1$测通过灯$L_2$的电流
B. 通过$L_2$的电流为0.5 A
C. 通过灯$L_1$的电流为0.3 A
D. 仅断开开关$S_1$后,灯$L_2$会变亮

答案： C 解析:由题图可知,闭合开关$S_{1}$、$S_{2}$时,$L_{1}$和$L_{2}$并联,$A_{1}$测量干路电流,$A_{2}$测量通过$L_{1}$的电流,所以干路电流为0.5A,通过$L_{1}$的电流为0.3A,通过$L_{2}$的电流为$0.5A - 0.3A = 0.2A$,A、B错误,C正确;由于并联电路各支路互不影响,所以仅断开开关$S_{1}$后,灯$L_{2}$的亮度不变,D错误.
