《2025年课时提优计划作业本九年级物理上册苏科版》

4. 在如图所示的电路中,甲是____,乙是____,丙是____,并标出甲、乙、丙三个电表的正、负极接线柱.(以上均选填“电压表”或“电流表”)

答案：
电流表 电压表 电流表 如图所示
　　　　　　　
解析:甲与电源串联，因此是电流表；乙与 $ L_{1} $ 并联，因此是电压表；丙与 $ L_{2} $ 串联，因此是电流表。根据电流流向即可标出各电表的正、负接线柱。

5. 关于电压,下列说法错误的是 ()

A. 电压是电路中形成电流的原因
B. 只要有电压,就一定有电流产生
C. 电源是提供电压的装置
D. 电路中有电流时,电路两端就一定有电压

答案： B 解析:电压是使电路中的自由电荷定向移动形成电流的原因，A正确；电流产生的条件是有电源提供电压且电路是通路，因此有电压时电路中不一定有电流，B错误；电源是电路中提供电压的装置，C正确；电压是形成电流的原因，所以电路中有电流时，电路两端一定有电压，D正确。

6. 关于电流表和电压表的使用,下列说法错误的是 ()
A. 使用前都应检查指针是否指在“$0$”刻度线处
B. 若有两个量程,一般都先用大量程“试触”
C. 两种电表都不能将两个接线柱直接接到电源的两极上
D. 接入电路时,都应使电流从正接线柱流入,从负接线柱流出

答案： C 解析:对于电流表和电压表，使用前都应检查指针是否对准“0”刻度线，A正确；为了保护电表，若有两个量程，一般都先用大量程“试触”，B正确；电流表相当于导线，所以电流表不能直接接到电源的两极上，电压表可以直接接在电源的两极上测量电源电压，C错误；对于电流表和电压表，接入电路时，都应使电流从正接线柱流入，从负接线柱流出，D正确。

7. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好.当开关$S$闭合后,会出现的现象是 ()

A. 电流表指针明显偏转
B. 小灯泡发光
C. 电压表指针明显偏转
D. 电源被烧坏

答案： C 解析:由题图可知，电压表、电流表与小灯泡串联，由于电压表的内阻很大，所以电路中的电流几乎为零，则电流表指针几乎没有偏转，小灯泡不会发光，电源不会被烧坏；电压表测电源电压，故电压表指针明显偏转。

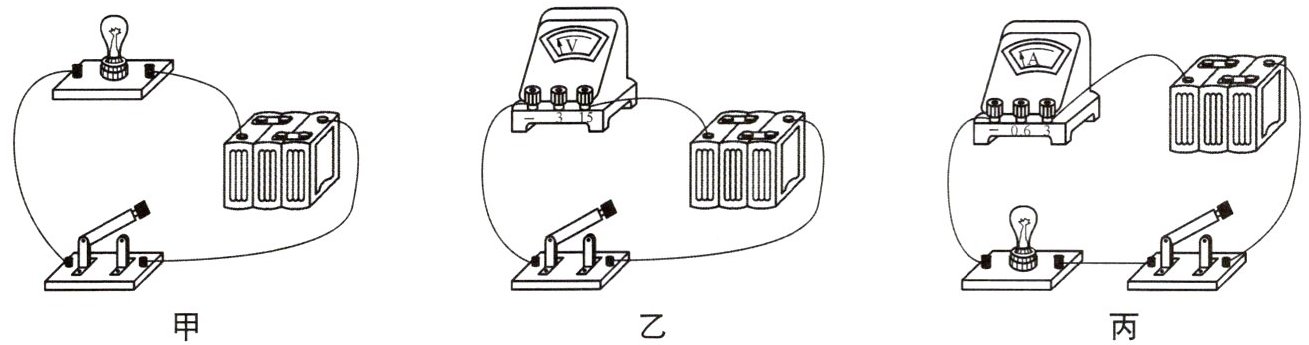

8. 实验室中有一个蓄电池,它的正、负极已经看不出来了,几名同学想通过实验来判断蓄电池的正、负极,如图所示为甲、乙、丙三种方案.下列说法正确的是 ()

A. 只有甲方案可行
B. 只有乙方案可行
C. 只有丙方案可行
D. 只有甲方案不可行

答案： D 解析:甲方案中闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以不能确定蓄电池的正、负极，A错误；乙、丙方案中均可以通过电压表或电流表指针的偏转方向来确定蓄电池的正、负极，B、C错误，D正确。

9. 在如图所示的串联电路中,当闭合开关后两灯都不亮.为了检测电路故障,小华将电压表接在灯$L_{1}$两端,发现电压表有明显示数,而电流表示数几乎为零.则电路故障可能是 ()

A. 灯$L_{1}$短路
B. 灯$L_{2}$断路
C. 电流表烧坏
D. 灯$L_{1}$断路

答案： D 解析:如果灯 $ L_{1} $ 短路，则灯 $ L_{2} $ 发光，A不符合题意；如果灯 $ L_{2} $ 断路，两灯都不发光，将电压表与 $ L_{1} $ 并联时，电压表无示数，B不符合题意；如果电流表烧坏，则电流表无示数，两个灯泡均不亮，电压表无示数，C不符合题意；如果灯 $ L_{1} $ 断路，两灯都不发光，电流表无示数，电压表与 $ L_{1} $ 并联后，电压表测量电源电压，有示数，D符合题意。

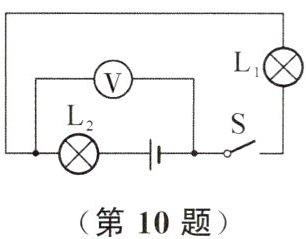

10. 在如图所示的电路中,当开关$S$闭合时,电压表测的是 ()

A. 灯$L_{2}$两端的电压
B. 电源电压
C. 灯$L_{1}$两端的电压
D. 灯$L_{2}$和电源两端的电压

答案： C 解析:电压表在电路中相当于断路，在连接时电压表与被测用电器并联。由题图可以看出，闭合开关，电路中只有一条电流的路径，灯 $ L_{1} $ 和 $ L_{2} $ 串联，电压表与 $ L_{1} $ 并联，所以此时电压表测量的是灯 $ L_{1} $ 两端的电压。
