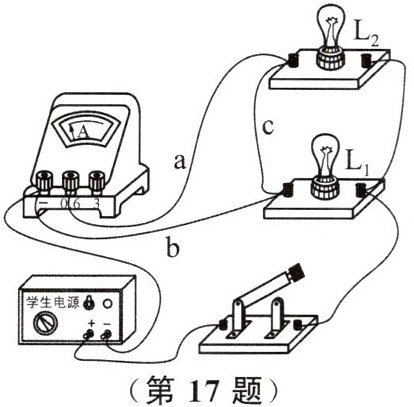

17. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 ()

A. 撤掉导线a,电流表测量的是通过小灯泡$L_{1}和L_{2}$的总电流
B. 撤掉导线a,电流表测量的是通过小灯泡$L_{1}$的电流
C. 撤掉导线b,电流表测量的是通过小灯泡$L_{1}和L_{2}$的总电流
D. 撤掉导线c,电流表测量的是通过小灯泡$L_{1}$的电流

答案： C 解析:撤掉导线 $ a $，电流表没有接入电路中，不能测量电路中的电流，A、B 错误；撤掉导线 $ b $，两灯并联，电流表测量的是通过小灯泡 $ L_{1} $ 和 $ L_{2} $ 的总电流，C 正确；撤掉导线 $ c $，两灯并联，电流表测量的是通过小灯泡 $ L_{2} $ 的电流，D 错误。

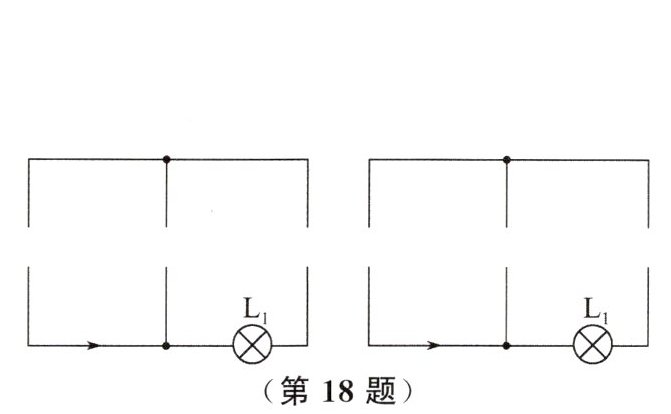

18. 请在图中分别将电源、电流表、灯$L_{2}$的电路元件符号填进电路的空缺处.要求:开关闭合后,灯$L_{1}$、$L_{2}$并联,电流方向如图所示,并在相应的图中标出电流表的正、负接线柱.(给出两种画法)

答案：
如图甲、乙所示
　 　　

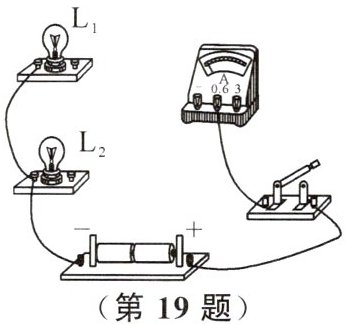

19. (2023·贵州)如图所示,请用笔画线代替导线按要求完成电路连接.要求:两灯并联,电流表测通过灯$L_{1}$的电流,开关控制整个电路,导线不能交叉.

答案：
如图所示
　　　　　　　
解析:由题意可知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯 $ L_{1} $ 的电流，则电流表与灯 $ L_{1} $ 串联在一条支路中，实物电路图如答图所示。

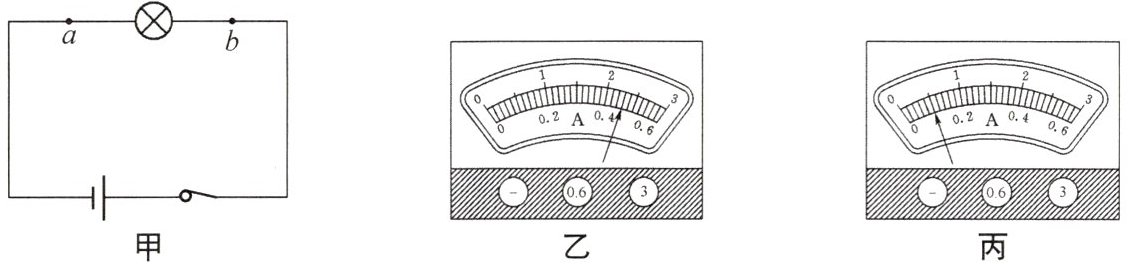

20. 小丽用有“0~0.6A”和“0~3A”两个量程的电流表探究如图甲所示的电路中通过a、b两点的电流的大小关系(电流大小相等).电流表接在a点时,指针位置如图乙所示;电流表接在b点时,指针位置如图丙所示.

(1)两次测量中指针的位置不同的原因是____.
(2)电路中的实际电流以图____(选填“乙”或“丙”)中电流表的示数为准,这是因为____.
(3)电路中的实际电流是____A.

答案：
(1)选择的量程不同
(2)乙 题图乙中电流表分度值小，读数时误差小
(3)0.46 解析:
(1)通过 $ a、b $ 两点的电流大小相等，同一电流表指针所指位置不同，原因是选用的电流表量程不同。
(2)电路中的实际电流以选择小量程时的示数为准，即以题图乙中电流表示数为准，原因是电路中电流较小时选用小量程测量误差小。
(3)题图乙中电流表的分度值是 $ 0.02A $，电路中的实际电流是 $ 0.46A $。

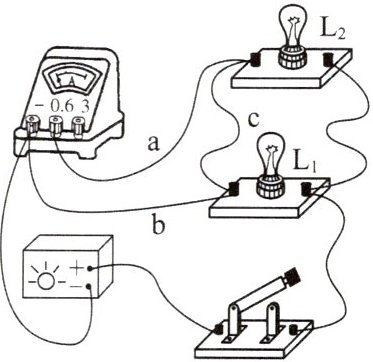

21. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 ()
