《2025年课时提优计划作业本九年级物理上册苏科版》

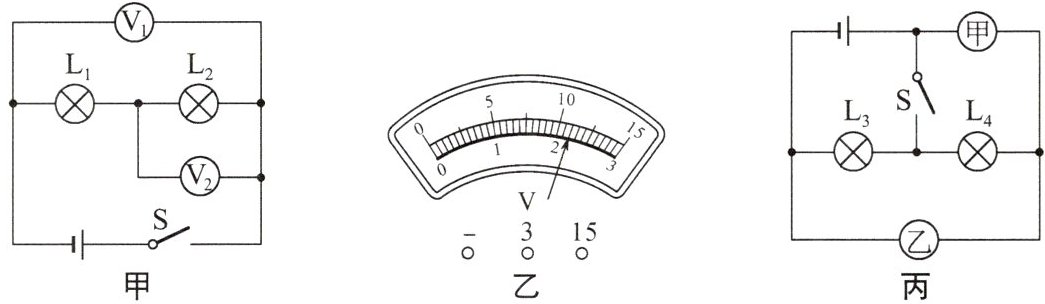

1. 小明按图甲所示的电路进行实验,当闭合开关时,用电器正常工作,电压表$V_{1}和V_{2}$的指针位置完全一样,如图乙所示,则$L_{1}$两端的电压为______V,通过灯泡$L_{1}与L_{2}$的电流之比为______.如图丙所示,当开关S闭合后,要使灯泡$L_{3}$、$L_{4}$并联,则甲表是______(选填“电压表”或“电流表”,下同),乙表是______.

答案： 8.8 1:1 电压表 电流表 解析:由题图甲可知,闭合开关后,灯泡$L_{1}$和$L_{2}$串联在电路中,电压表$V_{1}$测量电源电压,电压表$V_{2}$测量灯泡$L_{2}$两端的电压,所以电压表$V_{1}$的示数大于电压表$V_{2}$的示数,由题意可知,电压表$V_{1}$和$V_{2}$的指针位置完全一样,所以电压表$V_{1}$选择的量程为0~15V,示数$U=11V$,电压表$V_{2}$选择的量程为0~3V,示数$U_{2}=2.2V$,$L_{1}$两端的电压$U_{1}=U-U_{2}=11V-2.2V=8.8V$;串联电路中电流处处相等,所以通过灯泡$L_{1}$与$L_{2}$的电流之比为1:1;当开关S闭合后,甲表与灯泡$L_{4}$并联,则甲表为电压表,乙表与灯泡$L_{4}$串联,则乙表为电流表.

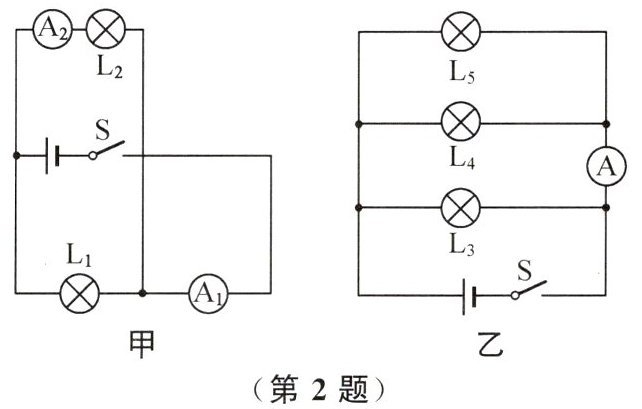

2. 在图甲中,当开关S闭合时,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.4A,则通过灯$L_{1}$的电流为______A,通过灯$L_{2}$的电流为______A;在图乙中,当开关S闭合时,通过灯$L_{3}$、$L_{4}$、$L_{5}$的电流分别是0.25A、0.4A、0.5A,则电流表A的示数为______A.

答案： 0.2 0.4 0.9 解析:在题图甲中,当开关S闭合时,$L_{1}$、$L_{2}$并联,电流表$A_{1}$测量干路电流,电流表$A_{2}$测量通过$L_{2}$的电流,所以通过灯$L_{2}$的电流$I_{2}=0.4A$,则通过灯$L_{1}$的电流$I_{1}=I-I_{2}=0.6A-0.4A=0.2A$;在题图乙中,当开关S闭合时,电流表测量通过灯$L_{4}$和$L_{5}$的总电流,所以电流表A的示数$I_{总}=I_{4}+I_{5}=0.4A+0.5A=0.9A$.

3. 在如图所示的电路中,下列分析正确的是 ()

A. 只闭合$S_{1}$时,$L_{1}$发光,$L_{2}$不发光,$A_{1}测通过L_{2}$的电流
B. 只闭合$S_{2}$时,$L_{1}$发光,$L_{2}$不发光,$A_{1}测通过L_{1}$的电流
C. 闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{2}测通过L_{2}$的电流
D. 闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$串联,$A_{1}$、$A_{2}$的示数相等

答案： C 解析:由题图可知,只闭合$S_{1}$时,电路为$L_{1}$的简单电路,此时$L_{1}$发光,$L_{2}$不发光,$A_{1}$测通过$L_{1}$的电流,A错误;只闭合$S_{2}$时,$L_{1}$、$L_{2}$都不发光,两个电流表的示数都为零,B错误;闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{1}$测干路电流,$A_{2}$测通过$L_{2}$的电流,C正确,D错误.

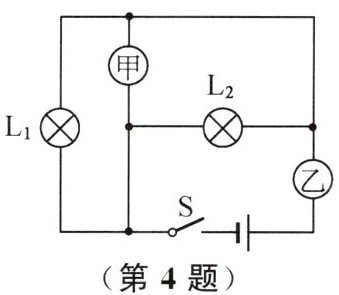

4. 在如图所示的电路中,甲、乙是连接在电路中的两个电表,闭合开关S后,灯$L_{1}$、$L_{2}$均正常发光,则 ()

A. 甲是电流表,乙是电压表,灯$L_{1}和L_{2}$串联
B. 甲是电压表,乙是电流表,灯$L_{1}和L_{2}$并联
C. 甲是电压表,乙是电流表,灯$L_{1}和L_{2}$串联
D. 甲是电流表,乙是电压表,灯$L_{1}和L_{2}$并联

答案： B 解析:如果甲是电流表,乙是电压表,则电压表串联在电路中,由于电压表的电阻很大,所以两个灯泡都不能正常发光,A、D错误;如果甲是电压表,乙是电流表,把电压表看作断路,则电流分别经灯$L_{1}$和$L_{2}$回到电源负极,灯$L_{1}$和$L_{2}$并联,两灯都能发光,B正确,C错误.

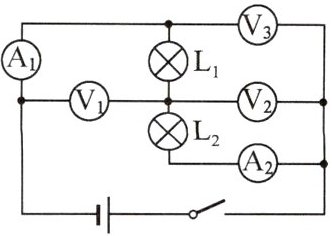

5. 在如图所示的电路中,电压表$V_{1}$、$V_{2}$、$V_{3}的示数分别为U_{1}$、$U_{2}和U_{3}$,电流表$A_{1}$、$A_{2}的示数分别为I_{1}和I_{2}$,则下列判断正确的是 ()

A. $U_{1}= U_{2}= U_{3}$,$I_{1}= I_{2}$
B. $U_{1}+U_{2}= U_{3}$,$I_{1}= I_{2}$
C. $U_{1}= U_{2}= U_{3}$,$I_{1}＞I_{2}$
D. $U_{1}= U_{2}+U_{3}$,$I_{1}= I_{2}$

答案： B 解析:由题图可知,灯$L_{1}$和$L_{2}$串联,根据串联电路中电流处处相等可知,电流表$A_{1}$与电流表$A_{2}$示数相等,即$I_{1}=I_{2}$;串联电路的总电压等于各用电器两端电压之和,由题图可知,电压表$V_{3}$测电源电压,电压表$V_{2}$测灯泡$L_{2}$两端的电压,电压表$V_{1}$测灯泡$L_{1}$两端的电压,故$U_{1}+U_{2}=U_{3}$.
