17. 小华同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示.若此时将开关闭合,则 ()

A. 两个电表都会被烧坏
B. 电流表不会被烧坏,电压表被烧坏
C. 两个电表都不会被烧坏
D. 电压表不会被烧坏,电流表被烧坏

答案： D 解析:电流表直接接到电源两极上，造成电源短路，通过电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以电压表不会被烧坏。

18. 小明同学用有“$0\sim 3V$”和“$0\sim 15V$”两个量程的电压表测电压时,电压表“$-$”接线柱已经接入电路,在用“$0\sim 15V$”量程试触时,指针位置如图所示,则下一步的实验操作应该是 ()

A. 直接接$c$接线柱,然后读数
B. 直接接$b$接线柱,然后读数
C. 断开开关,接$c$接线柱,闭合开关后读数
D. 断开开关,接$b$接线柱,闭合开关后读数

答案： D 解析:电压表的指针偏转幅度太小，这样读数的误差较大，故应该选用小量程进行测量，所以改接“0～3V”的量程，操作是断开开关，接入b接线柱，闭合开关后读数。

19. 如图所示,下列说法正确的是 ()

A. 灯$L_{1}与灯L_{2}$并联,电压表测灯$L_{1}$两端的电压
B. 灯$L_{1}与灯L_{2}$并联,电压表测灯$L_{2}$两端的电压
C. 灯$L_{1}与灯L_{2}$串联,电压表测灯$L_{1}$两端的电压
D. 灯$L_{1}与灯L_{2}$串联,电压表测灯$L_{2}$两端的电压

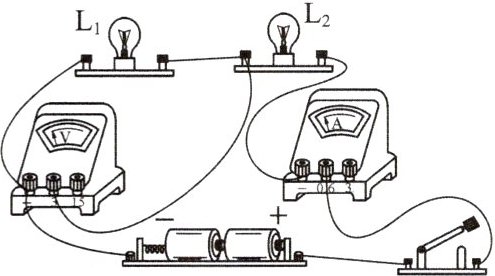

答案： C 解析:由题图可知，电流从电源正极出发经开关、电流表、灯 $ L_{2} $、$ L_{1} $ 回到负极，电压表并联在 $ L_{1} $ 两端，则灯 $ L_{1} $ 与灯 $ L_{2} $ 串联，电压表测灯 $ L_{1} $ 两端的电压。

20. 如图所示,甲、乙两个小灯泡连接在电路中,①②③是电压表或电流表,闭合开关后 ()

A. 若①②为电流表,③为电压表,两灯都亮
B. 若①②为电压表,③为电流表,两灯都亮
C. 若①③为电压表,②为电流表,两灯串联且都不亮
D. 若①③为电流表,②为电压表,两灯并联且都亮

答案： D 解析:如果①②为电流表，③为电压表，则甲灯会被短路，所以甲灯不亮，A错误；如果①②为电压表，③为电流表，则乙灯未接入电路中，所以乙灯不亮，B错误；如果①③为电压表，②为电流表，则甲灯和乙灯串联，两灯都亮，C错误；如果①③为电流表，②为电压表，则甲灯和乙灯并联，两灯都亮，D正确。

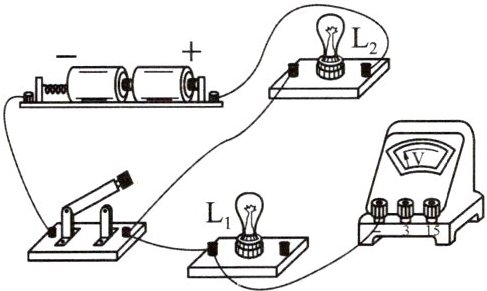

21. 为探究并联电路中电压的规律,请用笔画线代替导线在图中把电路连接完整,要求电压表测量灯$L_{1}$两端的电压.

答案：

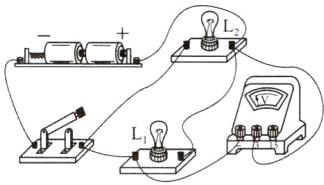

如图所示(答案不唯一)
　　　　　
解析:探究并联电路中电压的规律，两灯应并联，电压表与待测用电器并联，电源电压为3V，故电压表选用小量程与灯 $ L_{1} $ 并联，如答图所示。

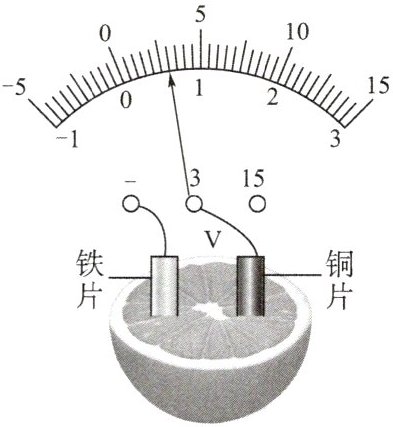

22. (2024·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.
(1)用电压表测量电压,该水果电池的电压为____$V$,水果电池是将____能转化为电能.
(2)该水果电池正极是____(选填“铁片”或“铜片”).
(3)为获得更高电压,可以将多个水果电池____联.

答案：
(1)0.6 化学
(2)铜片
(3)串 解析:
(1)题图中电压表选用的量程是0～3V，分度值为0.1V，则该水果电池的电压为0.6V；水果电池在供电的过程中将化学能转化为电能。
(2)题图中电压表的指针正向偏转，说明电压表的“3”接线柱与水果电池的正极相连，则该水果电池的正极是铜片。
(3)因为串联电池组的总电压等于各个电池的电压之和，因此为了获得更高电压，可以将多个水果电池串联。
