《2025年课时提优计划作业本九年级物理上册苏科版》

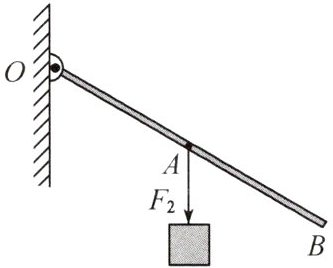

1. (2023·苏州)用直棒提升重物,画出图中所用最小动力$F_{1}和阻力F_{2}的力臂l_{2}$.

答案：
如图所示

解析:绳子对杠杆的拉力为阻力 $ F_{2} $，方向竖直向下，反向延长阻力 $ F_{2} $ 的作用线，过支点 $ O $ 作 $ F_{2} $ 的作用线的垂线段，即为阻力臂 $ l_{2} $；杠杆平衡时所用最小动力的作用点为离支点最远的 $ B $ 点，动力方向与 $ OB $ 垂直，这样动力臂最长（等于 $ OB $），最省力，动力使杠杆逆时针转动。

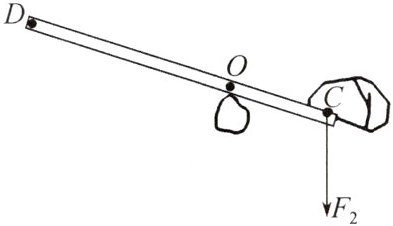

2. (2023·丹东)如图所示,用轻质撬棒撬动地面上的石头,$O$是撬棒的支点,$F_{2}$是阻力.请在图中画出作用在$D点的最小动力F_{1}及动力臂l_{1}和阻力臂l_{2}$.

答案：
如图所示

解析:已知支点为 $ O $，要求作用在 $ D $ 点的动力 $ F_{1} $ 最小，由杠杆平衡条件可知，动力臂 $ l_{1} $ 应最长，最长的动力臂等于 $ OD $；要使杠杆平衡，$ F_{1} $ 的方向应向下，且与 $ OD $ 垂直，即过 $ D $ 点作垂直于 $ OD $ 向下的最小动力 $ F_{1} $；过 $ O $ 点作阻力 $ F_{2} $ 作用线的垂线段，即为阻力臂 $ l_{2} $。

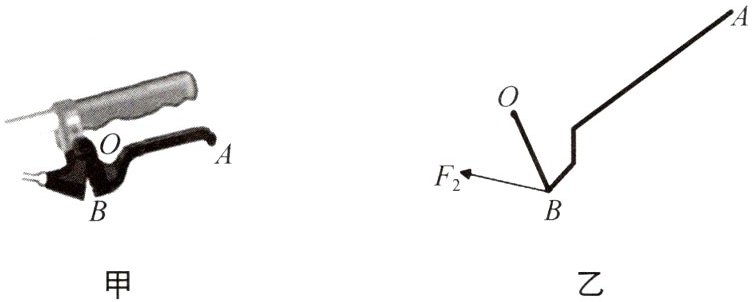

3. (2023·凉山)图甲是自行车的手闸,其中$ABO$部分可视为一个杠杆,其简化示意图如图乙所示,$O$为支点,$F_{2}$为阻力,请在图乙中画出:①作用在$A点的最小动力F_{1}及其力臂l_{1}$;②阻力$F_{2}的力臂l_{2}$.

答案：
如图所示

解析:当 $ OA $ 作为动力臂 $ l_{1} $ 时，动力臂是最长的，根据杠杆平衡条件可知，此时动力是最小的，动力的方向应该垂直于 $ OA $ 向上；过支点 $ O $ 作阻力 $ F_{2} $ 作用线的垂线段，即为阻力臂 $ l_{2} $。

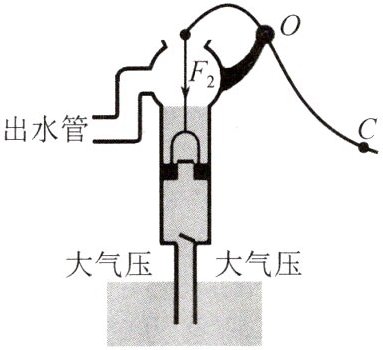

4. (2023·眉山)学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆$C$处用力便可取水.请在图中画出:①阻力$F_{2}的力臂l_{2}$;②在$C处所用最小力F_{1}$的示意图.

答案：
如图所示

解析:支点为 $ O $，过 $ O $ 点作 $ F_{2} $ 作用线的垂线段，即为力臂 $ l_{2} $；根据杠杆的平衡条件可知，当阻力和阻力臂一定时，动力臂越长越省力，连接支点 $ O $ 和力 $ F_{1} $ 的作用点 $ C $，$ OC $ 为最长的动力臂，过 $ C $ 点作 $ OC $ 的垂线段，即为最小力 $ F_{1} $，方向向下。
