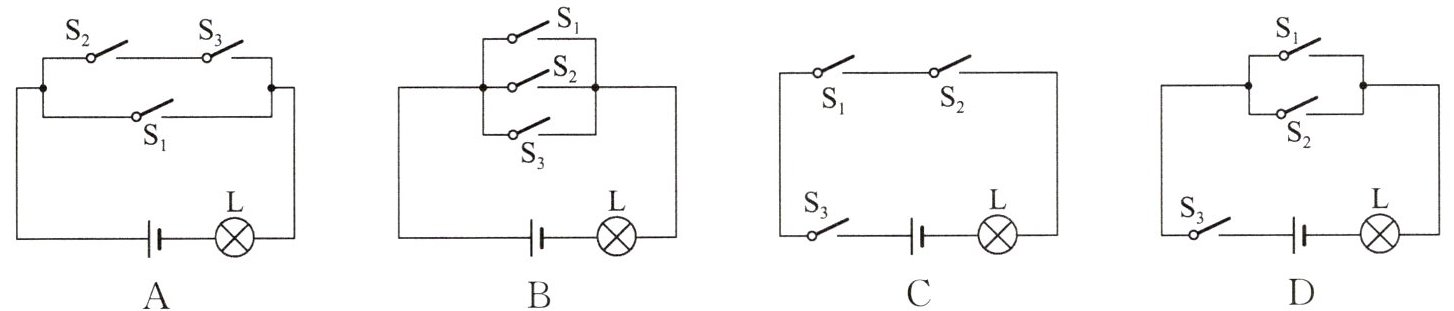

15. (2023·通辽)常规智能手机是通过指纹开关$S_{1}或密码开关S_{2}$来解锁的,若其中任一方式解锁失败,锁定开关$S_{3}$均会断开从而暂停手机解锁功能,$S_{3}$将在一段时间后自动闭合从而恢复解锁功能。若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是()

答案： D　解析:由题意可知，指纹开关$S_{1}$或密码开关$S_{2}$均可以解锁手机,锁定开关$S_{3}$断开时暂停手机解锁功能,则指纹开关$S_{1}$和密码开关$S_{2}$可以独立工作、互不影响，是并联连接的，且锁定开关$S_{3}$和灯泡均位于干路上，结合电路图可知,D符合题意。

16. 如图所示,闭合开关S后,发现灯$L_{1}$不亮,$L_{2}$正常发光。此电路的故障可能是()

A. 开关S接触不良
B. 灯$L_{1}$的灯丝断了
C. 灯$L_{1}$两端的接线柱被一根导线直接相连
D. 灯$L_{2}$的灯丝断了

答案： B　解析:由题图可知,灯$L_{1}$、$L_{2}$并联，灯$L_{1}$不亮，而$L_{2}$正常发光，因此灯$L_{2}$、开关S都没有故障，可能是灯$L_{1}$断路或短路;若灯$L_{1}$短路，则电源被短路，灯$L_{2}$也不亮，会烧坏电源，与题意不符,所以只可能是灯$L_{1}$断路，此时$L_{2}$所在支路不受影响。

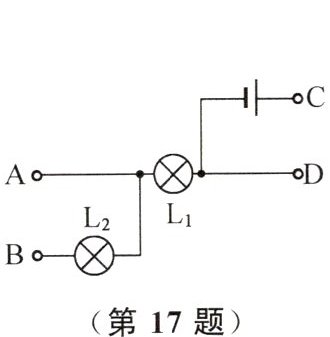

17. 如图所示,A、B、C、D是四个接线柱,要使$L_{1}$、$L_{2}$并联,应用导线分别连接____两个接线柱和____两个接线柱。

答案：
A、C　B、D　解析:若把接线柱A与C连接,接线柱B与D连接,则电路中有两条电流的流通路径，此时$L_{1}$、$L_{2}$并联，如答图所示
　　　　　　　

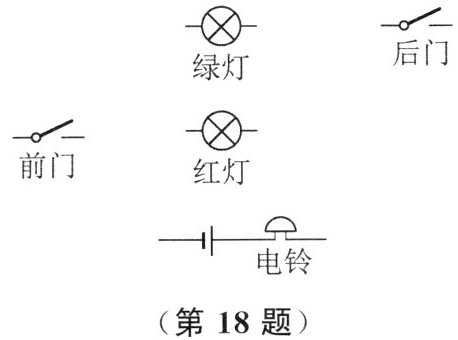

18. 学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前、后门来的客人均可呼叫。前门来的客人闭合开关,办公室的电铃响、红灯亮；后门来的客人闭合开关,办公室的电铃响、绿灯亮。请帮助他画出符合要求的电路图(导线不得交叉)。

答案：
如图所示
　　　　　　　
解析:红灯亮、铃响表示前门来人,绿灯亮、铃响表示后门来人，说明两灯互不影响,即为并联，且前门的控制开关与红灯在同一支路,后门的控制开关与绿灯在同一支路。无论前门还是后门来人都会响铃，说明电铃在干路中，据此连接电路图。

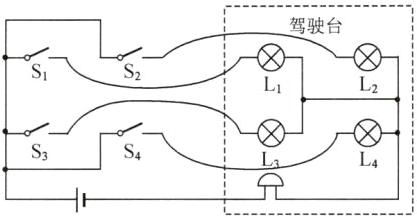

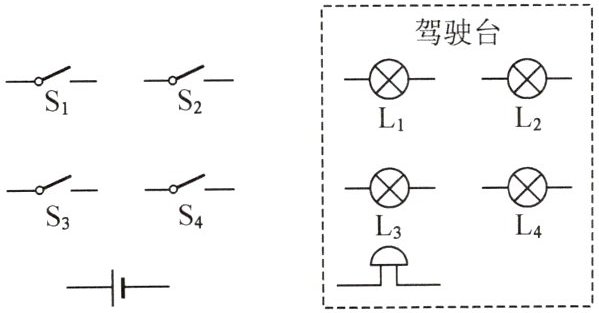

19. 小轿车一般有四个车门,为防止行驶时车门没关好带来危险,有些车设计了报警电路。四个车门都关闭时电铃不响且指示灯都不亮；只要有一个车门没有关闭,电铃就会报警,对应的指示灯($S_{1}对应L_{1}$,其他类推)就会发光,根据指示灯发光情况可判断哪一个车门没有关闭。请你在图中将各元件连接,设计出符合要求的电路图。(说明：每个车门控制一个开关,当车门关闭时开关断开,车门打开时开关闭合)

答案：
如图所示
　　　
