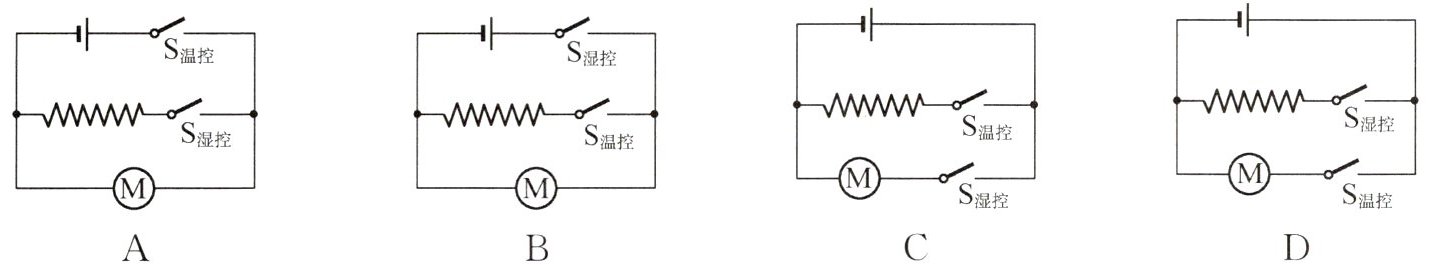

6. (2024·常州)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料.将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾潮湿时就会吹风.吹风过程中,当桶内温度低时,吹热风;当桶内温度高时,吹冷风,直至垃圾变干,整个电路结束工作.开关$S_{湿控}$在垃圾湿时闭合、干时断开;开关$S_{温控}$在桶内温度低($\leqslant 60^{\circ}C$)时闭合、温度高($＞60^{\circ}C$)时断开.下列电路图中符合要求的是 ()

答案： B 解析:由题意可知,当桶内温度低时,吹热风,当桶内温度高时,吹冷风,则电热丝与电动机并联,温控开关在电热丝所处支路上;垃圾变干,整个电路结束工作,则湿控开关在干路上.B符合题意.

7. 小华乘坐高铁时发现高铁每节车厢都有两间厕所,只有当两间厕所的门都关上时(每扇门的插销都相当于一个开关),车厢中的指示牌才会发光,指示牌提示旅客“厕所有人”.请你帮她连接方框中各电路元件,设计出符合上述要求的电路图.

答案：
如图所示
　　　　　　　
解析:由题意可知,当两间厕所的门都关上时,车厢中的指示灯才会发光,说明两个开关串联,共同控制指示灯.

8. 小明一家是美满的三口之家.为了倡导民主的家庭生活,采用投票的方式决定假期是否外出旅游,小明、爸爸和妈妈分别设计了一个家庭决策表决器.现给你1个灯泡,2节干电池,3个开关,导线若干,请你设计符合下列要求的电路图.(开关闭合表示同意,断开表示不同意,三人各自控制一个开关,表决后只要灯亮就决定去旅游,请在开关旁注明控制开关的人)

(1)爸爸设计的原理是只要一人赞成,闭合所控制的开关,灯就亮.
(2)妈妈设计的是“一票否决器”,只要一人否决,断开所控制的开关,灯就不亮.
(3)小明设计的原理是如果父母至少一人同意,同时自己也要去的话,他们就决定去旅游.

答案：
如图所示
　 　　　
　　　　　　　　
解析:
(1)3个开关并联后控制灯泡,只要闭合任意1个开关,灯就会亮.
(2)3个开关串联后控制灯泡,只要断开任意1个开关,灯就不亮.
(3)小明控制的开关在干路上,控制整个电路,爸爸、妈妈控制的开关并联连接,在支路上.
