5. 如图所示,粗心的小明把电流表并联接在了灯$L_{1}$的两端,此时如果闭合开关,一定会发生的情况是 ()

A. 电源短路
B. 电流表损坏
C. 灯$L_{1}$不亮
D. 灯$L_{2}$的灯丝烧断

答案： C 解析:电流表的电阻极小，在电路中相当于导线，所以把电流表并联在灯 $ L_{1} $ 的两端时，会使灯 $ L_{1} $ 短路，所以灯 $ L_{1} $ 一定不亮；此时电路中还有一只灯泡 $ L_{2} $，没有造成电源短路，电流表与灯 $ L_{2} $ 不会被烧坏，灯 $ L_{2} $ 发光。

6. 如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量通过小灯泡的电流,则下列连接方式正确的是 ()

A. M接a,N接b
B. M接d,N接a
C. M接c,N接d
D. M接d,N接c

答案： C 解析:电流表与小灯泡串联，电流应从电流表的正接线柱流入，负接线柱流出，所以可以将电流表连接在 $ c、d $ 间或者 $ b、d $ 间，则 $ M $ 接 $ b $ 或 $ c $，$ N $ 接 $ d $。

7. 如图所示,小明在“探究串联电路电流规律”的实验中,闭合开关后,两灯均不亮,他用一个电流表去检测电路故障.当电流表接A、B两点时两灯均不亮;当电流表接B、C两点时,有一盏灯亮了,且电流表有示数.产生这一现象的原因可能是 ()

A. $L_{1}$断路
B. $L_{1}$短路
C. $L_{2}$断路
D. $L_{2}$短路

答案： C 解析:若 $ L_{1} $ 断路，当电流表接 $ A、B $ 两点时，灯泡 $ L_{2} $ 会发光，当电流表接 $ B、C $ 两点时，两灯都不亮，电流表没有示数，A 不符合题意；若 $ L_{1} $ 短路，则闭合开关后灯泡 $ L_{2} $ 会发光，B 不符合题意；若 $ L_{2} $ 断路，当电流表接 $ A、B $ 两点时，两灯都不亮，当电流表接 $ B、C $ 两点时，灯泡 $ L_{1} $ 会发光，电流表有示数，C 符合题意；若 $ L_{2} $ 短路，则闭合开关后灯泡 $ L_{1} $ 会发光，D 不符合题意。

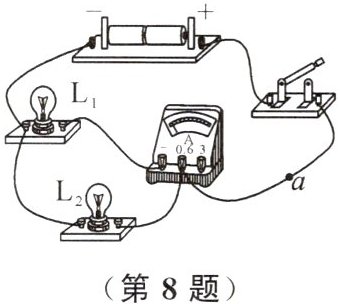

8. (2023·济宁)在如图所示的电路中,闭合开关时,下列说法正确的是 ()

A. 灯$L_{1}与灯L_{2}$串联
B. 开关只能控制灯$L_{2}$
C. 电流表测通过灯$L_{1}$的电流
D. 电流从电流表经a点流向开关

答案： C 解析:由题图可知，闭合开关时，两个灯泡并联，A 错误；开关在干路中，控制整个电路，B 错误；电流表和灯 $ L_{1} $ 串联，因此电流表测的是通过 $ L_{1} $ 的电流，C 正确；电流从开关经 $ a $ 点流向电流表，D 错误。

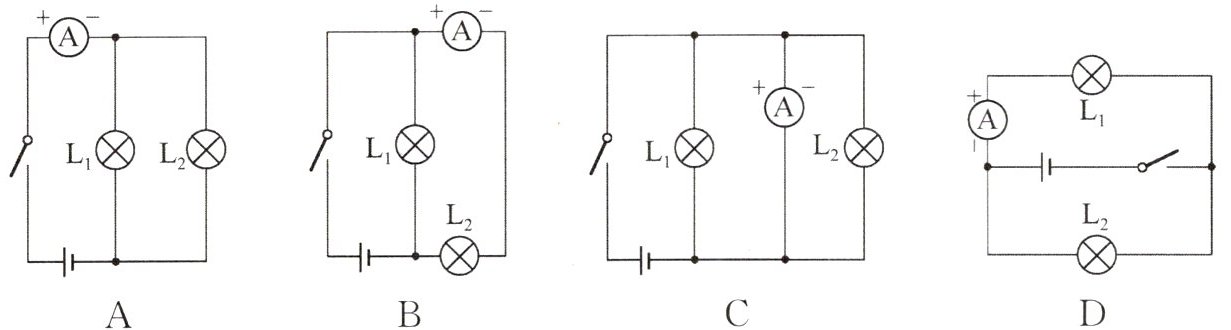

9. 观察如图所示的四个电路图,在图A所示的电路中,电流表测的是____(选填“干路”“通过$L_{1}$”或“通过$L_{2}$”,下同)的电流;在图B所示的电路中,电流表测的是____的电流;在图C所示的电路中,出现的错误是____;在图D所示的电路中,出现的错误是____.

答案： 干路 通过 $ L_{2} $ 电流表接在电源两极，造成电源短路 电流表的正、负接线柱接反了 解析:在题图 A 所示的电路中，电流表串联在干路中，所以电流表测的是干路的电流；在题图 B 所示的电路中，电流表串联在 $ L_{2} $ 所在的支路上，所以电流表测的是通过 $ L_{2} $ 的电流；在题图 C 所示的电路中，电流表直接连接到电源的两极，电流表会造成短路，损坏电源；在题图 D 所示的电路中，出现的错误是电流表的正、负接线柱接反了。

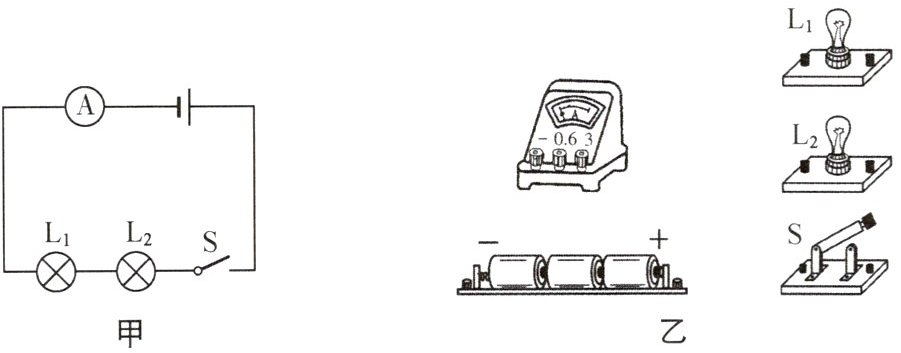

10. 如图甲所示为测量通过小灯泡电流的电路图,请在图乙中完成对应的实物电路图(电流表选用0~0.6A的量程).

答案：
如图所示
