《2025年课时提优计划作业本九年级物理上册苏科版》

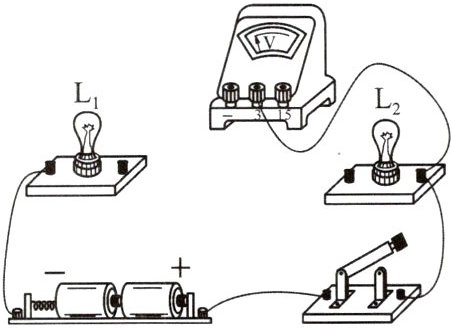

11. (2024·贵州)如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接.要求:两灯串联,电压表测量小灯泡$L_{2}$两端的电压,导线不能交叉.

答案：

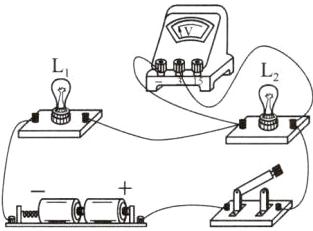

如图所示(答案不唯一)
　　　　　
解析:由题意可知，两灯串联，先将两个灯泡首尾相连，电压表与 $ L_{2} $ 并联，用导线连接 $ L_{2} $ 的左接线柱(或 $ L_{1} $ 的右接线柱)和电压表“一”接线柱。

12. 小华在实验室做实验时,将三节干电池串联起来作为电源,则电源电压是____$V$;若将它们并联起来作为电源,则电源电压是____$V$.

答案： 4.5 1.5 解析:干电池串联后的总电压等于各节干电池的电压之和，而干电池并联后的总电压等于单个干电池的电压。

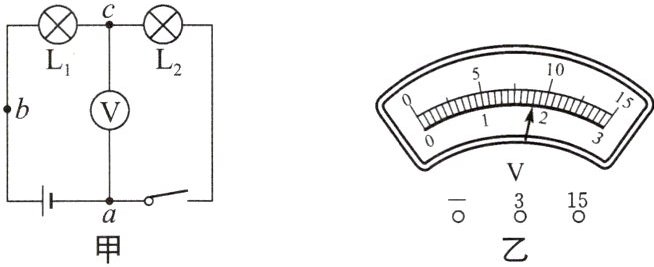

13. 在如图甲所示的电路中,电源由四节干电池串联而成,闭合开关,电压表的示数如图乙所示.

(1)灯$L_{1}与L_{2}$的连接方式是____,$L_{2}$两端的电压为____$V$.
(2)为测量电源电压,小明直接将$c点的导线改接到b$点,实验没有成功,原因是____.

答案：
(1)串联 1.8
(2)电源电压大于电压表的量程，无法读数 解析:
(1)由题图甲可知，两灯串联，电压表测 $ L_{2} $ 两端的电压；一节干电池的电压为1.5V，所以四节干电池串联组成的电源电压 $ U = 4 \times 1.5V = 6V $，由题图乙中电压表的指针位置可知，电压表选择的是“0～3V”量程，分度值为0.1V，示数为1.8V，即 $ L_{2} $ 两端的电压 $ U_{2} = 1.8V $。
(2)小明直接将c点的导线改接到b点，电压表测电源电压，由于电源电压大于电压表的量程，所以无法读数。

14. 下列有关常见电压值的表述正确的是 ()
A. 一节干电池的电压是$2V$
B. 我国家庭电路的电压是$110V$
C. 手机电池的电压约为$3.7V$
D. 电脑$USB接口的输出电压是220V$

答案： C 解析:一节干电池的电压为1.5V，A错误；我国家庭电路的电压是220V，B错误；现在的手机普遍使用锂离子电池，锂离子电池的电压普遍是3.7V，C正确；电脑USB接口的输出电压对人是安全的，不可能是220V，D错误。

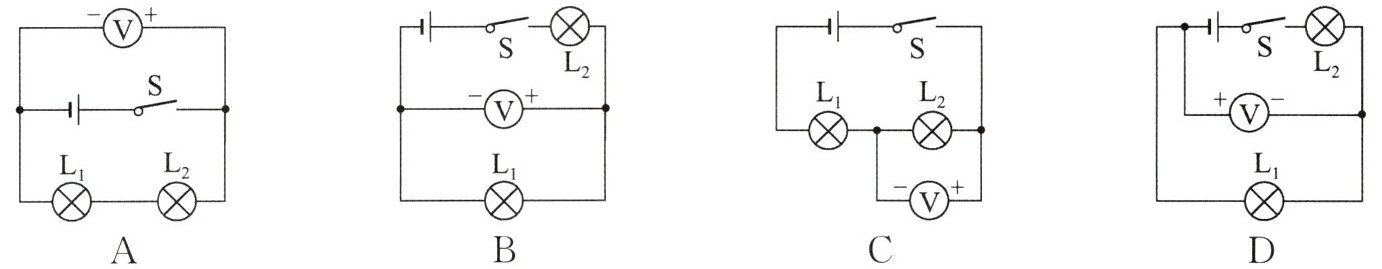

15. 同学们对电压表的测量对象总是判断不准.在众多的方法中,给大家介绍一种简单方法:在某个电路中,同学们可用大拇指或橡皮等小工具遮住电源.你会发现,电压表和某个用电器(或某部分电路)形成封闭的回路,则该电压表测量的对象为该用电器(或该部分电路)两端的电压.利用这种方法分析:下列电路图中,电压表能测出灯$L_{1}$两端的电压的是 ()

答案： B 解析:A选项中，电压表测 $ L_{1} $、$ L_{2} $ 两端的总电压，电压表的正、负接线柱连接正确，A不符合题意；B选项中，电压表测 $ L_{1} $ 两端的电压，电压表的正、负接线柱连接正确，B符合题意；C选项中，电压表测 $ L_{2} $ 两端的电压，电压表的正、负接线柱连接正确，C不符合题意；D选项中，电压表的正、负接线柱接反了，D不符合题意。

16. 如图所示为某同学在实验室用电压表测电压时所设计的一个电路图.下列关于此电路的说法不正确的是 ()

A. 电压表不可能同时测得$L_{1}$、$L_{2}$两端的电压
B. $S_{1}和S_{2}$不能同时闭合,否则电路将短路
C. 若$S_{1}和S_{2}$都断开,则电压表示数为零
D. 在测得$L_{1}$两端的电压后,只需断开$S_{1}$、闭合$S_{2}$,就能直接测出$L_{2}$两端的电压

答案： D 解析:因为 $ L_{1} $、$ L_{2} $ 串联在电路中，则电压表不可能同时与 $ L_{1} $、$ L_{2} $ 并联，A正确；由题图可知，$ S_{1} $ 和 $ S_{2} $ 同时闭合时，电源的两极直接相连，电源被短路，B正确；若 $ S_{1} $ 和 $ S_{2} $ 都断开，则电压表没有接入电路中，电压表示数为零，C正确；在测 $ L_{1} $ 两端的电压时，电流是从电压表的正接线柱流入，负接线柱流出，断开 $ S_{1} $、闭合 $ S_{2} $ 后，电流会从电压表的负接线柱流入，正接线柱流出，即电压表的正、负接线柱接反了，不能使用，D错误。
