《2025年课时提优计划作业本九年级物理上册苏科版》

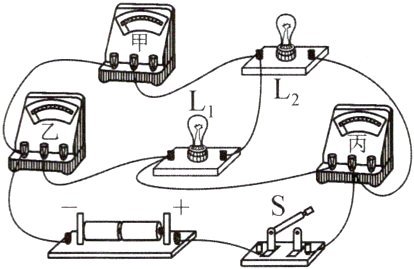

6. (2023·济南)如图所示的实物电路由电源、开关S、两个小灯泡$L_{1}$、$L_{2}$和甲、乙、丙三个电表(电流表或电压表)组成.闭合开关S后,两个小灯泡$L_{1}$、$L_{2}$均能发光.下列关于甲、乙、丙三个电表的判断正确的是 ()

A. 甲是电压表,乙、丙是电流表
B. 乙是电压表,甲、丙是电流表
C. 甲是电流表,乙、丙是电压表
D. 丙是电流表,甲、乙是电压表

答案： B 解析:若甲是电压表,乙、丙是电流表,则闭合开关后,电源短路,$L_{1}$、$L_{2}$均不亮,A错误;若乙是电压表,甲、丙是电流表,则闭合开关后,$L_{1}$、$L_{2}$并联,均能发光,B正确;若甲是电流表,乙、丙是电压表,则闭合开关后,电路为$L_{2}$的简单电路,$L_{1}$不发光,$L_{2}$发光,C错误;若丙是电流表,甲、乙为电压表,则电压表串联接入电路中,$L_{1}$、$L_{2}$均不发光,D错误.

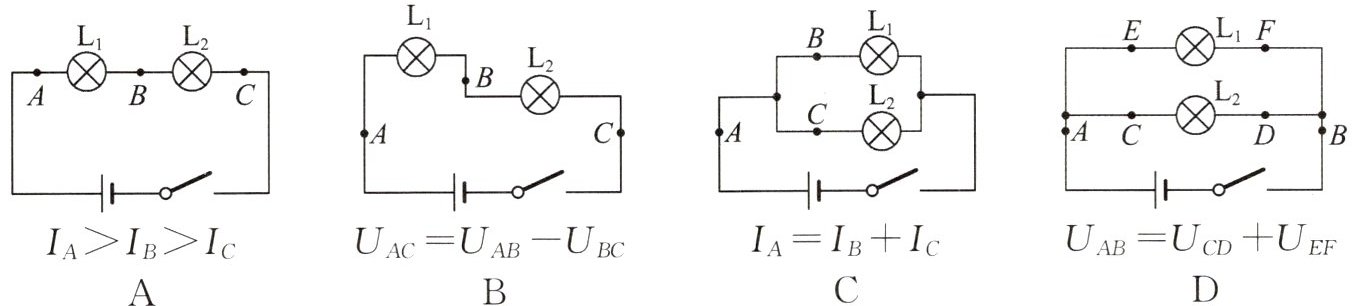

7. 下列电路图中,对应的电压、电流的关系正确的是 ()

答案： C 解析:A选项中,$L_{1}$和$L_{2}$串联,串联电路中各处的电流相等,则$I_{A}=I_{B}=I_{C}$,A错误;B选项中,$L_{1}$和$L_{2}$串联,串联电路两端的总电压等于各部分电路两端的电压之和,则$U_{AC}=U_{AB}+U_{BC}$,B错误;C选项中,$L_{1}$和$L_{2}$并联,并联电路中总电流等于各支路电流之和,则$I_{A}=I_{B}+I_{C}$,C正确;D选项中,$L_{1}$和$L_{2}$并联,并联电路两端的总电压等于各支路两端的电压,则$U_{AB}=U_{CD}=U_{EF}$,D错误.

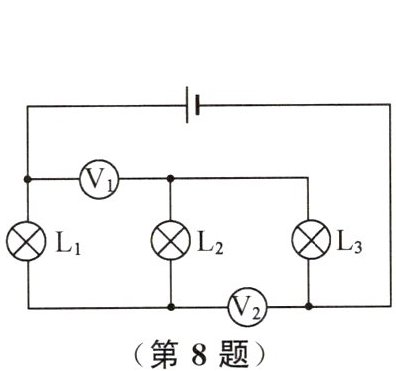

8. 如图所示,下列说法错误的是 ()

A. 这是一个串联电路,电压表$V_{2}$测电源电压
B. 把图中电压表换成电流表,则电路成为并联电路
C. 图中电压表$V_{1}测L_{1}和L_{2}$两端的电压之和
D. 如果图中的三个灯泡完全相同,则两个电压表的示数也一定相同

答案： A 解析:由题图可知,电路中的电流只有一条路径,即从电源正极出发,经过灯泡$L_{1}$、$L_{2}$、$L_{3}$回到负极,故是串联电路,电压表$V_{2}$测量的是$L_{2}$和$L_{3}$两端的电压之和,电压表$V_{1}$测$L_{1}$和$L_{2}$两端电压之和,A错误,C正确;把题图中电压表换成电流表后,由于电流表相当于导线,所以三个灯泡处于三条支路中,即三个灯泡并联,B正确;通过每个灯泡的电流相同,若灯泡的规格相同,则每个灯泡两端的电压相同,故两个电压表的示数也一定相同,D正确.

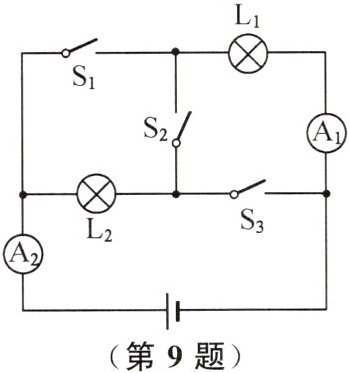

9. 根据电路图回答问题.
(1)若只闭合$S_{2}$,电流表$A_{1}$的示数为0.2A,则电流表$A_{2}$的示数为______A.
(2)若要使两灯并联,应闭合开关______,此时电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.9A,则通过灯$L_{1}$的电流为______A,通过灯$L_{2}$的电流为______A.
(3)当$S_{1}$、$S_{2}$、$S_{3}$均闭合时,电流表______会被烧坏.

答案：
(1)0.2
(2)$S_{1}$和$S_{3}$ 0.6 0.3
(3)$A_{2}$ 解析:
(1)若只闭合$S_{2}$,灯$L_{1}$和$L_{2}$串联,串联电路中电流处处相等,电流表$A_{1}$的示数为0.2A,故电流表$A_{2}$的示数也为0.2A.
(2)闭合开关$S_{1}$和$S_{3}$时,两灯并联,电流表$A_{1}$测通过$L_{1}$的电流,故通过灯$L_{1}$的电流$I_{1}=0.6A$;电流表$A_{2}$测的是干路电流,并联电路中干路电流等于各支路电流之和,故通过灯$L_{2}$的电流$I_{2}=I-I_{1}=0.9A-0.6A=0.3A$.
(3)当$S_{1}$、$S_{2}$、$S_{3}$均闭合时,电源短路,通过电流表$A_{2}$的电流过大,电流表$A_{2}$会被烧坏.

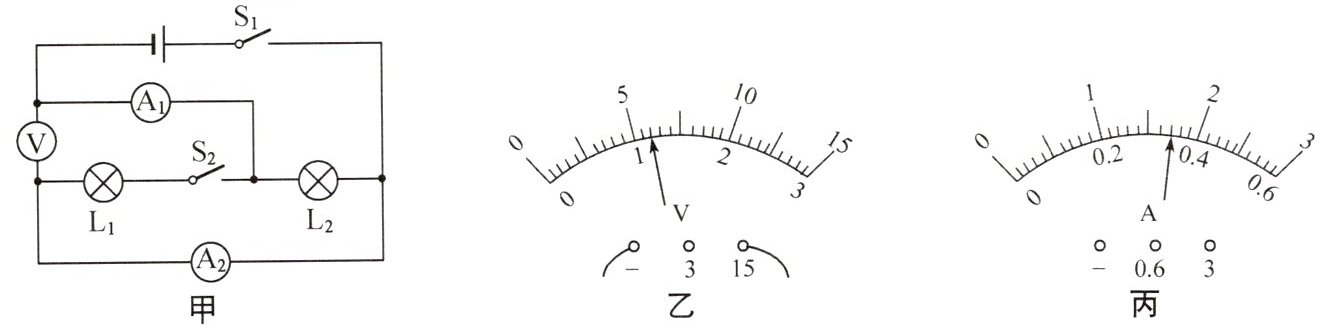

10. 如图甲所示,仅闭合开关$S_{1}$,电压表的示数如图乙所示;再闭合$S_{2}$,两个电流表的指针位置均如图丙所示.当$S_{1}$、$S_{2}$都闭合时,两灯______联,通过$L_{1}$的电流为______A,灯$L_{1}$两端的电压为______V;当仅闭合$S_{1}$时,电流表$A_{1}$的示数为______A.

答案： 并 0.34 6 1.36 解析:由题图甲可知,仅闭合开关$S_{1}$,电路为$L_{2}$的简单电路,电压表测电源电压,由题图乙可知,电压表使用"0~15V"量程,分度值为0.5V,示数为6V.由题图甲可知,当$S_{1}$、$S_{2}$都闭合时,两灯是并联的,电流表$A_{1}$测干路电流,电流表$A_{2}$测通过$L_{2}$的电流,电流表$A_{1}$示数应大于电流表$A_{2}$示数,因两个电流表的指针位置相同,所以电流表$A_{1}$使用"0~3A"量程,分度值为0.1A,示数为1.7A,电流表$A_{2}$使用"0~0.6A"量程,分度值为0.02A,示数为0.34A,即通过灯$L_{1}$的电流为0.34A;根据并联电路电压特点可知,灯$L_{1}$两端的电压等于电源电压,为6V.当仅闭合$S_{1}$时,只有$L_{2}$连入电路中,电流表$A_{1}$测通过$L_{2}$的电流,此时通过$L_{2}$的电流与开关$S_{1}$、$S_{2}$都闭合时通过$L_{2}$的电流相等,所以电流表$A_{1}$的示数为1.7A-0.34A=1.36A.
