《2025年综合应用创新题典中点九年级物理全一册教科版》

7. [2022.苏州]某型号的电水壶有加热和保温两个挡位，其电路如图所示。加热挡和保温挡的功率分别为1200W和44W，当S闭合、S1断开时，电水壶处于________挡。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是________J，此过程中电水壶的效率η = ________%。[c水 = 4.2×10³J/(kg·℃)]

答案： 保温;3.36×10⁵;70

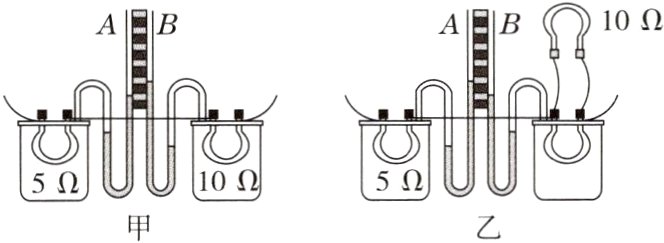

8. [2023.成都一诊]在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置(两个透明容器中封闭着等量的空气)。下列说法正确的是(　　　)

A. U形管中液面高度变化主要是由管中液体的热胀冷缩引起
B. 图甲所示装置可以探究电流通过导体产生的热量与电阻的关系
C. 图乙所示装置中，右边透明容器内的电阻阻值应该为10Ω
D. 图乙所示装置不能探究电流通过导体产生的热量与通电时间的关系

答案： B

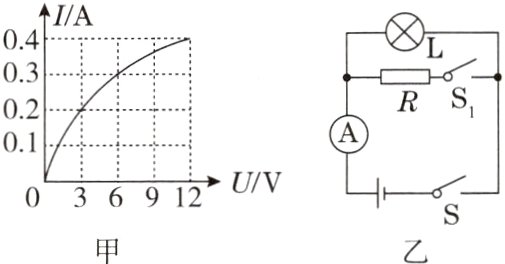

9. [2023.淄博模拟]如图甲所示是小灯泡L的I - U关系图像，将小灯泡L与电阻R接入图乙所示的电路中。只闭合开关S，电流表的示数为0.3A;再闭合开关S1，电流表的示数为0.9A。下列说法正确的是　　　　　(　　　)

A. 此时小灯泡L的电阻是30Ω
B. 电路的电源电压是12V
C. 整个电路的电功率是3.6W
D. 通电10s电阻R产生的热量是36J

答案： D

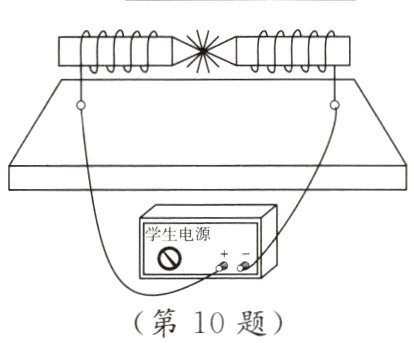

10. (开放性试题)[2023.扬州]学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触处出现了明亮的电火花，这是因为铅笔尖接触处的______________;要让电火花更亮，方法是________________________，原理是______________。

答案： 电阻较大;增大电源的电压(或把铅笔芯削得更尖);Q = I²Rt

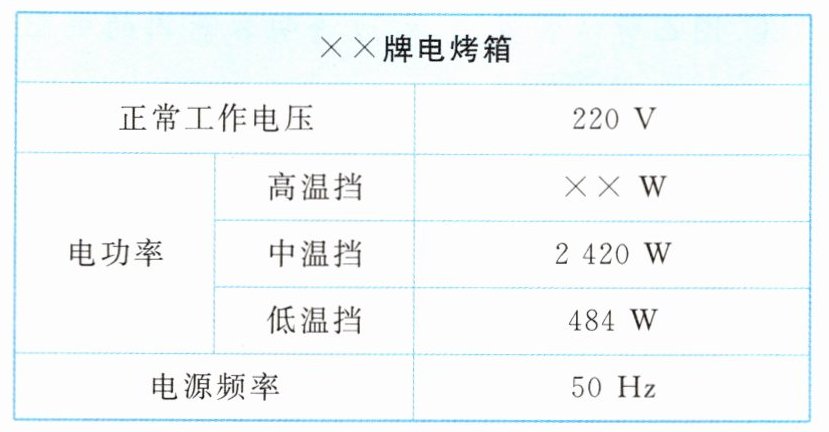

11. 某电烤箱的电路如图所示，电阻丝R1、R2的阻值均不变。该电烤箱的铭牌如表所示，其中高温挡的电功率模糊不清。S闭合、S2接b时，电烤箱处于________挡。该电烤箱处于低温挡正常工作50s产生的热量为________J。

答案： 中温;2.42×10⁴
