《2025年综合应用创新题典中点九年级物理全一册教科版》

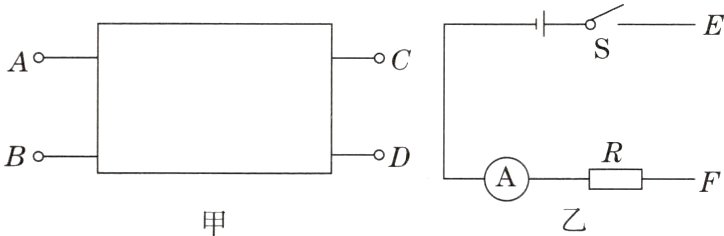

1. 有一个电学黑箱，其外形如图甲所示，箱体外有A、B、C、D四个接线柱，箱体内部只有三个阻值分别为20Ω、15Ω、10Ω的定值电阻。为了探究其内部结构，先组装一个电路，如图乙所示，电源电压为3V，电流表量程为0~0.6A，电阻R的阻值为5Ω。把这个电路的E、F端分别与黑箱外的A、B、C、D其中两个接线柱相连，根据电流表的示数，推测黑箱内部电阻的连接情况。

(1) 把组装电路的E、F端分别与黑箱外的A、C接线柱连接时，电流表示数为0.12A，此时，黑箱内的电阻Rx = ________Ω。
(2) 把组装电路的E、F端与黑箱外的接线柱连接:分别与C、D接线柱连接时，电流表示数为0.06A；分别与A、D接线柱连接时，电流表示数为0.1A；分别与A、D接线柱连接，同时用导线把B、D连接时，电流表示数为0.15A。请在图甲中画出电阻的连接方式，并在图中标出每个电阻的阻值。

答案：

(1)20
(2)如图所示。

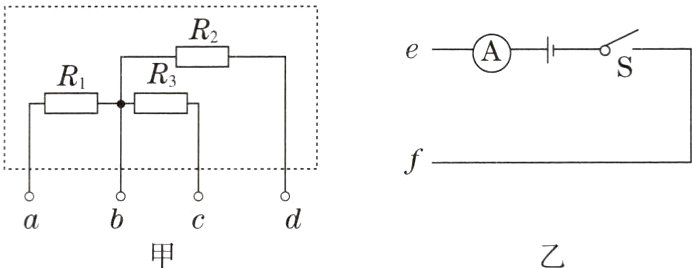

2. 小李同学用三个阻值分别为3Ω、6Ω、12Ω的定值电阻制作了一个电路黑箱，内部结构如图甲所示，a、b、c、d为四条引线的接线柱。为了确定R₁、R₂、R₃的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3V，电流表量程为0~0.6A。

(1) 小王将f与a相连，e与b相连，正要闭合S，小李阻止了他，因为______________________。
(2) 小王保持f与a相连，将e改为与c相连，闭合S，电流表示数为Iₐ；断开S，保持f与a相连，将e改为与d相连，闭合S，电流表示数为Iₐd。小王发现Iₐ = 2Iₐd，请确定R₁、R₂、R₃的阻值:__________________________。

答案：
(1)可能超过电流表的量程　　
(2)R₁ = 6Ω，R₂ = 12Ω，R₃ = 3Ω

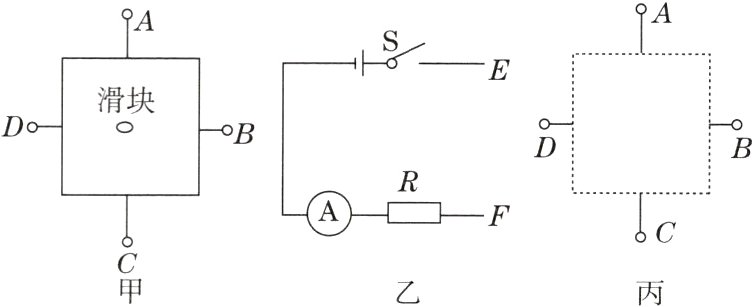

3. [2023.天津期中]实验室有一个电学黑箱，其外形如图甲所示，箱体外有四个接线柱，箱盖上有一个塑料滑块。小明和同组的同学一起探究其内部结构，实验室老师提醒他们，黑箱内部元件只有一个滑动变阻器和两个定值电阻，滑动变阻器只有两个接线柱接入电路。经过讨论，全组的意见是先制作一个探测器，把这个探测器分别与黑箱外的接线柱相连，再根据测出的数据，推测内部的连接情况。

(1) 小明组装的探测器如图乙所示，其中电源电压为3V，电流表量程为0~0.6A，电阻R的阻值为5Ω，R的作用是________________。

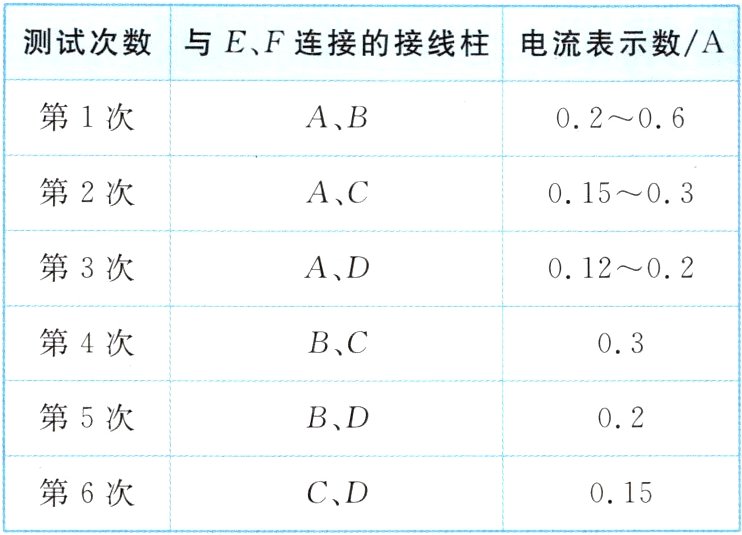

(2) 同学们把探测器的E、F端分别与黑箱的接线柱连接，闭合开关S，移动滑块，记下的数据如表所示。则滑动变阻器的最大阻值为________Ω。

(3) 请在图丙中的虚线框内画出箱内各元件的连接方式，并在定值电阻旁标明其阻值。

答案：

(1)保护电路　
(2)10
(3)如图所示。
