《2025年综合应用创新题典中点九年级物理全一册教科版》

1. 下列关于串联电路的说法错误的是　　(　　　)
A. 各用电器是逐个顺次地连接起来的
B. 家中各用电器之间是串联的
C. 一个开关可使电路中的灯泡同时发光或同时熄灭
D. 若一个用电器内部开路，则其余用电器不能正常工作

答案： B

2. 以下电路中，两灯串联的是　　　　　　(　　　)

答案： A

3. 关于并联电路，下列说法正确的是　　(　　　)
A. 在并联电路中的两个小灯泡不能够同时亮，同时熄灭
B. 并联电路中开关控制所有用电器
C. 并联电路中各支路之间有时会发生干扰
D. 并联电路中各支路之间互不干扰
电路的串联和并联3见答案册8页

答案： D

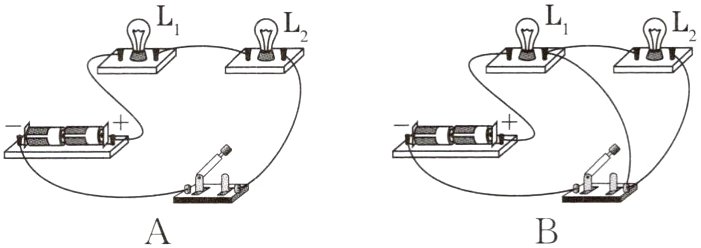

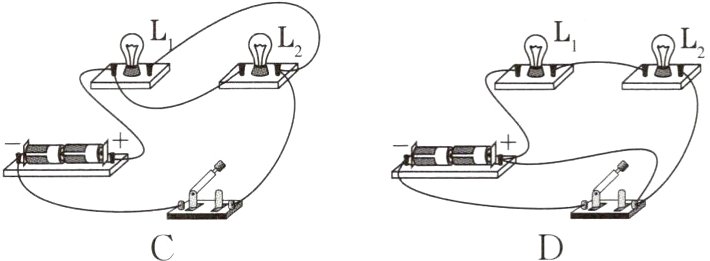

4. [2023.汕头模拟]如图所示，当开关S闭合后，灯泡L₁、L₂并联的是　　　　　　　　　(　　　)

答案： B

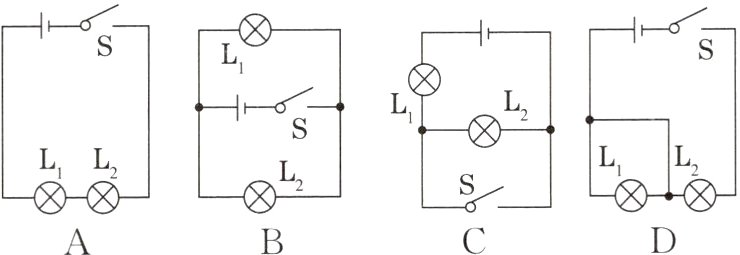

5. [2023.柳州二模]如图，各电路中开关闭合，两灯都亮且互不影响的是　　　　　　　(　　　)

答案： C [点拨]由题意知，两灯并联。题图A中，闭合开关时电流只有一条路径，两灯串联，故A不符合题意；题图B中，闭合开关时电流只有一条路径，是L₁的简单电路，L₂短路不亮，故B不符合题意；题图C中，闭合开关时，电流有两条路径，分别流经灯泡L₁和L₂，两灯并联，故C符合题意；题图D中，闭合开关时电流会不经用电器直接从电源正极流向负极，属电源短路，两灯都不亮，故D不符合题意。

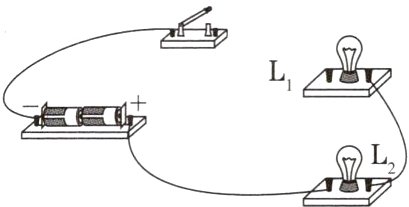

6. [2022.淮安]用笔画线代替导线，连接图中实物电路，使电灯L₁、L₂串联。

答案：
[解]如图所示。

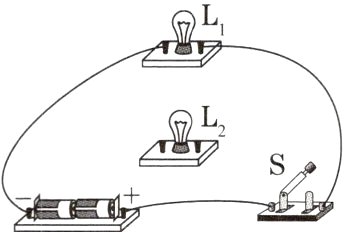

7. 如图所示，请用笔画线代替导线将电路连接完整，要求:开关S控制两盏灯，两盏灯并联。

答案：
[解]如图所示。
