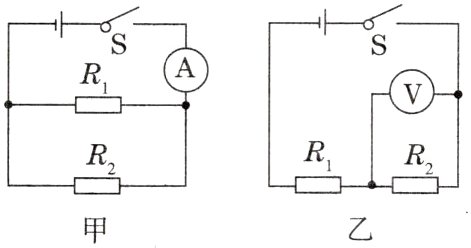

3. [2023.绥化]定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流为0.3A，则通过R2的电流为____A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表的示数为3V，则R1两端的电压为________V。

答案： 0.2；2　[点拨]定值电阻R₁和R₂并联，电流表测量干路的电流，电流表的示数为0.5A，通过R₁的电流为0.3A，因在并联电路中，干路电流等于各支路电流之和，则通过R₂的电流I₂ = I - I₁ = 0.5A - 0.3A = 0.2A；将R₁和R₂串联在电路中，电源电压为5V，电压表的示数为3V，因串联电路中总电压等于各部分电路两端的电压之和，则R₂两端的电压U₂ = U - U₁ = 5V - 3V = 2V。

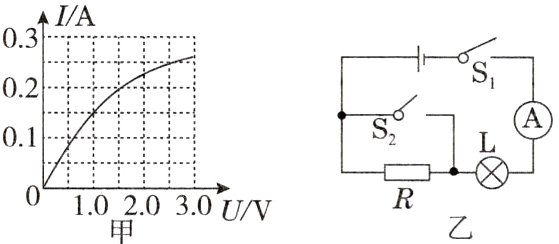

4. [2023.淄博]小灯泡的I - U图像如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为________V；只闭合开关S1时，电阻R两端的电压为________V。

答案： 2.5；1　[点拨]只闭合开关S₁，R与L₁串联，电流表测量电路中的电流，再闭合开关S₂时，R短路，只有L₁工作，此时小灯泡L₁两端的电压等于电源电压，根据图像可知，电流为0.25A时，电压为2.5V，即电源电压U = 2.5V；当只闭合开关S₁，通过小灯泡的电流为0.2A，小灯泡两端的电压为1.5V，根据串联电路的电压规律可知，电阻R两端的电压U_R = U - U₁ = 2.5V - 1.5V = 1V。

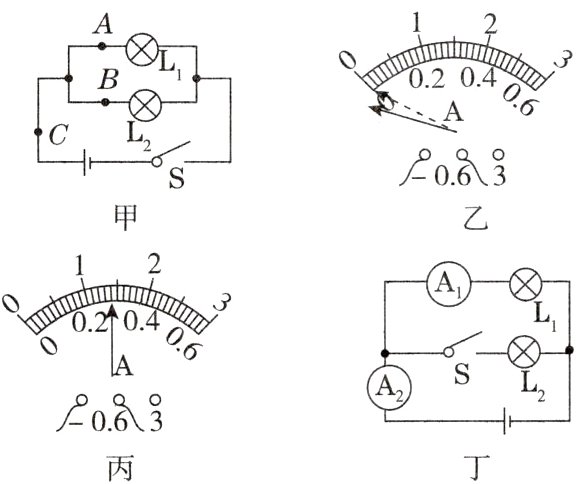

5. [2023.内江模拟改编]小宁在做探究并联电路电流规律的实验，图甲是实验的电路图。

(1) 在连接电路时发现，电流表的指针在图乙的位置，这是因为没有________。纠正后继续接好电路，闭合开关，指针又偏到图乙的位置，这是因为____________________________。
(2) 小宁在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为________A。
(3) (实验评估)最终，小宁测出了A、B、C三处的一组电流，并记录在表格中，立即得出了并联电路的电流规律。请你指出他的实验过程应如何改进:____________________________。
(4) 实验结束后，小宁又利用器材换个电源连接了如图丁所示的电路，当开关S由断开到闭合时，电流表A1的示数________(填“变大”“变小”或“不变”)。小宁惊奇地发现闭合开关后两个灯泡都亮，并且两个表都偏转了22个小格，请帮小宁推算出流过L2的电流是________A。

答案：
(1)调零；电流表的正、负接线柱接反了　
(2)0.28　
(3)换用不同规格的灯泡进行多次实验　
(4)不变；1.76
[点拨]
(1)在连接电路时发现，电流表的指针不在“0”刻度线位置，这是因为没有调零；接好电路，闭合开关，指针又偏到题图乙的位置，即电流表反向偏转，原因则是电流表的正、负接线柱接反。
(2)题图丙所示电流表选择的是小量程，分度值为0.02A，电流表的示数为0.28A。
(3)只测一组数据，根据一组数据总结的实验结论存在偶然性，小宁应该换用不同规格的灯泡进行多次实验。
(4)题图丁所示的电路中，开关S断开时，电路中只有灯泡L₁，两电流表示数相等；开关S闭合时，两灯泡并联，电流表A₂测干路电流，A₁测通过灯泡L₁的电流。因并联电路中，各支路互不影响，通过L₁的电流大小即电流表A₁的示数不变。并联电路中，干路中的电流要大于任何一个支路的电流，由于两个表都偏转了22小格，所以电流表A₂选用的是大量程，分度值为0.1A，示数为2.2A，电流表A₁选用的是小量程，分度值为0.02A，示数为0.44A，根据并联电路的电流规律可知，通过L₂的电流I₂ = I - I₁ = 2.2A - 0.44A = 1.76A。

6. [2023.朝阳模拟]现进行“探究串联电路的电压规律”实验。

(1) 如图所示，连接电路时，至少需要________根导线；实验中应选择________(填“相同”或“不同”)规格的小灯泡。
(2) 在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________(填一种)。
(3) (实验评估)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端的电压。她________(填“能”或“不能”)测出L2两端的电压，理由是______。

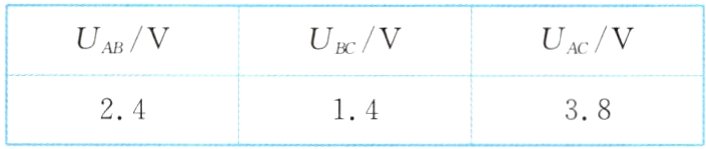

(4) 小芳分别测出AB、BC、AC间的电压，并记录在如下表格中，分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小芳的做法进行评价:__________。

答案：
(1)6；不同　
(2)L₁开路(或L₁短路)　
(3)不能；电压表的正、负接线柱接反了　
(4)一次实验具有偶然性，应更换不同规格的小灯泡进行多次实验　[点拨]
(1)由电路图可知，共需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍性，应该选取不同规格的小灯泡进行实验。
(2)串联电路电压表示数为零“短在内，断在外”，因电压表测量L₁两端的电压，所以故障可能是L₁短路或L₁开路。
(3)电压表的正接线柱靠近电源的正极，负接线柱靠近电源的负极，若直接将与A连接点相连的导线改接到C连接点，则电压表的正、负接线柱接反，不能测出L₂两端的电压。
(4)小芳只进行了一次实验，结果具有偶然性，应更换不同规格的小灯泡进行多次实验，使实验结论具有普遍性。
