《2025年综合应用创新题典中点九年级物理全一册教科版》

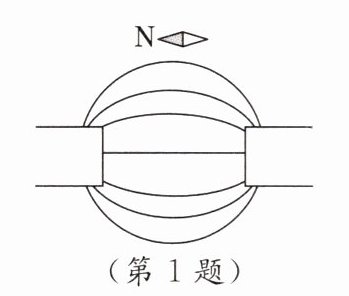

1.[2023.福州模拟]根据图中小磁针的指向，标出磁感线的方向、磁体的N极和S极。
　　　　

答案：
[解]如图所示。
　

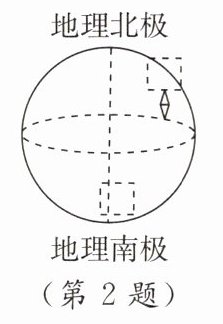

2.[2023.苏州二模]如图所示，位于地球北半球的小磁针处于静止状态，请在虚线方框内标出相应位置的地磁磁极和小磁针静止时的磁极。

答案：
[解]如图所示。
　

3.[2023.淄博]闭合开关后，小磁针静止时的指向如图所示，请标出电源的“+”“-”极和通电螺线管的N、S极，并画出螺线管外部通过小磁针中心的磁感线。
　　　　　　　　

答案：
[解]如图所示。
　

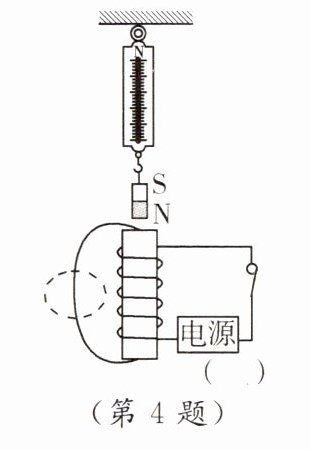

4.[2023.德州]如图所示，闭合开关后弹簧测力计示数减小。请标出电源右端的极性，并在虚线框内画出磁感线的方向。
　

答案：
[解]如图所示。
　

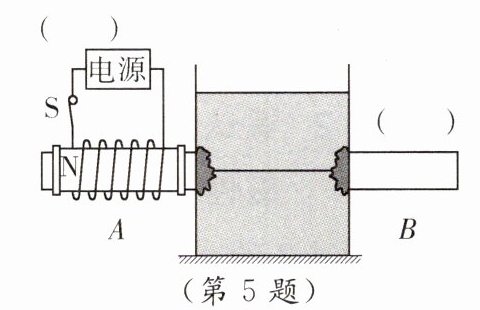

5.[2023.仙桃]磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B,闭合S后的情景如图所示(图中画出了一条磁感线)。已知A的左端为N极，请在括号内标出电源左端的极性(“+”或“-”)、B右端的磁极(“N”或“S”),并标出图中磁感线的方向。

答案：

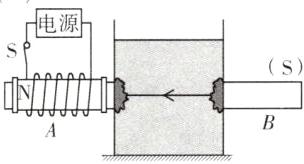

[解]如图所示。
　
[点拨]已知A的左端为N极，根据安培定则，电流应该从通电螺线管的左端流入，从右端流出，正面电流方向向上，故电源的左端是正极。A和B两个磁体相互吸引，所以B的左端是N极，右端是S极，图中的磁感线的方向从右往左。

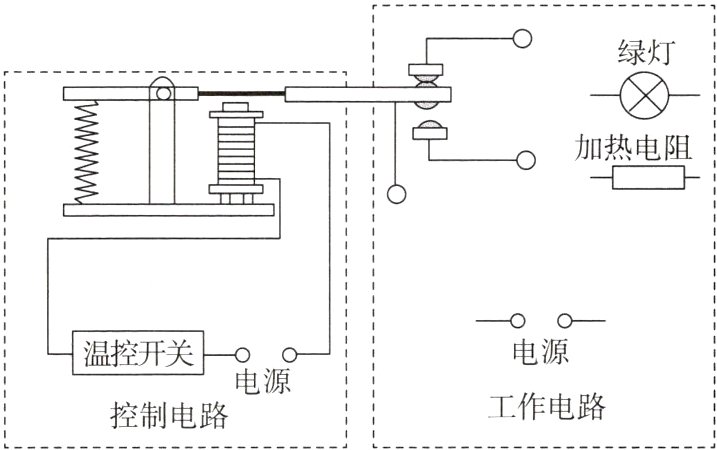

6.[2023.丹东一模]某同学设计的冬季家庭温度自动控制器的工作原理如图所示。当室温低于25℃时，温控开关闭合，绿灯不亮，加热电阻工作;当室温不低于25℃时，温控开关断开,绿灯亮，加热电阻不工作，表示温度已经达到25℃。请根据以上要求，用笔画线代替导线，完成工作电路部分的连接。
　

答案：

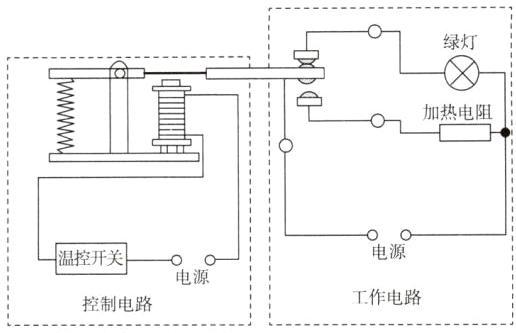

[解]如图所示。
　
[点拨]当室内温度低于25℃时，温控开关闭合，绿灯不亮，加热电阻工作，说明衔铁是被吸下的，动触点与下面的静触点接触，使加热电阻工作；当室温不低于25℃时，温控开关断开，绿灯亮，加热电阻不工作，说明衔铁是被拉起的，动触点与上面的静触点接触，使绿灯工作。加热电阻与绿灯工作时互不影响，是并联的。
