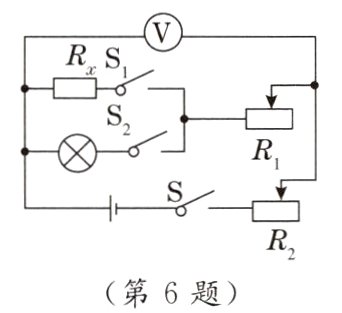

6. [2023.南京三模改编]小京想测量小灯泡两端电压为2.5V时的电阻，他设计了如图所示的电路。已知电源电压不变，两只滑动变阻器R₁和R₂的最大阻值分别为R₁和R₂，请完成实验步骤。
(1)闭合开关S、S₂，断开S₁，__________________,调节滑动变阻器R₂的滑片，使电压表的示数为2.5V。
(2)断开开关S₂，闭合S、S₁，调节滑动变阻器______的滑片，使电压表的示数仍为2.5V。
(3)保持滑动变阻器R₁的滑片不动，将滑动变阻器R₂的滑片移到最左端，读出电压表的示数U₁，再将R₂的滑片移到最右端，读出电压表的示数U₂。
(4)小灯泡两端电压为2.5V时，小灯泡的电阻R = ________(用物理量符号表示)。

答案：
(1)将滑动变阻器$R_1$的滑片移至最左端　
(2)$R_1$　
(4)$\frac{U_1R_2}{U_1 - U_2}$

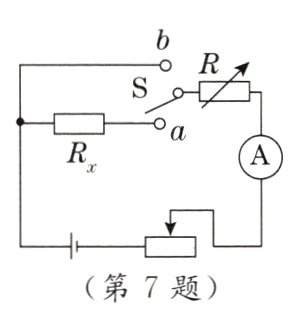

7. [2023.无锡三模]小红设计了如图所示的实验电路来测电阻Rx的阻值，图中R为电阻箱。
(1)开关接a，调节电阻箱和滑动变阻器滑片至适当位置，使电流表示数为I，记下电阻箱示数R₁。
(2)开关接b，保持滑动变阻器滑片位置不变，调节电阻箱使电流表示数仍为I，记下电阻箱示数R₂，则Rx = ________(用所测物理量符号表示)。
(3)若开关接b时，滑动变阻器滑片不小心向左移动了少许，则测出的Rx的阻值________(填“偏大”或“偏小”)。

答案：
(2)$R_2 - R_1$　
(3)偏大

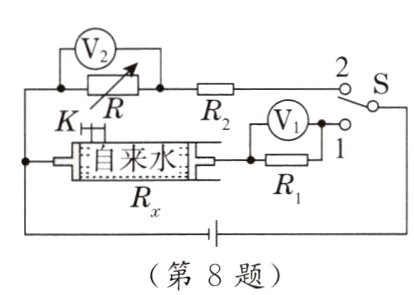

8. [2023.潍坊改编]为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R₁(阻值为4kΩ)、定值电阻R₂(阻值为3kΩ)、电阻箱R₃(最大阻值为9999Ω)、单刀双掷开关S、两个相同的电压表(量程为0~3V)等器材，连接了如图所示电路，进行了如下实验操作。
(1)把S拨到1位置，记录电压表V₁示数。
(2)把S拨到2位置，调整电阻箱阻值，使电压表V₂示数与电压表V₁示数相同，记录此时电阻箱的阻值R₃ = 5kΩ。
(3)计算玻璃管内自来水的电阻值Rx，则Rx = ________kΩ。

答案：
(3)2.4

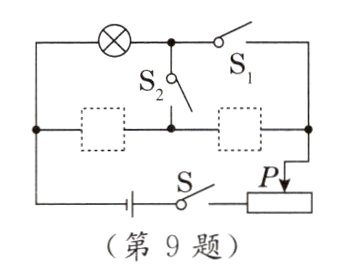

9. [2023.营口改编]小亮利用已知阻值的定值电阻R₀和电流表设计了如图所示的电路，测量出了小灯泡两端电压为Uₗ时的电阻。
(1)在图中虚线框内填入对应的电路元件符号。
(2)闭合开关S和S₁，断开S₂，移动滑动变阻器的滑片P，使电流表示数为________。
(3)闭合开关S和S₂，断开S₁，保持滑动变阻器滑片P的位置不动，读出电流表的示数I。
(4)小灯泡两端电压为Uₗ时，小灯泡的电阻Rₗ = ________(用物理量符号表示)。

答案：

(1)如图所示。
　
(2)$\frac{U_L}{R_0}$　
(4)$\frac{U_L}{I - \frac{U_L}{R_0}}$
