《2025年综合应用创新题典中点九年级物理全一册教科版》

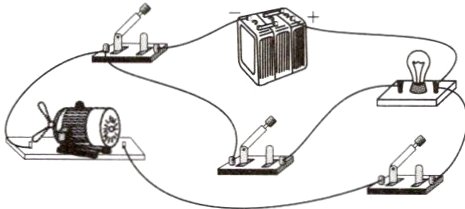

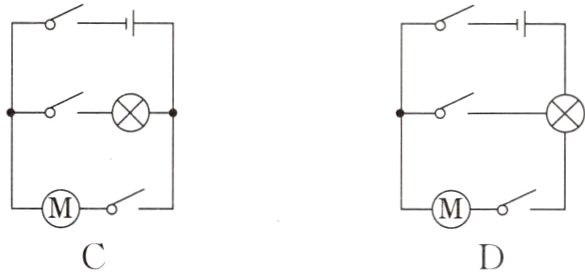

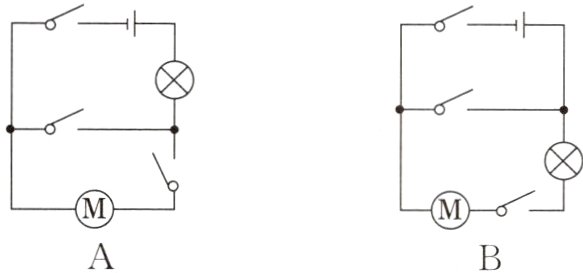

3. 下列四个电路图中与实物图相对应的是　　　　　　　　　　　　　　　　　　(　　　)
　　　　　
　
　

答案： C

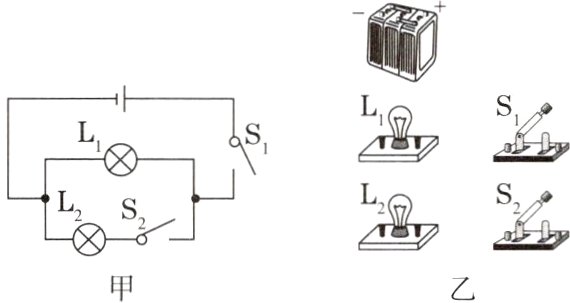

4. [2024.苏州期中]请你根据图甲电路，用笔画线代替导线把图乙实物连接起来。
　　　

答案：
[解]如图所示。

[点拨]题图甲中，两灯并联，开关S₁与灯L₁串联，只控制这个灯；S控制整个电路。

5. [2023.成都锦江区入学考试]在如图所示的电路中，下列说法正确的是　　　　　　　　　(　　　)
　　　　　　　
　
A. 只闭合开关S时，灯泡L₁、L₂串联
　
B. 只闭合开关S₂时，灯泡L₁、L₂串联
　
C. 闭合开关S₁、S₂时，灯泡L₁、L₂串联
　
D. 闭合开关S₁、S₂、S₃时，灯泡L₁、L₂均发光

答案： B [点拨]只闭合开关S₁时，电流只有一条路径，是灯泡L₁的简单电路，只有灯泡L₁发光，故A错误；只闭合开关S₁、S₂时，电流依次经过灯泡L₁、L₂，两个灯泡串联，故B正确；闭合开关S₁、S₃时，电流只有一条路径，是灯泡L₁的简单电路，灯泡L₂短路，故C错误；闭合开关S₁、S₂、S₃时，电流直接从电源的正极回到负极，形成电源短路，故D错误。

6. [2023.内江模拟]如图所示电路中，当开关S₁、S₂都断开时，能亮的灯是__________；当开关S₁、S₂都闭合时，能亮的灯是__________。
　　　　　　　

答案： L₁、L₂；L₁、L₂ [点拨]开关S₁、S₂都断开时，电流依次流过L₁、L₂后回到电源负极，所以能亮的灯是L₁、L₂。开关S₁、S₂都闭合时，灯泡L₃短路，L₁和L₂并联，电流在电路中有两条路径，所以能亮的灯是L₁和L₂。

7. 如图所示，只闭合开关S₁，电阻R₁、R₂组成__________电路；断开开关S₁，闭合开关S₂、S₃，电阻R₁、R₂组成__________电路；同时闭合S₁、S₃，电路会发生__________。
　　　　　　　　

答案： 串联；并联；电源短路

8. [2024.常州实验中学期中]小红同学将相同的两个小灯泡L₁和L₂串联在电路中，如图所示。闭合开关后发现灯泡L₁、L₂都不亮；当她用另一个相同规格的完好灯泡L₃并联在L₁两端时，发现三灯都不亮；当把L₃并联在L₂两端时，发现只有灯L₃亮了。产生这一现象的原因分析，你认为合理的是　　　　　　(　　　)
　　　　　　　
　
A. 灯泡L₁、L₂都发生了开路
　
B. 灯泡L₁完好，灯泡L₂开路
　
C. 灯泡L₁开路，灯泡L₂完好
　
D. 灯泡L₁短路，灯泡L₂开路

答案： D [点拨]由图可知，L₁和L₂串联在电路中；闭合开关后灯泡L₁、L₂都不亮，说明电路开路或短路；当另一个相同规格的完好灯泡L₃并联在L₁两端时，三灯都不亮，说明电路没有形成通路或L₁、L₂都短路，则L₁可能是开路，可能是短路；当把L₃并联在L₂两端时，发现只有灯L₃亮了，说明L₃通过L₁与电源的正负极之间形成通路，但L₂不亮，说明L₂短路，L₁开路。故D正确。

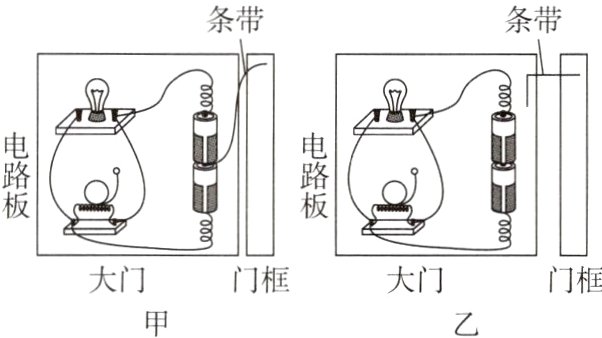

9. 综合实践小组自制如图甲所示的开门报警器，将电路板固定在大门上，条带左端插在两电池之间，右端固定在门框上，灯不亮、电铃不响；大门一旦被打开，如图乙所示，灯亮、电铃响，条带在电路中的作用相当于__________。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处__________。
　　　

答案： 开关；开路 [点拨]灯与电铃并联在电路中，两电器互不影响，把大门打开，电铃响而灯不亮，故障可能是灯处开路。
