1.[2023.福建]滑动变阻器可以改变接入电路中的电阻大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的　　　　(　　　)
A.材料　　　　　　　　B.横截面积
C.长度　　　　　　　　D.电流方向

答案： C　　[点拨]滑动变阻器的工作原理:改变连入电路电阻丝的长度，就改变连入电路的电阻，从而改变电路中的电流。

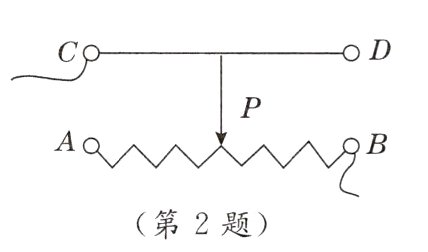

2.如图所示的滑动变阻器的铭牌上标有“20Ω 2A"的字样。
(1)20Ω表示______________________________,2A表示______________________________。
(2)当该滑动变阻器的滑片P在最左端时，接入电阻为______Ω;滑片P在最右端时，接入电阻为______Ω;滑片P在中间时，接入电阻为______Ω。
　　

答案：
(1)滑动变阻器的最大阻值是20Ω;允许通过的最大电流是2A　
(2)20;0;10　　[点拨]
(1)滑动变阻器的铭牌标有“20Ω　2A”，表示滑动变阻器的最大阻值是20Ω，允许通过的最大电流是2A。
(2)由题图可知，当滑片P在最左端时，接入电阻最大，为20Ω;滑片P在最右端时，接入电阻最小，为0;滑片P在中间时，接入电阻为总电阻的一半，为10Ω。

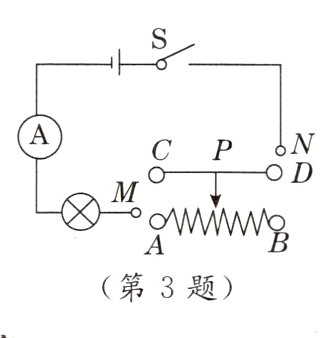

3.[2023.青岛二模]在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小,则M、N可与滑动变阻器上的哪两个接线柱连接　　　　　(　　　)
电阻器见答案册17页
A.M接C,N接D　　　B.M接A,N接B
C.M接A,N接D　　　D.M接C,N接B
　　

答案： C　　[点拨]滑片向右移动，电流表示数减小，则电路的电阻值增大，所以M接A，N接C或D。

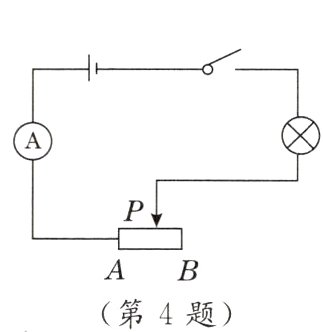

4.[2023.无锡月考]小明在“用滑动变阻器改变电路中电流”实验中，设计了如图所示的电路。连接实物电路时，开关应______;闭合开关前,滑动变阻器滑片P应移动到______(填“A"或“B")端。实验中,小明缓慢移动滑片P 时，看到灯泡忽亮忽灭，这可能是__________。
　　

答案： 断开;B;滑片处接触不良　　[点拨]连接实物电路时，为了保护电路，开关应断开;闭合开关前，滑动变阻器滑片P应移动到阻值最大的B端。缓慢移动滑片P时，看到灯泡忽亮忽灭，说明电路中的电流时断时续，可能是滑片处接触不良。

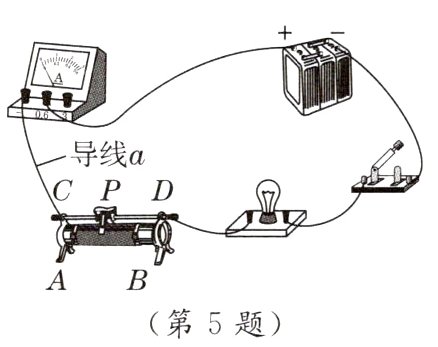

5.(原创题)滑动变阻器是电学里常用的实验器材。在如图所示的电路中，闭合开关，移动滑片P,观察电流表的指针，看到的现象是____;如果滑动变阻器接入的是A、B两个接线柱，看到的现象是灯泡____,电流表示数较__________(填“大”或“小”)，移动滑片P灯泡亮度__________;若想实现滑片P向B端移动时灯泡变亮，在如图所示的基础上，只允许改动导线a,有______种接法。
　　

答案： 电流表指针位置不变;很暗(不亮);小;不变;1　　[点拨]由题图可知，滑动变阻器上方两个接线柱接入了电路，移动滑片时，滑动变阻器接入电路中的电阻不变，总电阻不变，电路中的电流不变，若观察电流表指针，看到的现象是电流表指针位置不变;当接入A、B时，全部的电阻丝接入电路，阻值最大且不变，所以灯泡很暗，电流表示数较小，移动滑片P时灯泡亮度不变。要实现滑片P向B端移动时灯泡变亮，说明电路中的电流要变大，电路的总电阻要变小，滑动变阻器接入电路的电阻应变小，因只允许改动导线a，则应将导线a接到B接线柱上，只有这1种接法。

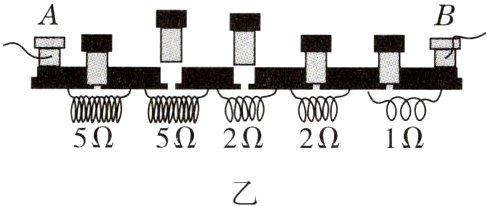

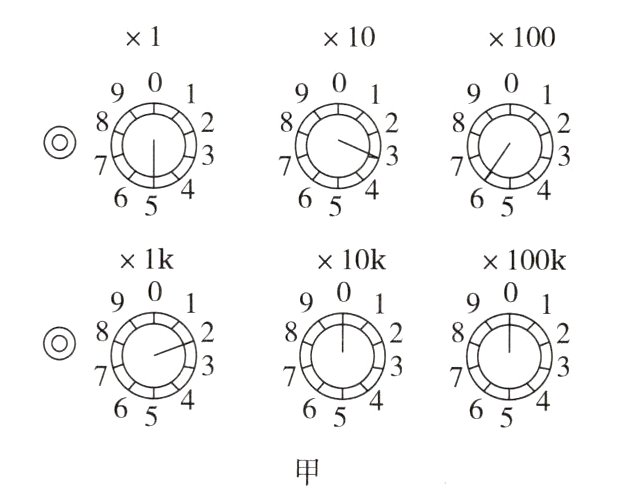

6.如图甲所示的电阻箱，此时它的示数是____Ω,它能提供的最大电阻是__________kΩ。如图乙所示的插入式电阻箱，此时它的示数为__________Ω。
　　　
　　　

答案： 2635;999.999;7　　[点拨]题图甲中电阻箱的示数是2×1kΩ + 6×100Ω + 3×10Ω + 5×1Ω = 2635Ω，提供的最大电阻是999999Ω = 999.999kΩ。由题图乙可知，插入了塞子的电阻短路了，接入的电阻为1个5Ω的电阻和1个2Ω的电阻，所以此时的示数为5Ω + 2Ω = 7Ω。
