《2025年综合应用创新题典中点九年级物理全一册教科版》

7.小明将两个分别标有“10Ω 5A”和“15Ω 2A"字样的滑动变阻器串联在电路中，此时电路中允许通过的最大电流是　　　　(　　　)
A.2A　　　B.1.5A　　C.3.5A　　D.0.5A

答案： A　　[点拨]两个滑动变阻器允许通过的最大电流分别是5A、2A，将它们串联，由于串联电路中电流处处相等，若电路中允许通过的最大电流是5A，则会把另一个滑动变阻器烧坏，所以电路中允许通过的最大电流是2A。

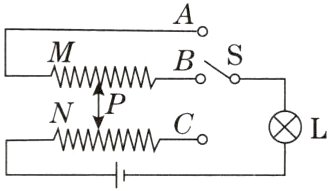

8.[2023.大连模拟]如图所示，M、N为两根相同的电阻丝，下列说法正确的是　　　　　(　　　)
　　　　　　
A.S和A接触,P向右移动时灯泡变暗
B.S和B接触,P向右移动时灯泡变亮
C.S和C接触,P向左移动时灯泡变亮
D.S和C接触,P向右移动时灯泡变暗

答案： A　　[点拨]S和A接触，M和N的左边部分接入电路，P向右移动时，接入电路的电阻丝变长，电阻增大，电流减小，灯泡变暗，A正确;S和B接触，M的右边部分和N的左边部分接入电路，P向右移动时，接入电路的电阻丝长度不变，电阻不变，电流不变，灯泡亮度不变，B错误;S和C接触，N全部接入电路，P向右或向左移动时，接入电路的电阻丝长度不变，电阻不变，电流不变，灯泡亮度不变，C、D错误。

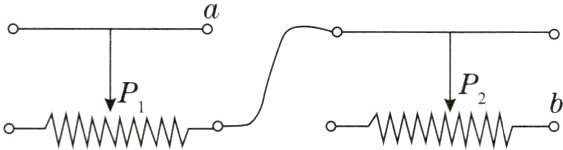

9.[2024.菏泽期中]如图所示，将两个滑动变阻器串联起来,将a端和b端接入电路中,要使两个滑动变阻器的总电阻最大,那么这两个变阻器的滑片的位置为　　　　　　　　　(　　　)
　　　
A.P1在最左端,P2在最右端
B.P1在最右端,P2在最左端
C.P1在最右端,P2在最右端
D.P1在最左端,P2在最左端

答案： D　　[点拨]要使两个滑动变阻器的总阻值最大，则两个滑动变阻器的电阻丝都应全部连入电路，故P1和P2都在最左端。

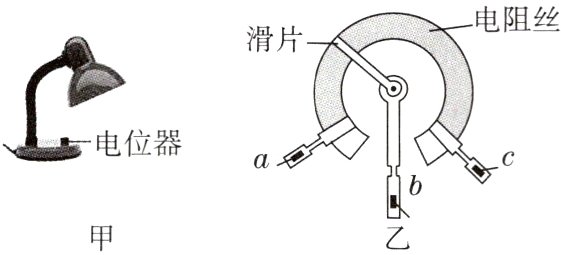

10.[2023.成都锦江区校级开学]如图甲所示为某可调节亮度的台灯，图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c 分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是　　　　　　　　　　　　　　　　　(　　　)
　　　　
A.电位器与灯泡并联
B.若只将a、b接入电路，顺时针转动旋钮时灯泡变亮
C.若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮

答案： C　　[点拨]电位器串联在电路中才能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误;若只将a、b接入电路，则滑片左边的电阻丝接入电路，当顺时针转动旋钮时，电阻变大，电路中电流变小，灯泡变暗，故B错误;若只将b、c接入电路，则滑片右边的电阻丝接入电路，顺时针转动旋钮时，电阻变小，电路中电流变大，灯泡变亮，故C正确;若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误。

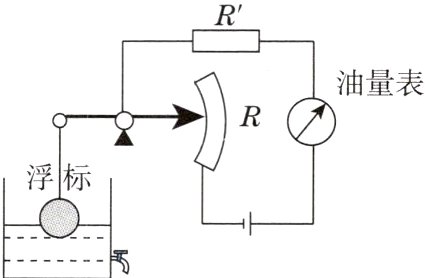

11.[2023.乌鲁木齐改编]如图所示是一种测量油箱内油量的装置，从油量表指针所指刻度就能知道油箱内油量的多少。油量表是由__________(填“电流表”或“电压表”)改装而成的;当油量减少时,R连入电路的阻值__________，油量表的示数__________。(后两空均填“变大”或“变小”)
　　　　　

答案： 电流表;变大;变小　　[点拨]该油量表是串联在电路中的，所以它是由电流表改装而成的。当油量减少时，浮标下降，使得指针上移，R连入电路的电阻变大，电路中的电流变小，油量表的示数变小。

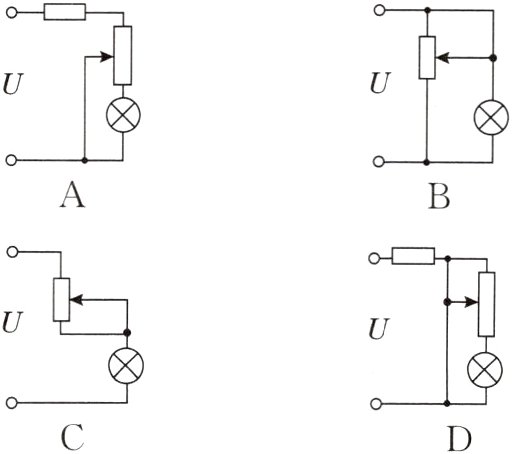

12.如图所示是用滑动变阻器调节灯泡亮度的几种方案，能达到目的的是　　　　　(　　　)
　　

答案： C　[点拨]A中灯泡和滑动变阻器的下半段短路，灯泡不亮，滑动变阻器不能调节灯泡的亮度，A不符合题意。B中滑动变阻器的上半段短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度，B不符合题意。C中滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度，C符合题意。D中灯泡和滑动变阻器都短路，灯泡不能发光，滑动变阻器不能调节灯泡的亮度，D不符合题意。
