《2025年综合应用创新题典中点九年级物理全一册教科版》

5. [2023.丹东]如图所示的电路中，电源电压保持不变。闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是(　　　)
　
A. 电压表示数变小
　
B. 电压表示数变大
　　　　　　　　　　　　　　
C. 电流表A1示数变小
　
D. 电流表A2示数变小

答案： D

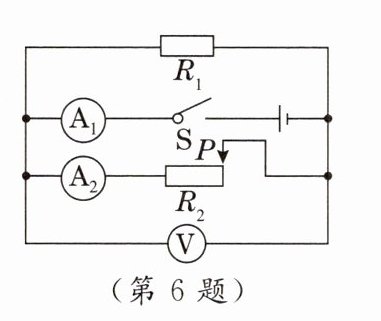

6. [2023.自贡]如图所示的电路中，电源电压保持不变。闭合开关S后，在滑动变阻器R2的滑片P由最右端向中点移动的过程中，变小的是　　　　　　　　　　　　　　　　(　　　)
　
A. 电压表V的示数
　
B. 电流表A2的示数
　
C. 电流表A1示数与电流表A2示数的差值
D. 电压表V示数与电流表A1示数的比值
　　

答案： D

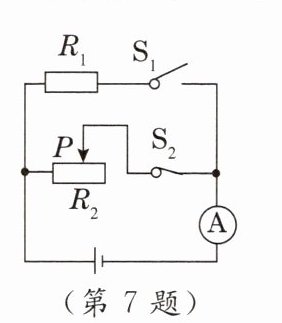

7. [2023.上海]如图所示的电路中，R1与R2接入电路中的阻值相同，S1断开，S2闭合。下列操作一定能使电流表示数变大的是　　(　　　)
　
A. 闭合S1，断开S2
　
B. 闭合S1，向右滑动滑片P
　
C. 减小电源电压，闭合S1
　
D. 增大电源电压，向右滑动滑片P

答案： B

8. [2023.遵义模拟]如图是某款电子秤的原理图，表盘由电压表改装而成。当所称量物体的质量增大时　　　　　　　　　　　　　　(　　　)
　　　　　　　

A. 电压表V的示数增大
　
B. 电阻R的阻值增大
　
C. 通过电阻R的电流减小
　
D. 通过电阻R的电流增大

答案： A　[点拨]R₀与R串联接入电路中,电压表测量滑动变阻器上部分电阻两端的电压。当所称量物体的质量增大时，滑片向下移动,滑动变阻器R接入电路的电阻不变，总电阻大小不变，根据欧姆定律可知，电路中的电流不变，通过电阻R₀的电流不变,故B、C、D错误。与电压表并联部分的电阻变大,根据欧姆定律可知,电压表V的示数增大,故A正确。

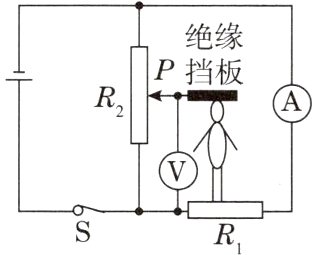

9. [2022.泸州]在泸州市第37届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，该仪器能自动显示身高和体重，其原理如图所示。已知电源电压恒定，R1为压敏电阻，其阻值随压力增大而减小;R2为粗细均匀的电阻丝，其阻值与长度成正比。测量时电压表、电流表均未超过所选量程，滑片P始终与电阻丝接触良好。下列说法正确的是　　　(　　　)
　　　　　　
　
A. 被测者身高越高，电压表的示数越小
　
B. 被测者体重越重，电流表的示数越小
　
C. 被测者身高越高，通过R2的电流越大
　
D. 被测者体重越重，通过R1的电流越大

答案： D　[点拨]由题图可知,R₁和R₂并联,电流表测量通过R₂的电流，电压表测量R₁下部分电阻两端的电压。当身高增大时,滑片P上移,与电压表并联部分的电阻增大,电压表的示数增大;R₂连入电路的阻值不变,通过R₂的电流不变。所以被测者身高越高,电压表的示数越大,通过R₂的电流不变,故A、C错误。当体重增大时,压敏电阻R₃受到的压力增大,R₃的阻值减小,由欧姆定律可知,通过R₃的电流变大,即电流表的示数变大,所以,被测者体重越重,通过R₃的电流越大,电流表的示数越大,故B错误,D正确。

10. [2023.内江]计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M 在导轨上左右移动时，可带动与之相连的滑动变阻器R的滑片P左右移动，电压表示数变化可反映出物体M移动的距离。闭合开关S，当物体M向右移动时　　　　(　　　)
　　　　　　　
　　
A. 电流表示数不变，电压表示数变小
　　
B. 电流表示数变大，电压表示数变大
　　
C. 电压表示数和电流表示数的比值变大
　　
D. 电压表示数和电流表示数的比值不变

答案： C　[点拨]闭合开关S,R全部接入电路，电流表测量电路中的电流，电压表测量R左部分电阻两端的电压。当物体M向右移动时,滑片P右移,R接入电路的电阻不变,根据欧姆定律可知,电路中的电流不变,电流表示数不变;与电压表并联部分的电阻变大,根据欧姆定律可知,电压表示数变大，故A、B错误。电压表示数变大，电流表示数不变,电压表示数和电流表示数的比值变大,故C正确,D错误。
