《2025年综合应用创新题典中点九年级物理全一册教科版》

1. [2023.北京期末]电磁继电器在工作电路中主要起　　　　　　　　　　　　　　　　(　　　)
A. 电源作用
B. 开关作用
C. 电磁铁作用
D. 传输电作用

答案： B

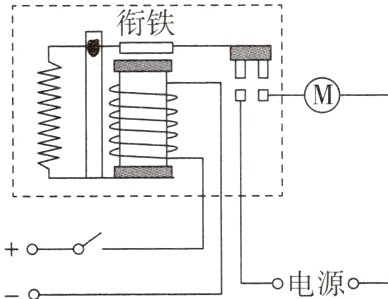

2. 如图所示的电路，闭合开关后，电磁铁的上端是________(填“N”或“S”)极。工人利用电磁继电器连成，可以实现用______________的电路控制强电流、高电压的工作电路。
　　　　　　

答案： S;弱电流、低电压

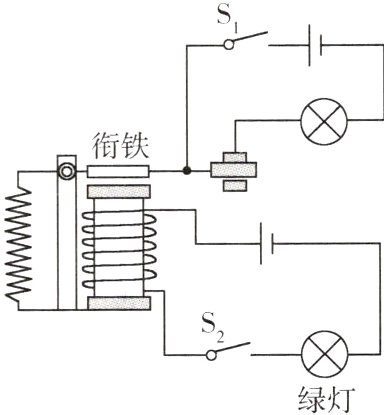

3. [2023.扬州−模]如图是为了规范共享单车定点停放而设计的模拟电路图。若共享单车停放在禁停区域，则只有红灯亮；若共享单车停放在规范区域，则只有绿灯亮。下列说法正确的是　　　　　　　　　　　　　　　(　　　)
A. 在禁停区域，S闭合，电磁铁有磁性
B. 在禁停区域，S1闭合，衔铁被吸下
C. 在规范区域，S2闭合，电磁铁上端是N极
电磁继电器3见答案册52页
D. 在规范区域，S2闭合，衔铁被吸下
　　　　　　

答案： D　[点拨]在禁停区域，红灯亮，说明开关S是闭合的，电磁铁中没有电流，电磁铁没有磁性，衔铁未被吸下，故A、B错误；在规范区域，绿灯亮，说明开关S是闭合的，电磁铁有磁性，衔铁被吸下，根据安培定则可以判断电磁铁上端是S极，故C错误，D正确。

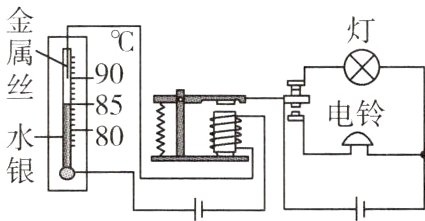

4. [2023.赣州期中]如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃。下列说法正确的是　　　　　　　　　　　　　(　　　)
　　　　　　
A. 电磁铁通电后上端为S极
B. 电磁铁是利用电流的热效应来工作的
C. 温度降低到90℃以下时，报警器中的灯亮电铃不响
D. 温度达到90℃时，报警器中的灯亮同时电铃响

答案： C　[点拨]根据安培定则可知，电磁铁的上端为N极，故A错误；电磁铁通电后具有磁性，所以电磁铁是利用电流的磁效应来工作的，故B错误；温度降低到90℃以下时，水银和金属丝没有接通，控制电路是断开的，在弹簧作用下，动触头和灯的电路接通，灯亮，电铃不响，故C正确；当温度升高到90℃时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，故D错误。

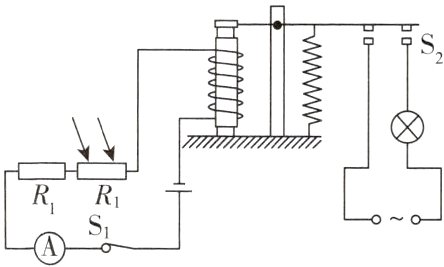

5. [2023.东营]某小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，R2的阻值随光照强度的增大而减小。当开关S1闭合，光线变暗时，下列判断正确的是　　　　　　　(　　　)
　　　　　　
A. 电流表示数减小，电磁铁的磁性减弱，开关S闭合
B. 电流表示数减小，电磁铁的磁性增强，开关S2断开
C. 电流表示数增大，电磁铁的磁性增强，开关S2闭合
D. 电流表示数增大，电磁铁的磁性减弱，开关S2断开

答案： A　[点拨]当开关S闭合，光线变暗时，光敏电阻R的阻值变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S₁闭合，故A正确。
