《2025年综合应用创新题典中点九年级物理全一册教科版》

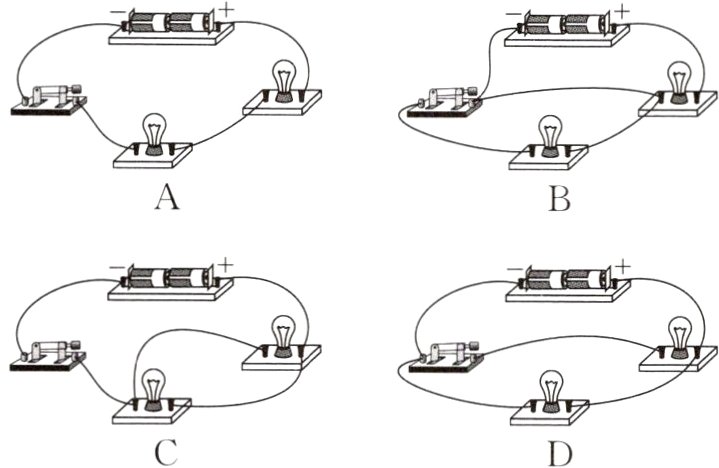

9. 在如图所示的电路中，闭合开关后，有一个灯泡被短接的是（　　）

答案： B [点拨]图A中各元件依次连接，只有一条电流路径，是串联电路，没有短路现象，故A不符合题意；图B中，中间的导线与左边的灯泡、开关并联，左边灯泡被短路，故B符合题意；图C中电流从正极出发，分成两支，分别流向两个灯泡，然后经开关共同回到负极，即两灯并联，没有短路现象，故C不符合题意；图D中电流分两支，分别流入右边灯泡和开关、左边的灯泡，然后共同回到负极，即两灯并联，没有短路现象，故D不符合题意。

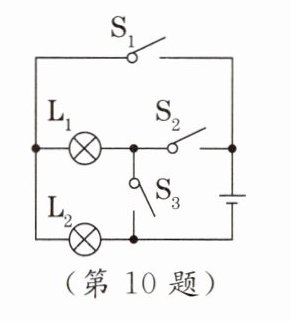

10. [2024.长沙月考，多选]如图，下列说法正确的有（　　）


A. 闭合开关S₁，断开S₂、S₃，L₁、L₂串联
B. 闭合开关S₂，断开S₁、S₃，L₁、L₂串联
C. 闭合开关S₁、S₂，断开S₃，L₁、L₂并联
D. 闭合开关S₁、S₃，断开S₂，L₁、L₂并联

答案： BD

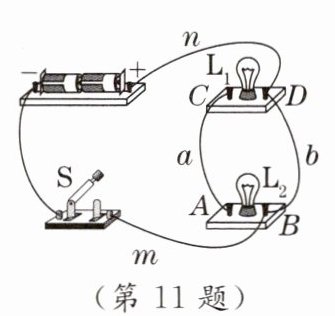

11. [2024.宜宾月考，多选]在如图所示的电路中，当开关S闭合后，下列说法正确的是（　　）


A. L₁和L₂都能发光
B. 去掉导线a，能使L₁与L₂串联
C. 电路将发生短路
D. 将导线m从B接线柱改接至A，就能使L₁和L₂并联

答案： CD [点拨]由图可知，开关闭合后，电源的两极通过导线n、b、m以及开关直接连接起来了，电源发生了短路，两个灯泡不能发光，而且会烧坏电源，去掉导线a对此无影响，故A、B错误，C正确；将导线m从B接线柱移至A，此时电流有两条路径，分别经过两个灯泡，L₁和L₂并联，故D正确。

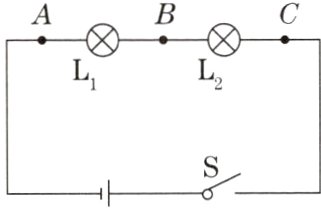

12. [2024.宿迁期中]小慧进行“连接串联电路”的实验，实验电路如图所示。

(1) 在连接电路时，开关应该处于__________状态。
(2) 连接好电路后闭合开关S，若小慧发现L₁亮，L₂不亮，则故障是______________（填“L₂灯丝断了”或“L₂短路”）。
(3) 连接好电路后闭合开关S，若小慧发现L₁、L₂两只灯泡都不亮，她用一根导线接在A、B两点，两灯仍不亮，又将导线拆下连接在B、C两点，发现L₁亮了，则故障是________（填“L₁灯丝断了”“L₂灯丝断了”“L₁短路”或“L₂短路”）。

答案：
(1)断开
(2)L₁短路
(3)L₂灯丝断了 [点拨]
(1)为了保护电路，在连接电路时，开关应该处于断开状态；
(2)闭合开关S，发现L₁亮，L₂不亮，电路不可能为开路，因为如果是L₂灯丝断了，则L₁也不亮，因此故障是L₁短路；
(3)闭合开关S，L₁、L₂两个灯泡都不亮，电路可能为开路或短路；用一根导线接在A、B两点，仍然都不亮，说明L₁、L₂同时短路或L₁短路或L₂开路或L₁、L₂同时开路；又将导线拆下连接在B、C两点，灯L₂亮，说明L₂是完好的，所以故障为L₂灯丝断了。

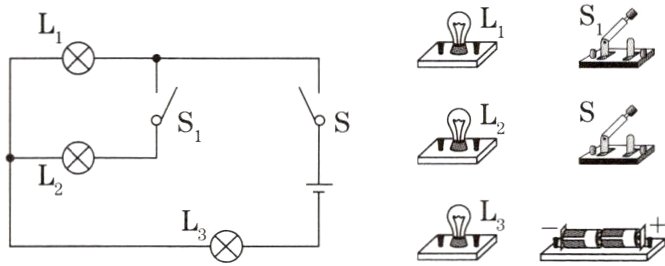

13. 请根据电路图，用笔画线代替导线连接实物电路。（连线不要交叉）

答案：
[解]如图所示。

点方法实物连线最重要的是找到“分”“合”的位置，从“分”位置分出不同的支路，在“合”的位置汇合。

14. （科学思维）[2024.南阳期中]如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：
(1) 定时器（时钟）应该安装在导线b上。在定时阶段，该导线是通路，因此起爆器是____（填“通路”“开路”或“短路”）。
(2) 定时结束时，定时器会把导线b________（填“接通”或“断开”）。此时电流__________（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间，起爆器爆炸。
(3) 综上可知，为使该定时爆炸装置停止工作，应立即剪断导线________（填“a”或“b”）。

答案：
(1)短路
(2)断开;能
(3)a [点拨]
(1)由题知，定时器(时钟)应安装在导线b上。在定时阶段，该导线是通路，起爆器与导线b并联，因此起爆器短路，电流不能通过起爆器。
(3)为使爆炸装置停止工作，应剪断干路上的导线a，这样整个电路就会处于开路状态。
