《2025年综合应用创新题典中点九年级物理全一册教科版》

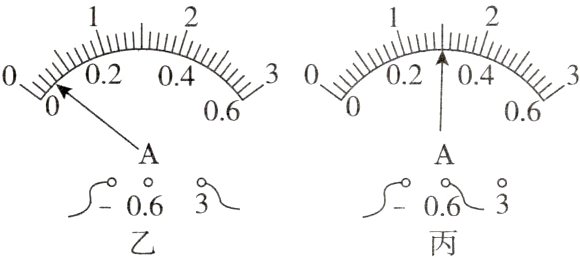

1. [2023.南平模拟]在探究串联电路的电流规律时，按图甲连接好电路，闭合开关S后观察到电流表A1、A2的示数如图乙、丙所示，下列说法正确的是(　　)
　　　　　　　
　　　
A. 串联电路中电流处处相等
B. 电流表A2的示数为1.5A
C. 电流表A1的示数比电流表A2的示数小
D. 电流每流过一个灯泡都会减小一些

答案： A [点拨]由题图甲知，两灯泡串联，两个电流表都测电路中的电流，由串联电路的电流规律知，通过两灯泡、两电流表的电流相等，故A正确，C、D错误；电流表A₁所选量程为0~0.6A，由指针位置可知，电流表A₂的示数为0.3A，故B错误。

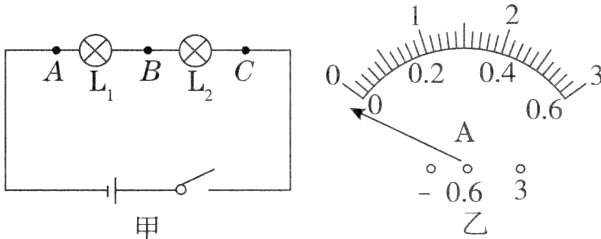

2. 在“探究串联电路电流规律”的实验中：
　　　
　　
(1) 为保护电路，连接电路时开关要__________。
电路中的电流规律3见答案册13页
(2) 实验中，两个小灯泡的规格应该__________(填“相同”或“不相同”)。
(3) 在闭合开关前，电流表的指针如图乙所示，此现象产生的原因是电流表____________。

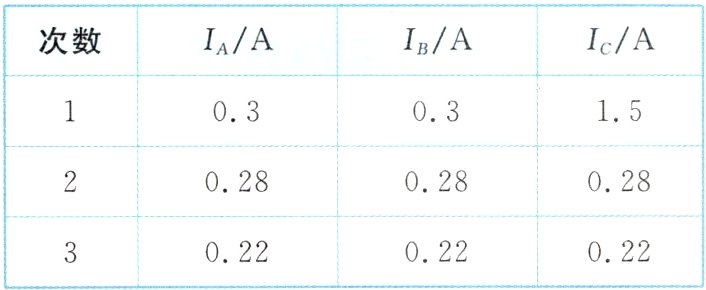

(4) 电路连接正确后进行实验，某同学在表格中记录下实验数据，分析数据时发现所记录的数据中，明显错误的数据是__________A。
(5) 通过多次实验得到实验结论为____________。

答案：
(1)断开
(2)不相同
(3)没有调零
(4)1.5
(5)串联电路中电流处处相等 [点拨]
(2)实验中，两个小灯泡的规格应该不相同，以避免实验的偶然性。
(3)在闭合开关前，电流表的指针如题图乙所示，指针没有指在零刻度处，说明电流表没有调零。
(4)串联电路中各处的电流相等，所以明显错误的数据是1.5A。
(5)通过多次实验得到的结论是串联电路中电流处处相等。

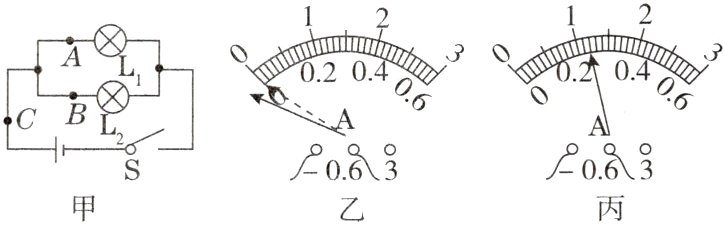

3. 小明在“探究并联电路电流规律”的实验中，设计了图甲所示的实验电路。
　　　　
(1) 小明连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了__________。
(2) 他先将电流表接在A处，闭合开关S后，灯L2发光，灯L1不发光，电流表的示数为零，则电路存在的故障可能是__________________。
(3) 他测量B处的电流时，电流表的指针偏转如图乙所示，原因是________________________；排除故障后，电流表的示数如图丙所示，为__________A。
(4) 最终，小明测出了A、B、C三处的一组电流，并记录在表格中，立即得出了并联电路的电流规律。请你写出小明的实验过程应如何改进：______________________________。

答案：
(1)断开开关
(2)灯L断路
(3)电流表的正负接线柱接反了；0.24
(4)换用不同规格的灯泡测量多组数据
[点拨]
(1)刚接好最后一根导线，电流表的指针就发生了偏转，说明电路是通路，由此可知在连接电路时，他忘了断开开关。
(2)将电流表接在A处，闭合开关后，两灯并联，灯L₁发光，灯L₂不发光，电流表的示数为零，说明灯L₂所在支路断路，可能是灯L₂断路。
(3)闭合开关S后，电流表的指针偏转如题图乙所示，发生反向偏转，说明电流表的正、负接线柱接反了；排除故障后，电流表的示数如题图丙所示，选用小量程，分度值为0.02A，则电流表的示数为0.24A。
(4)实验中只测量了一组数据，得出的结论具有偶然性，为了使结论更有说服力，更具普遍性，应换用不同规格的灯泡测量多组数据。

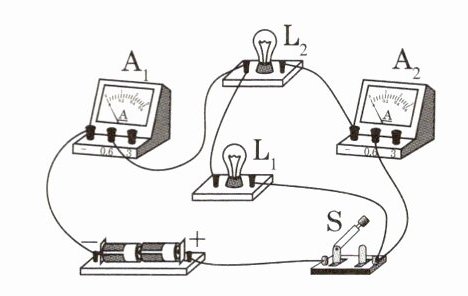

4. [2023.天津]在探究串、并联电路中电流的规律时，某同学连接了如图所示的实验电路。
闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A。

答案： 0.2；0.3 [点拨]由题图可知，闭合开关后，两灯泡并联，电流表A₁测干路的电流，电流表A₂测通过小灯泡L₂的电流，所以通过小灯泡L₂的电流I₂ = 0.3A，由并联电路的电流规律可知，通过小灯泡L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A。
